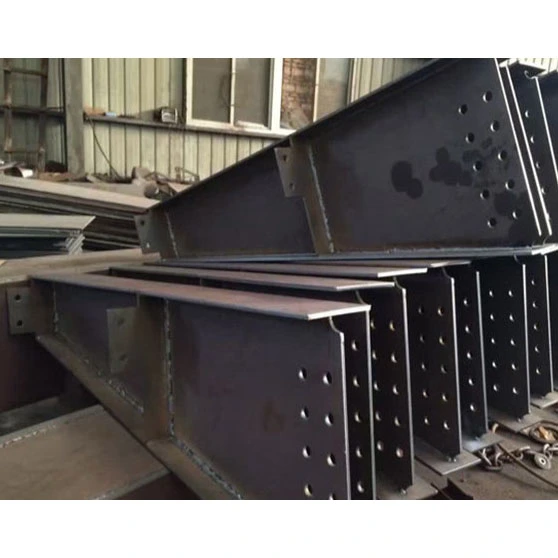

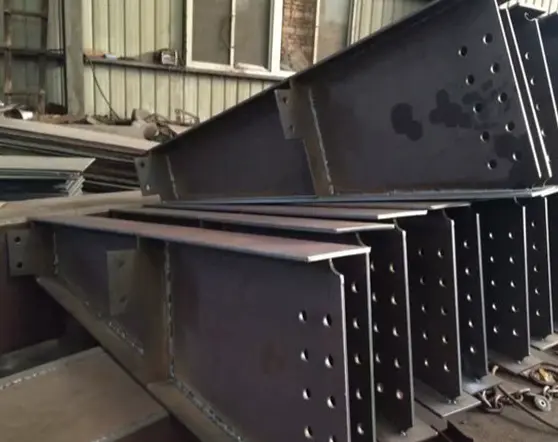

Need esmast kandevõimet kandvad terastalad on kesksed komponendid, mis vastutavad vertikaalsete koormuste ülekandmise eest terasraami sees. Erinevalt sekundaarsetest taladest (nagu tavalised I-talad või kanaliteras), mis taluvad lokaalseid või jaotatud koormusi, toetavad need esmased talad kontsentreeritud koormusi põrandakattest, sekundaarsetest taladest, seadmetest ja katusest, kandes need stabiilselt üle vertikaalsetele terassammastele. Tootesari koosneb kolmest põhikategooriast – keevitatud H-talad, muutuva ristlõikega H-talad ja karbisektsiooniga talad – kõik on valmistatud terasplaatidest, kasutades sukelkaarkeevitust ja läbinud põhjaliku mittepurustava testimise (NDT) ning mitmeastmelise korrosioonivastase ja tulekindla töötluse.
- Konstantse osaga keevitatud H-talad: turul kõige laialdasemalt kasutatavad esmased kandevõimelised terastalad; ühtlased ristlõike mõõtmed kogu ulatuses; lühikesed tootmistsüklid ja mõõdukad kulud; sobib standardsete põrandaulatustega 6–24 m ja tüüpiliste tehase põrandakoormuse nõuetele.
- Muutuva sektsiooniga H-talad: sügavamad sektsioonid keskel ja kitsenevad sektsioonid tugedel; kavandatud joonduma katuse paindemomendi jaotusega; spetsiaalselt portaal jäiga karkassiga tehase katustele, et minimeerida ebatõhusat terasekasutust.
- Keevitatud karbitalad: suletud neljapoolse karbi ristlõige tasakaalustatud kahesuunalise väändejäikusega; sobib eriti suurtele avadele (24–36 m), ekstsentrilistele kraanakoormustele ja kõrgetele megaraamidele; käsitleb H-talade nõrga telje jäikuse piiranguid.
- H-tala spetsifikatsioon: H × B × tw × tf (esindab vastavalt tala sügavust, ääriku laiust, ääriku paksust ja ääriku paksust); tala sügavuse vahemik: 300-2000mm.
- Kasti tala spetsifikatsioon: B × H × t (esindab vastavalt sektsiooni laiust, sügavust ja kasti seina paksust); seina paksuse vahemik: 12-50 mm.
- Tehases viimistletud segmendi pikkus: standardpikkused 9m ja 12m; sellest suuremad pikkused valmistatakse segmentideks ja liidetakse/monteeritakse kõrgusel kohapeal.
- Q355B: tavatööstuse materjal; voolavuspiir ületab tunduvalt tavalise süsinikterase; vastab nõuetele 90% suure koormusega tehastele ja kõrghoonete vahekorrustele.
- Q235B: piiratud madala kõrgusega, kerge koormusega siseruumide vahekorrustega (laiused alla 6 m); madala koormuse koondamine; õues kasutamine ei ole soovitatav.
- Q355NL: külmadele piirkondadele, mille temperatuur on -20 °C või madalam; omab sertifitseeritud löögikindlust madalal temperatuuril, et vältida rabedat purunemist külmades tingimustes.
Kõik põhitalad valmistatakse terasplaadi lõikamise, montaaži ja keevitamise teel; kuumvaltsitud profiile modifitseerimiseks ei kasutata. Eriti pikk peatala lõigatakse segmentideks, lähtudes transpordikõrguse piirangutest, kusjuures keevisõmblused ja põkkliitmikuvarud on eelseadistatud, et vältida ülegabariidiliste maantee- või meretranspordiga seotud probleeme; kohale jõudes võib kõrgmäestiku joondamine ja splaissimine toimuda kohe.
- Poltidega otsaplaadid: plaadi paksus on vahemikus 18 mm kuni 50 mm (arvutatud maksimaalse tugireaktsioonijõu alusel); sisaldab eelpuuritud augud klassi 10.9 ülitugevate poltide jaoks. See on kõige levinum esmaste põrandatalade ühendusviis, mis välistab vajaduse kohapealse kuumtöö (keevitus) järele.
- Täieliku läbitungimissoone keevisõmblused: loodud spetsiaalselt kõrghoonegaaside põhitalade jaoks; hõlmab võrkude ja äärikute kahepoolset faasimist, et saavutada mitteväärismetalliga võrdse tugevusega põkkühendus, mis vastab kõrghoonete seismilise koodi nõuetele.
- Tugijäikused (horisontaalsed ja vertikaalsed): põhitalade kohustuslikud konstruktsioonikomponendid; need takistavad kanga nihkedeformeerumist toes ja välistavad kohaliku muljumis- või kokkuvarisemisohu tala otsas, järgides riiklikke ehitusstandardeid.
- Keskmise ulatuse põiksuunalised jäigastajad: paigutatud punktidesse, kus seadme koormus on kontsentreeritud või keskmise pikkusega paindemomendid on maksimaalsed, et pärssida kanga nihke deformatsiooni.
- Sekundaarsed talad/klambrid: keevitatud sümmeetriliselt esmase tala mõlemale küljele, et toetada sekundaarseid talasid erinevatest suundadest, sobides ristikujuliste, diagonaalsete ja muude ühenduskonfiguratsioonidega.
- Tehnoavade tugevdusplaadid: rõngakujulised tugevdusplaadid, mis on paigaldatud MEP (mehaanilised, elektrilised ja sanitaartehnilised) liinide raamiavade ümber, et vältida ristlõike kandevõime vähenemist.
- Nihkepoldid: spetsifikatsioonid hõlmavad Φ16 ja Φ19; kasutatakse komposiitbetoonpõrandasüsteemide primaarsete taladena, et võimaldada terase ja betooni ühist kandevõimet, suurendades seeläbi üldist kandevõimet.
- Kokkupandavad tõsteaasad: sümmeetriliselt eelpaigaldatud üle 5 tonni kaaluvate põhitalade mõlemasse otsa; kontrollitud tõstemehaanika arvutustega ja mõeldud kogu talaüksuse vertikaalseks tõstmiseks.
- Ajutised ühendusplaadid: kasutatakse segmenteeritud esmaste talade ajutiseks joondamiseks; kontrollib liigeste kõrvalekaldeid alla 2 mm; pärast valmimist eemaldatakse lihvimisega.
- Rooste eemaldamise protsess: esmased kandevõimelised terastalad läbivad standardse Sa2.5 klassi haavelpuhastuse, et eemaldada veerekatlakivi ja lahtine keevitusrooste, tagades värvikile optimaalse nakkumise.
- Mitmekihiline kattesüsteem: epoksütsingirikas krunt + epoksüvilgukivi raudoksiidi vahekiht + polüuretaanist pealislakk; kuivkihi kogupaksus 100–160 μm.
- Tulekaitsetöötlus: õhukese või paksu kilega paisuvate tulekindlate kattekihtide pealekandmine vastavalt hoone tulepüsivusklassile, mis katab täistulepüsivuse 1, 2 või 3 tundi.
- Rannikukeskkonna võimalus: kuumtsinkimine (kogu komponent); tsinkkatte paksus ≥85 μm, et taluda pikaajalist meresoola korrosiooni.
Standardvarustusse kuuluvad 10.9 klassi ülitugevad poldid, mutrid, lamedad seibid ja koonuseibid; kõik kulumaterjalid vastavad riiklikele teraskonstruktsioonide ühenduste standarditele.
- Põranda H-sektsiooni primaartala: H-sektsiooni korpus + mõlemas otsas paksendatud otsaplaadid + laagrite jäikus + sekundaarsed tala kronsteinid + ülemise ääriku lõikepoldid + täielik korrosiooni- ja tulekaitsetöötlus.
- Portaali raami muudetava osaga katuse primaartala: Muutuva sektsiooniga H-tala + otsaplaadid + laagrite jäigastused + ääriku klambrid + korrosioonivastane töötlus.
- Vastupidav karbisektsiooniga primaartala: karbosast korpus + otstes täies ulatuses soonega keevisõmblused + sisemised ja välised jäikusrõngad + külgmised kronsteinid + paksendatud otsasulgurplaadid.
Originaalmaterjalide kvaliteedisertifikaadid, 100% ultrahelitestimise (UT) aruanded I klassi keevisõmbluste kohta, mõõtmete kontrollimise aruanded ja komponentide katete/ID nimekirjad.
- Suur kandevõime; vastupidav longuse või plastilise deformatsiooni suhtes pikaajalise pinge korral pikaajaliste rakenduste korral.
- raami kõrge üldine jäikus koos stabiilse seismilise ja survejõuga; tagab poolkorruse jaoks piisavad ohutusvarud.
- Täielikult tehases kokkupandav kontrollitud mõõtmete täpsusega; nõuab ainult kohapealset poltidega kinnitamist, mille tulemuseks on lühike ehitustsükkel.
- Kompaktne tala ristlõige minimeerib vertikaalse ruumikulu, säilitades sisemise kasutatava ruumi.
- Mitmekihiline korrosioonivastane töötlus koos nõuetele vastava tulekindlusega tagab üle 50-aastase kasutusea nii sise- kui ka välistingimustes.
- kohandatav ulatus, sektsiooni sügavus ja tala-samba ühendustüübid; kohandatav ebakorrapärase sisekujundusega.
- Peamised kandvad terastalad: Kohandatav plaadi paksus; hõlmab 6–36 m avasid; reguleeritav kahesuunaline väändetakistus; toetab kontsentreeritud koormusi kogu põranda ulatuses.
- I-talad ja kanaliteras: fikseeritud kuumvaltsitud sektsioone ei saa muuta; ebapiisav külgmine jäikus piki nõrka telge; toetab ainult isoleeritud punktkoormusi; maksimaalne ulatus on piiratud 6 meetriga.
- C-profiilid ja ümmargused õõnesprofiilid: õhukese seinaga suletud profiilid nõrga kontsentreeritud kandevõimega; sobib ainult toestamiseks või teiseseks raamimiseks; keelatud kasutada esmaste vertikaalsete kandetaladena.
- Peamised kandvad terastalad: Toetab mõlemalt poolt mitme konsoolide (jäikuste) tihedat keevitamist; mahutab mitme nurga sekundaarse tala ühendused; sobib keeruliste tala-samba ühenduste jaoks.
- Kuumvaltsitud sektsioonid: äärikutel on kaldus pinnad, mis muudab ulatusliku keevituskontakti keeruliseks; piirab sekundaarsete talade ühenduspunktide tihedust.
- Peamised kandvad terastalad: muutuva ristlõikega konstruktsioonid võimaldavad plaadi paksust vähendada vastavalt paindemomendi vähenemisele; minimeerib täpselt raisatud terase ja alandab üldkulusid.
- Kuumvaltsitud konstruktsiooniteras: fikseeritud ristlõike mõõtmed suure kandevõimega ohutusvaruga; tõhus lühikeste vahemike korral, kuid väga kulukas pikkade vahemike korral.
Peamised koormust kandvad terastalad saavad hakkama kogu põrandate, katuste ja seadmeplatvormide peamise koormuse ülekandmisega; muud teraskonstruktsioonikomponendid toimivad sekundaarsete taladena, tugede või korpuse raamidena – need kaks kategooriat ei ole omavahel asendatavad.
Kontrollige originaaltootja materjalide kvaliteedisertifikaate; kontrollige lamineerimist või kõverdumist; tasandage nõuetele mittevastavad plaadid plaatide tasandusmasina abil; samaaegselt analüüsige jooniseid, et koostada äärikute, lintide, jäigastajate ja ühendusplaatide lõikenimekirjad.
Lõika plaadid CNC-leegi või plasmaseadmetega; rakendada ühtlast faasimist primaarsete talade ühenduskohtades; teostada profiililõikamist muudetava läbilõikega talavõrkudele, jättes keevisõmbluse kokkutõmbumiseks 2–3 mm varu.
- H-kujulised esmased talad: Kinnitage ülemised ja alumised äärikud montaaži rakistes; paigaldada võrgud vertikaalselt; kasutage riba tsentreerimise ja ääriku perpendikulaarsuse paigutamiseks ja joondamiseks takkekeevitust.
- Kastikujulised esmased talad: sulgege neli plaati montaaži rakisesse; sisemembraanide eelpaigaldamine ja kleepkeevitus; juhtplaadi nihe (nihe) liigendites.
- H-kujulised primaarsed talad: tehke ühepoolne SAW, seejärel pöörake tala ja kasutage juure puhastamiseks õhukaarega lõikamist; täielik täielikult läbitav SAW tagaküljel, et kõrvaldada sisemised keevisõmblusdefektid.
- Kastikujulised primaarsed talad: esmalt keevitage sisemised membraani vuugid, seejärel keevitage samaaegselt kasti sektsiooni neli peamist pikisuunalist õmblust.
- Kvaliteedinõuded: kõik kaugtala õmblused peavad vastama I klassi keevisõmbluse standarditele; Lõpetamisel on vajalik 100% ultrahelitestimine (UT).
Kasutage hüdraulilist sirgendusmasinat, et korrigeerida ääriku kumerust ja tala pühkimist (külgsuunaline painutamine); leevendada keevitusjääkpingeid; tagama, et tala sirgus vastab tolerantsinõuetele.
Märgistage täpselt jäigastajate, kronnide ja klambrite asukohad vastavalt joonistele. Väikesed komponendid keevitatakse tala külge, kasutades CO2-gaasiga varjestatud keevitust; lõpuks on otsaühendusplaadid kokku pandud ja täielikult keevitatud.
Kõikide otsaplaatide ja kronsteini ühendusplaatide jaoks kasutatakse CNC-puurmasinaid, et tagada poltide avade koaksiaalsus ja välistada vajadus kohapeal hõõritada või ümber töödelda.
Komposiitbetoonist põrandaplaate toetavate peatalade puhul kasutatakse nihkenaastude Φ16 ja Φ19 keevitamiseks spetsiaalseid naastudega keevitusmasinaid, mille naastude vertikaalsuse hälvet reguleeritakse 1° piires.
Keevishelmed ja pritsmed lihvitakse kogu tala küljest ära; Parandatakse võrguavade tugevdusvööndid ja lokaalsed pinnadefektid.
Üldine haavelpuhastus kuni Sa2,5 klassi; kruntvärvi, vahekihi ja pealisvärvi järjestikune pealekandmine kuiva kihi paksuse kontrollimisega; tulekindlate kattekihtide pealekandmine, mis põhinevad konkreetsetes tsoonides nõutavatel tulekindlusastmetel.
Kasutatakse komponentide ID-numbreid ja telje/kõrguse märgistusi; mõõtmete täpsust, vigade tuvastamise aruandeid ja materjali dokumentatsiooni kontrollitakse; pärast kontrolli läbimist pakitakse komponendid saatmiseks veekindlaks.
- Tala sirgus: ≤L/1000
- Ääriku vertikaalsus: ≤B/100
- Ristlõike mõõtmete hälve: ±2 kuni 3 mm
- Standardsed viimistletud segmentide pikkused: 9m, 12m; eriti pikad komponendid valmistatakse segmentide kaupa.
|
Materjali klass |
Saagistugevus ReL |
Tõmbetugevus Rm |
Rakenduse stsenaariumid |
|
Q355B |
≥355 MPa |
470–630 MPa |
Kaugtuli tehase ja kõrghoone raskeveoplatvormile |
|
Q235B |
≥235 MPa |
375–500 MPa |
Väikese kergkoormusega kaugtuli |
|
Q355NL |
≥355 MPa |
470–630 MPa |
Kaugtuli kasutatakse tugevates külmades piirkondades |
- H-tala: suurepärane paindejõudlus tugeva telje suhtes; madalam külgjäikus nõrga telje ümber (toetub külgmiselt piiramisel põrandaplaatidele ja sekundaarsetele taladele); kandevõime suureneb pärast terasbetoonkomposiitmaterjali ümberehitust 35–55%.
- Kasti tala: tasakaalustatud kahesuunaline painde- ja väändejõudlus; sobib ekstsentriliseks laadimiseks ja sildkraana kaugtala rakendusteks.
- Tuuletakistuse koefitsient: H-tala 1,35, kastitala 1,55.
- Kontsentreeritud koormuspunktides tuleb lisada põiki jäigastajad, et vältida laagripingest tingitud lokaalset lina paindumist.
- Põhitala põkkühendused ja kriitiliste laagrite keevisõmblused: I klassi keevisõmblused, 100% ultrahelitestimine (UT)
- jäigastus- ja kronsteini keevisõmblused: II astme keevisõmblused, 20% juhuslik ultrahelitestimine (TÜ)
- Rooste eemaldamise klass: Sa2,5
- Värvi kuiva kihi paksus: 100–160 μm
- Tulekindluse kestus: 1h, 2h, 3h
- Kuumtsinkimise tsingi paksus: ≥85 μm
- Tala ja samba ühenduspoldid: klassi 10.9 ülitugevad poldid
- Otsaplaadi paksus: 18–50 mm
- Nihkepoldi tehnilised andmed: Φ16, Φ19; materjal: ML15
- Täielikult ettevõttesisene töötlemine: patenteeritud tootmisliinid terasplaatide lõikamiseks, sukelkaare keevitamiseks ja vigade tuvastamiseks; ei mingit allhanget, tagades kontrollitavad mõõtmed ja keevisõmbluse kvaliteedi.
- Nõuetele vastav piiriülene kohaletoimetamine: täielike ingliskeelsete kontrolliaruannete ja tollivormistusdokumentide samaaegne kohaletoimetamine, et täita ülemere insenerijärelevalve ja tolliauditite nõudeid.
- Suuremõõtmelised transpordilahendused: Täielike ehitusjooniste pakkumine eriti pikkade põhitalade sektsioonide eelvalmistamiseks ja kohapealseks liitmiseks, ületades piiriülese transpordi piirangud.
- Tasuta tehniline kontroll: põhitala sildeulatuse, koormuse ja ühenduse valiku müügieelne kontroll, et maandada konstruktsiooniprojekti riske.
K1: Kuidas valida H-profiili ja kastiga peatalade vahel?
V: Kasutage H-profiili kandjaid alla 24 m avade jaoks ühesuunalise vertikaalkoormusega; kasutage üle 24 m avauste, kahesuunaliste ekstsentriliste koormuste või edasi-tagasi liikuvate kraanakoormuste jaoks karbsektsiooniga talasid.
2. küsimus: kas peamise kandetala avade lõikamine mõjutab konstruktsiooni ohutust?
V: Avad, mis on tehtud muudes kohtades peale paindemomendi tipppunktide – kui need on tugevdatud rõngakujuliste jäikusplaatidega – ei kahjusta kandevõimet; suvalised avad on siiski keelatud suure paindemomendiga tsoonides keskel.
3. küsimus: kas esmase kandevõimega terastalade tulekindlat katet saab hiljem kohapeal peale kanda?
V: Pealekandmist saab teha kas tehase eelkatmise või kohapealse katmisega; tehase kate tagab ühtlase kile paksuse ja sobib üldiselt paremini ülemereprojektide ajakava nõuetega.
