HAISHENGpakub projekteeritudRingikujuline õõnes terastoru kolonnlahendused terashoonetele, tööstusrajatistele, staadionidele, kõnniteedele, sildadele, varikatustele ja kokkupandavatele konstruktsioonidele. Valmistatud Q235B või Q355B konstruktsiooniterasest, need kolonnid ühendavad ümmarguse kandeprofiili paindliku ühenduse ja korrosioonikaitse võimalustega nõudlikeks konstruktsioonirakendusteks.
Ringikujuline õõnes terastoru sammas on vertikaalne konstruktsioonielement, mis on ette nähtud koormuse ülekandmiseks pealisehituselt selle vundamendile. Selle õõnes ümmargune sektsioon tagab tasakaalustatud koormuse jaotuse, tugeva aksiaalse kokkusurumise, väändetakistuse ja suhteliselt madala tuuletakistuse. Olenevalt projekti nõuetest saab sambaid valmistada õmblusteta või keevitatud terastorudest ning kohandada alusplaatide, jäigastajate, ühendusplaatide, äärikute, tõstetarvikute ja kaitsekatetega. See artikkel selgitab nende ehitust, põhispetsifikatsioone, tootmisprotsessi, eeliseid, rakendusi ja valikukaalutlusi.
Sisukord
- Mis on ümmargune õõnsa terastoru kolonn?
- Kuidas on ümmarguse õõnsa terastoru kolonn konfigureeritud?
- Millised on peamised struktuurieelised?
- Milliseid spetsifikatsioone peaksid ostjad hindama?
- Kuidas valmistatakse ümmargusi õõnsaid terastorusambaid?
- Kus kasutatakse ümmargusi õõnsaid terastorusambaid?
- Kuidas seda võrrelda teiste terassammastega?
- Kuidas peaksid ostjad valima õige veeru?
- Korduma kippuvad küsimused
- Miks teha koostööd professionaalse tootjaga?

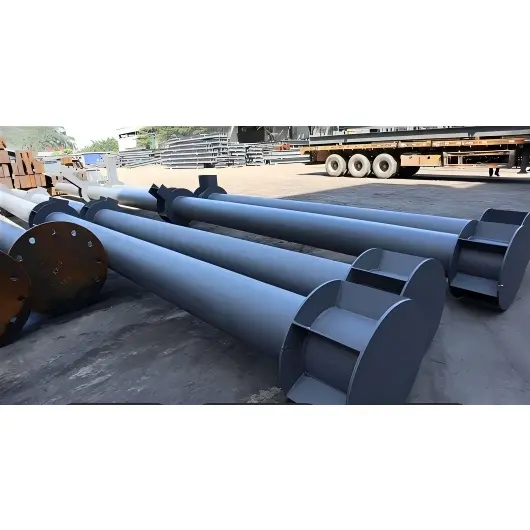

Mis on ümmargune õõnsa terastoru kolonn?
Ringikujuline õõnes terastoru sammas on vertikaalne kandevõimeline konstruktsioonikomponent, millel on õõnes silindriline ristlõige. Tavaliselt toodetakse seda süsinikkonstruktsiooniterasest või madala legeeritud terasest ning seda saab toota kas õmblusteta toruna või valtsitud ja keevitatud toruna.
Erinevalt tugevast terasest kolonnist vähendab õõnes konfiguratsioon mittevajalikku materjali, säilitades samal ajal tugeva konstruktsiooniprofiili. Ringikujuline geomeetria jaotab pinged ümber ümbermõõdu ja tagab ühtlase takistuse olenemata laadimissuunast. See muudab konstruktsiooni eriti kasulikuks seal, kus sambad võivad kogeda kombineeritud aksiaalset survet, painutust, väändumist, tuulekoormust või ekstsentrilisi jõude.
Tüüpilist spetsifikatsiooni väljendatakse järgmiseltφD × t × L, kus D tähistab välisläbimõõtu, t tähistab seina paksust ja L tähistab samba pikkust. Näiteks φ219 × 8 × 6000 näitab 219 mm välisläbimõõtu, 8 mm seina paksust ja 6 m pikkust.
Kuidas on ümmarguse õõnsa terastoru kolonn konfigureeritud?
Konstruktsioonitoru kolonn on midagi enamat kui terastoru. Paljude projektide puhul sisaldab täielik komplekt ühendus- ja tugevduskomponente, mis võimaldavad kolonni integreerida vundamentide, talade, katusesüsteemide ja muude konstruktsioonielementidega.
- Veeru keha:Esmane ümmargune terastoru, mis valitakse vastavalt läbimõõdule, seina paksusele, pikkusele, materjali klassile ja projekteeritud koormustele.
- Alusplaat:Keevitatud terasplaat, mis kannab kolonni koormused ankrupoltide kaudu vundamendile.
- Jäikusplaadid või rõngad:Tugevdust kasutatakse seal, kus on vaja suuremat koormust või kohalikku paindetakistust.
- Ülemine plaat või äärik:Pakub ühenduspunkti talade, sõrestike, ülemiste sammaste või muude konstruktsioonikomponentide jaoks.
- Ühendusplaadid ja korbelid:Hõlbustada tala-samba või toru-toru ühendusi.
- Kõrge tugevusega poldid:Kasutatakse poltidega konstruktsiooniühenduste jaoks, kui see on ette nähtud tehnilises projektis.
- Kaitsev kate:Vastavalt keskkonnatingimustele võib peale kanda krunt-, vahe- ja pealisvärvisüsteeme või galvaniseerimist.
Eriti pikkade konstruktsioonide puhul saab üksikuid sektsioone ühendada ka keevitatud, ääriku või muude konstrueeritud ühenduskonfiguratsioonidega.
Millised on peamised struktuurieelised?
Tasakaalustatud koormuse jaotus
Ringikujulisel ristlõikel puudub tavapärane tugev ja nõrk telg. Selle geomeetria jaotab pinge ümber toru, muutes selle sobivaks konstruktsioonidele, mis puutuvad kokku erinevatest suundadest tulevate koormustega.
Tugev surve- ja väändejõudlus
Torusambad valitakse sageli rakenduste jaoks, mis nõuavad olulist aksiaalset kandevõimet ja vastupidavust väändemõjudele. Suletud õõnessektsioon tagab ka kasuliku konstruktsiooni efektiivsuse, kus stabiilsus ja mitmesuunaline koormus on olulised.
Vähendatud kokkupuude tuulega
Voolujooneline silindriline profiil võib vähendada aerodünaamilist takistust võrreldes nurkkonstruktsiooniprofiilidega. See omadus võib olla väärtuslik varikatuste, kõnniteede, tornide, staadionikonstruktsioonide ja muude välispaigaldiste avatud sammaste jaoks.
Tõhus paigaldus
Võrreldes mõne raskema konstruktsiooni alternatiiviga, võivad õõnsad terassambad pakkuda tõhusat tugevuse ja kaalu suhet. Alusplaatide, ühenduskomponentide, aukude ja kaitsekatete tehases valmistamine võib samuti vähendada ehitusplatsil nõutavat töötlemist.
Arhitektuurne paindlikkus
Sile silindriline välimus töötab hästi, kui konstruktsioonikomponendid on tahtlikult nähtavad. Ringikujulised sambad võivad seetõttu kombineerida konstruktsioonilisi ja arhitektuurilisi funktsioone ärihoonetes, avalikes rajatistes, maastikustruktuurides ja kaasaegsetes tööstusprojektides.
Milliseid spetsifikatsioone peaksid ostjad hindama?
Konstruktsioonikolonni valimine peaks algama pigem insenerinõuetega kui lihtsalt toru läbimõõdu valimisega. Materjali klass, seina paksus, pikkus, ühenduse konfiguratsioon, laadimistingimused, tootmistolerantsid ja korrosioonikeskkond mõjutavad lõplikku spetsifikatsiooni.
| Parameeter | Tüüpiline teave | Miks see on oluline |
|---|---|---|
| Terase klass | Q235B / Q355B | Määrab põhitugevuse ja sobivuse konstruktsioonikoormuseks |
| Välisläbimõõt | u. φ89–φ1020 mm ja kohandatud suurused | Mõjutab kandevõimet, stabiilsust, ühenduse disaini ja välimust |
| Seina paksus | u. 4-50 mm | Toetab konstruktsiooni tugevust ja kohalikku paindekindlust |
| Pikkus | Tavaliselt 6 m / 9 m / 12 m | Määrab transpordi-, monteerimis- ja liitmisnõuded |
| Tootmise tüüp | Õmblusteta või keevitatud | Valitakse vastavalt läbimõõdule, koormusele, tootmisnõuetele ja maksumusele |
| Pinnakaitse | Värvimine või kuumtsinkimine | Aitab kaitsta terast korrosiooni eest erinevates keskkondades |
| Ühenduse komponendid | Alusplaadid, äärikud, jäigastajad, poldid, korbelid | Tagab ühilduvuse üldise struktuurisüsteemiga |
Näiteks HAISHENGi tooteteave identifitseerib Q235B ja Q355B tavaliste materjalide klassidena ning esitab torude mõõtmed formaadis φD × t × L. Tegelikud konstruktsioonimõõtmed tuleks alati kindlaks määrata projekti arvutuste ja kohaldatavate projekteerimisstandardite põhjal.
Kuidas valmistatakse ümmargusi õõnsaid terastorusambaid?
Professionaalne tootmine muudab terastoru või -plaadi valmis konstruktsioonisõlmeks, mis on valmis transportimiseks ja paigaldamiseks. Kontrollitud tootmisprotsess aitab säilitada mõõtmete täpsust, keevisõmbluse kvaliteeti, sirgust ja pinnakaitset.
- Tooraine kontroll:Kontrollitakse terase marki, mõõtmeid, pinna seisukorda ja asjakohast materjali dokumentatsiooni.
- Lõikamine:Torud või terasplaadid lõigatakse vastavalt samba vajaliku pikkusele ja valmistamisjoonistele.
- Moodustamine:Suure läbimõõduga keevitatud sambaid saab valmistada terasplaadi valtsimisel silindriliseks, millele järgneb keevitamine.
- Ettevalmistuse lõpp:Vajaliku ühendusgeomeetria saavutamiseks võib kolonni otsad töödelda või faasida.
- Komponentide kokkupanek:Alusplaadid, pealisplaadid, jäigastajad, korbelid, äärikud ja ühendusplaadid on paigutatud vastavalt tehnilistele joonistele.
- Keevitamine:Komponendid keevitatakse sobivate tootmisprotseduuride abil, vajaduse korral rakendatakse mittepurustavaid katseid.
- Sirgendamine ja korrigeerimine:Kontrollitakse keevitamise deformatsiooni ja samba sirgust ning vajadusel korrigeeritakse.
- Aukude töötlemine:Poldid ja kommunaalaugud puuritakse või töödeldakse kindlaksmääratud mõõtmete ja asukohtade järgi.
- Pinnatöötlus:Enne kruntvärvi ja kaitsekatte pealekandmist saab rooste ja veskikatlakivi eemaldada lõhkamisega.
- Lõplik ülevaatus:Enne saatmist kontrollitakse mõõtmeid, ühendusi, keevisõmblusi, katte seisukorda, märgistust ja pakendit.
Suure läbimõõduga sammaste puhul tagab keevitatud konstruktsioon suurema läbimõõdu ja seina paksuse paindlikkuse. Vahepeal võivad õmblusteta torusambad olla kasulikud, kui eelistatakse õmblusteta konstruktsiooni ja konkreetseid mõõtmete nõudeid.
Kus kasutatakse ümmargusi õõnsaid terastorusambaid?
Struktuurse jõudluse ja puhta silindrilise geomeetria kombinatsioon võimaldab neil sammastel kasutada nii inseneri- kui ka arhitektuurilisi eesmärke.
- Tööstusettevõtted:Kasutatakse vertikaalsete konstruktsioonikandjatena tehastes ja tootmishoonetes.
- Staadionid ja laiaulatuslikud mängupaigad:Sobib konstruktsioonidele, kus on oluline mitmesuunaline koormus ja arhitektuurne välimus.
- Jalutuskäigud ja varikatused:Sile profiil pakub praktilise lahenduse avatud välistugede jaoks.
- Kokkupandavad hooned:Tehases valmistatud komponendid võivad lihtsustada kokkupanekut ja parandada ehituse koordineerimist.
- Sillad ja munitsipaalstruktuurid:Kohaldatakse valitud muulide, tugielementide, kaitsepiirete postide ja nendega seotud konstruktsioonide puhul.
- Maastikuarhitektuur:Silindrilised sambad võivad pakkuda struktuurilist tuge, säilitades samal ajal puhta visuaalse välimuse.
- Kõrghooned:Suuremaid CHS-elemente saab konstrueerida oluliste vertikaalsete ja kombineeritud koormuste jaoks.
Kuidas seda võrrelda teiste terassammastega?
Erinevad konstruktsiooniprofiilid teenivad erinevaid tehnilisi eesmärke. Seetõttu tuleks ringikujulist õõnesprofiili hinnata pigem projekti nõuete kohaselt, mitte käsitleda H-profiili või ruudu-/ristkülikukujuliste õõnesprofiilide universaalse asendusena.
| Funktsioon | Ringikujuline õõneslõik | Ruudu/ristkülikukujuline õõnesprofiil | H-sektsioon teras |
|---|---|---|---|
| Läbilõige | Ümmargune ja õõnes | Ruudu- või ristkülikukujuline ja õõnes | Avatud H-kujuline profiil |
| Mitmesuunaline käitumine | Tasakaalustatud ümber lõigu | Oleneb sektsiooni geomeetriast | Tugevad ja nõrgad teljed on erinevad |
| Väändetakistus | Tugev suletud sektsiooni käitumine | Hea suletud sektsiooni käitumine | Üldiselt vähem efektiivne väändel |
| Tuule kokkupuude | Voolujooneline silindriline profiil | Rohkem nurgelist profiili | Avage ääriku ja võrgu profiil |
| Arhitektuurne välimus | Sile ja silindriline | Puhas geomeetriline välimus | Tavapärane struktuurne välimus |
| Tüüpilised rakendused | Suured silded, paljastatud konstruktsioonid, sambad, arhitektuursed toed | Hooned, karkassid, seadmete toed | Mitmekorruselised raamid ja rasked konstruktsioonisüsteemid |
Sobiv jaotis sõltub konstruktsiooniarvutustest, ühendusnõuetest, valmistamistingimustest, materjalide saadavusest, projekti eelarvest ja kehtivatest ehitusstandarditest.
Kuidas peaksid ostjad valima õige veeru?
Hankemeeskondade, inseneride, töövõtjate ja teraskonstruktsioonide valmistajate jaoks võib selge tehniline spetsifikatsioon oluliselt vähendada suhtlusprobleeme ja pakkumise viivitusi.
- Määratlege projekteerimiskoormused:Esitage aksiaalsed koormused, paindemomendid, väändeefektid, tuulekoormused, seismilised tingimused ja muu asjakohane projekteerimisteave.
- Kinnitage mõõtmed:Määrake välisläbimõõt, seina paksus, pikkus ja nõutavad mõõtmete tolerantsid.
- Valige materjali klass:Q235B ja Q355B on tavalised valikud, samas kui lõplik hinne peaks vastama projekti kavandamise nõuetele.
- Määrake ühenduse üksikasjad:Esitage alusplaadi mõõtmed, ankur-poltide paigutus, nõuded äärikutele, talade ühenduskohad ja jäigastuste detailid.
- Mõelge keskkonnale:Välis-, niiske-, ranniku- või keemiliselt agressiivne keskkond võib vajada tõhustatud korrosioonikaitset.
- Kinnitage kontrollinõuded:Arutage enne tootmist mõõtmete kontrollimist, keevisõmbluste kontrolli, mittepurustavat testimist, katte paksust ja dokumentatsiooni.
- Planeeri logistika:Võtke arvesse kolonni pikkust, transpordipiiranguid, tõstepunkte, segmenteerimist, pakkimist ja paigaldusjärjestust.
Üksikasjalik joonis või spetsifikatsioonipakett võimaldab tootjal määrata kõige sobivama valmistamisviisi ja ühenduse konfiguratsiooni. Ostjad saavad vaadata ka teraskonstruktsioonikomponente, et mõista, kuidas sambad integreeruvad teiste valmistatud teraselementidega.
Korduma kippuvad küsimused
Milliseid materjale kasutatakse tavaliselt ümmarguste õõnsate terastorude sammaste jaoks?
Nende kolonnide jaoks on tavaliselt ette nähtud Q235B ja Q355B konstruktsiooniteras. Lõplik materjal tuleks valida vastavalt konstruktsiooniarvutustele, kehtivatele standarditele, keskkonnatingimustele ja projekti nõuetele.
Mis vahe on õmblusteta ja keevitatud torusammastel?
Õmblusteta sambad on valmistatud õmblusteta terastorust ja neil ei ole pikisuunalist keevisõmblust. Keevitatud sambad moodustatakse terasplaadist ja ühendatakse keevitamise teel. Keevitatud konstruktsioon tagab suurema paindlikkuse suurte läbimõõtude ja kohandatud seinapaksuste korral, samas kui õmblusteta toru võib olla kasulik konkreetsete läbimõõdu- ja konstruktsiooninõuete jaoks.
Kas ümmargust õõnsat terastoru kolonni saab kohandada?
Jah. Olenevalt valmistamisvõimalustest ja tehnilistest nõuetest saab kohandada läbimõõtu, seina paksust, pikkust, alusplaate, ülemisi ühendusi, jäikusi, ühendusplaate, poltide auke, tõstekõrvu, ühenduskonfiguratsioone ja pinnatöötlusi.
Kuidas korrosioonikaitset käsitletakse?
Levinud valikuvõimaluste hulka kuuluvad haavelpuhastus, millele järgneb krunt-, vahe- ja pealisvärvisüsteemid. Sobivate rakenduste puhul võib kaaluda ka kuumtsinkimist, eriti kui on vaja täiustatud korrosioonikaitset.
Kas ümmargused torusambad sobivad väliskonstruktsioonide jaoks?
Neid saab kasutada välistingimustes, nagu varikatused, kõnniteed, maastikurajatised, munitsipaalrajatised ja muud avatud terassüsteemid, kui samba mõõtmed, konstruktsiooniprojekt, ühendused ja korrosioonikaitsesüsteem on asjakohaselt määratletud.
Millist teavet tuleks pakkumise küsimisel esitada?
Kasulik teave sisaldab kogust, terase klassi, välisläbimõõtu, seina paksust, pikkust, ühendusjooniseid, alusplaadi detaile, pinnatöötluse nõudeid, kontrollistandardeid, sihtkohta ja eeldatavat tarnegraafikut. Konstruktsioonijoonised on eriti abiks kohandatud projektide puhul.
Miks teha koostööd professionaalse tootjaga?
Konstruktsioonikolonn peab toimima tervikliku kandesüsteemi osana, seega peaks tootevalik hõlmama enamat kui torude hindade võrdlemist. Tootmise täpsus, keevitamise kvaliteet, ühenduse üksikasjad, pinnakaitse, kontrolliprotseduurid, pakendamine ja tarne koordineerimine mõjutavad projekti lõpptulemust.
HAISHENG tarnib ümmargusi õõnsaid terastorusambaid, kasutades Q235B või Q355B konstruktsiooniterast, ja toetab tootmiskonfiguratsioone, sealhulgas alusplaate, jäikusi, ühendusplaate, ülitugevaid polte ja kaitsekatteid. Projektispetsiifiliste nõuete jaoks saavad ostjad esitada jooniseid, mõõtmeid, laadimisteavet, kogust ja rakendustingimusi, et saaks hinnata sobiva veeru konfiguratsiooni.
Kas plaanite teraskonstruktsiooniprojekti või hankite kohandatud konstruktsioonitulpe?Jagage oma jooniseid ja tehnilisi nõudeid HAISHENGiga juba täna. Materjali valiku, valmistamise üksikasjade, ühenduste konfiguratsioonide, pakkumise toe ja tarneplaneerimise jaoksvõtke meiega ühendustet arutada oma projekti HAISHENG meeskonnaga.
