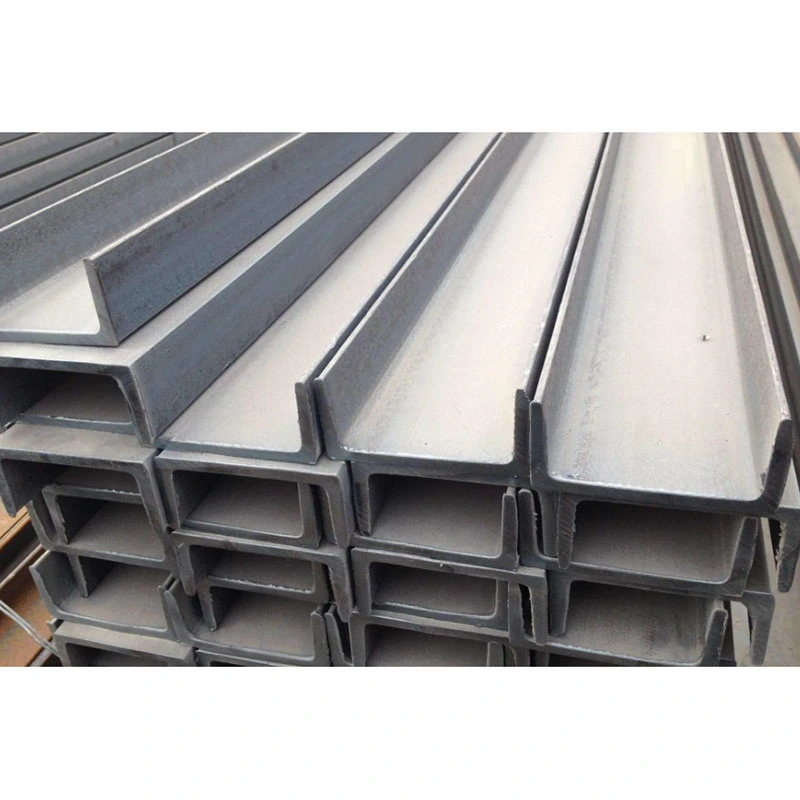

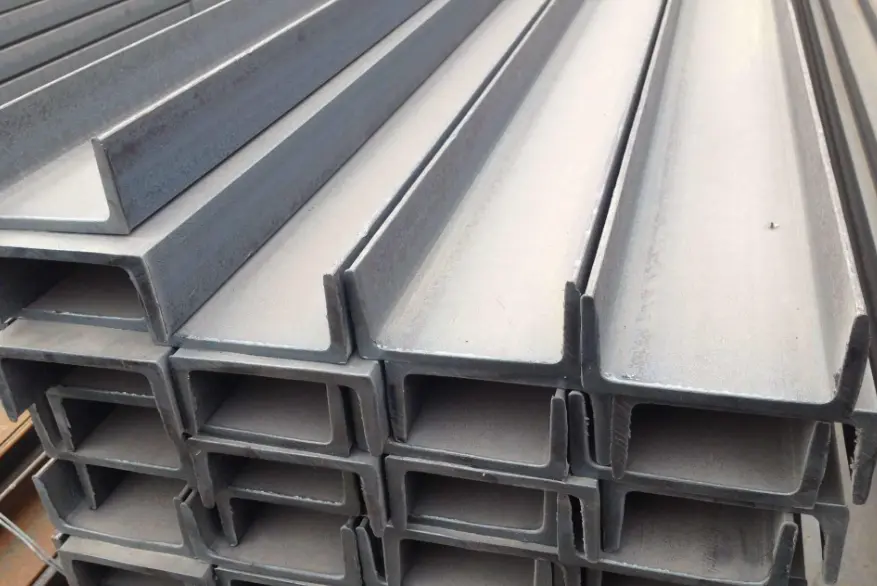

Kuumvaltsitud konstruktsiooniteraskanal

Kuumvaltsitud konstruktsiooniteraskanalid on teraskonstruktsioonides kõige laialdasemalt kasutatavad kerged avatud profiiliga sektsioonid. Erinevalt H- või I-taladest, mis on mõeldud kahesuunaliseks painutamiseks, kasutavad need kanalid ühepoolset U-kujulist ava, et pakkuda ainulaadset kinnitus- ja piiramisvõimet. Need on spetsiaalselt ette nähtud kandvate lisarakenduste jaoks, nagu raami toestus, tugialused, sisseehitatud seinakomponendid ja võreraamid. Erinevalt külmvormitud õhukeseseinalistest C-profiilidest on kuumvaltsitud kanalitel tihe metallurgiline struktuur ja suurepärane vastupidavus survedeformatsioonile, mistõttu need sobivad nõudlikesse keskkondadesse, sealhulgas tööstusrajatiste ja niiskete välistingimustesse.

Kasutades meie olemasolevat toorainevaru, teostab HAISHENG ainult sekundaarset täppistöötlust, kõrvaldades vajaduse plaatide ühendamise järele ja tagades lühikesed tarneajad. Pakume ka vastassuunas keevitamise modifikatsioone, et suurendada väändejäikust, mis vastab tõhusalt enamikule kergete teraskonstruktsioonide abikomponentide nõuetele.

Toote kategoriseerimine ja läbilõike identifitseerimine

1. Kahe tüüpi kanalite osade eristamine

- Kuumvaltsitud konstruktsiooniteraskanal: moodustatakse terastehases kõrgel temperatuuril ühes tükis; omab ühtlast võre ja ääriku paksust ning ääriku sisepinnale omast kallet; pakub kõrget alusmaterjali sitkust ja löögikindlust; sobib kandvateks püsivateks konstruktsioonirakendusteks.

- Külmvormitud C-kanal: moodustatakse õhukeste teraslehtede rull-painutamisel ümbritseva õhu temperatuuril ilma kuumtöötluseta; on õhemad seinad ja väiksem omakaal; kasutatakse ainult kergete terasest katusekorpuste ja siseraamide jaoks; ei ole lubatud kasutada kandvate pingutuselementidena.

2. Mudeli tähistus ja mõõtmete määratlused

- Tähistuse standard: nimetus kasutatakse vormingus „[” + number + järelliide „a” või „b” (nt „[14a”, „[16b”); järelliide "a" tähistab õhemate äärikutega kerget mudelit, samas kui "b" tähistab paksemate äärikutega rasket mudelit.

- Ristlõike parameetrid: määratakse nelja parameetriga – võrgu kõrgus (h), ääriku laius (b), ääriku paksus (tw) ja ääriku paksus (tf). Kõigil kuumvaltsitud teraskonstruktsioonikanalitel on sisemise ääriku pinnale omane kalle, mistõttu need ei ühildu standardsete I-talade või H-talade jaoks kasutatavate pistikutega.

- Factory Standard Lengths: Supplied in standard lengths of 6m, 9m, and 12m; non-standard lengths are not available from the factory; extra-long members require on-site beveled butt-welding.

3. Materjali valiku kriteeriumid

- Q235B: Suitable for standard indoor environments, dry outdoor areas, general piping supports, and wall embedments; 95% turu kättesaadavus; madalaim hankekulu.

- Q355B: sobib tolmusesse tööstuskeskkonda, seadmete vibratsiooniga piirkondadesse, tugevate klambrite ja suure tuulekoormusega pingeühendustega; pakub 51% suuremat voolavuspiiri ja suurepärast vastupidavust tsüklilistele (vahelduvatele) koormustele.

Tehase tarnitud täppisviimistlus ja standardlahendused

1. Standardsed valmis komponendid

- Main Channel Body: Cut to length using CNC cold saws; end faces are perpendicular and smooth, free from the oxidation burrs associated with plasma cutting, thereby preventing assembly gaps.

- Otsaliitmikud: tasapinnalised ühendusotsaplaadid ja kanaliotste tihendusplaadid (tihendusplaadid sulgevad kanali ava, et blokeerida vihma ja tolmu, aeglustades seeläbi sisemist korrosiooni)

- Sisemised kanali komponendid: vertikaalsed sisemised jäikusribid (punktkeevitatud vastu siseseinu, et vältida avatud sektsiooniga kanali laialivalgumist kokkusurumisel)

- Külgmised lisatarvikud: tugiplaadid, sammastevahelised kinnitusklambrid ja ümmargused toruklambrid (mõeldud külgmiste kinnitus- ja kandeühenduste jaoks)

2. Poldiava valmistamine ja tõstmine

- Aukude valmistamine: kandevõimega ühendusavad puuritakse täpselt 3-teljelise CNC-masina abil (tolerants ±0,2mm); ühildub klassi 4.8 standardpoltidega ja 8.8 klassi ülitugevate poltidega; kohapealset hõõrdumist pole vaja

- Tõstetarvikud: Raskete kuumvaltsitud teraskonstruktsioonikanalite jaoks, mille pikkus on üle 9 m, on mõlemal küljel sümmeetriliselt keevitatud tõstekõrvad; lühemad komponendid tõstetakse otse äärikute kaudu, ilma täiendava keevitamiseta

3. Stsenaariumipõhised korrosioonivastased ja tulekindlad konfiguratsioonid

- Standard indoor use: St3 manual rust removal followed by a two-layer coating system (primer and topcoat); dry film thickness of 55–90μm; provides 8 years of indoor rust protection

- Outdoor coastal use: Sa2.5 shot-blasting rust removal followed by hot-dip galvanizing; zinc coating thickness ≥70μm; provides 8–12 years of resistance against salt spray corrosion

- Fire-rated zones: Application of thin-film intumescent fire-resistant coating over the existing anti-corrosion layer; meets the 1-hour fire resistance rating standard

4. Kolme tüüpi põrandale paigaldatavad valmistoote konfiguratsioonid

- Equipment support base channel: Channel body + base plate + internal vertical stiffening + full anti-corrosion treatment; used for floor-mounted bases for fans and water pumps

- Inter-column tie-rod channel: Channel body + bilateral tie lugs + positioning bolt holes; used for lateral stabilization and bracing of H-section steel columns and circular pipe columns

- Light-gauge steel enclosure purlins: Cold-formed C-sections + end plates + purlin cleats; used to support roof and wall color-coated steel panels.

5. Saadetisega kaasas olevad kontrollidokumendid

Originaaltootja materjalikvaliteedi sertifikaadid, täismõõtmete ja visuaalsete kontrollide dokumendid ning unikaalsed komponentide pihustuskoodiga ID-d – kõik inglise keeles – otse kasutamiseks välismaiste objektide järelevalve kinnitamisel ja tollivormistuses.

Peamised praktilised eelised

1. Valmis saadavus ilma kohandamiseta

Kuumvaltsitud kanaliterase täielikud spetsifikatsioonid on laos, mis välistab aeganõudvad protsessid, nagu plaatide lõikamine, kokkupanek ja sukelkaarkeevitus. Võrreldes H-talade 12–18-päevase teostusajaga, saab standardseid spetsifikatsioone täpselt töödelda ja tarnida 24 tunni jooksul, mis rahuldab suurepäraselt kiireloomulisi väikesemahulisi hankevajadusi, nagu tehase moderniseerimine, torujuhtmete lisamine ja hädaabiremont.

2. Avatud kanali disain hõlbustab integreeritud M&E (mehaanilised ja elektrilised) marsruutimist

Avatud U-kujuline sisemine õõnsus pakub marsruutimiseks piisavalt ruumi; Madalpingekaablid ja väikesed veevarustus-/drenaažitorud saab sisestada ja kinnitada otse sisse ilma täiendavaid välisklambreid vajamata. Erinevalt kitsastest I-talade õõnsustest või nelinurksete torude suletud õõnsustest ei nõua M&E liinide edaspidine hooldus või väljavahetamine komponendi korrosioonivastase katte sisse lõikamist, mis vähendab O&M kulusid üle 40%.

3. Lameda tagaplaadi konstruktsioon lihtsustab süvistatavat paigaldamist

Kanali terase välimine tagakülg on pidev tasane pind, mis võimaldab otsest süvistamist vastu betoonist nihkeseinu või terastala külgi ilma väljaulatuvate tühimike või ebaühtlaste liidesteta. Erinevalt I-talade kitsenevatest äärikutest või H-talade topeltäärikutest ei nõua paigaldamine sisseehitatud ankrute vastu tasandamiseks seibe, mis vähendab oluliselt kohapealset tööaega.

4. Paindlik kombineerimine ja muutmine mittestandardsete struktuuride jaoks

Kaks kuumvaltsitud konstruktsiooniteraskanalit saab rakis vastastikku keevitada, et moodustada samaväärne suletud karbiosa, ületades üksikute kanalite omased nõrkused seoses väändejäikuse ja külgstabiilsusega. Neid saab ka näost näkku ühendada, et moodustada õõnsaid sambaid, ilma et oleks vaja kohandatud lõikamist, mis lahendab tõhusalt väikeste, mittestandardsete sammastega seotud materjalijäätmete probleemid.

5. Optimaalne üldkulu väikese koormusega rakenduste jaoks

Samaväärsete külgtugede ja tugikoormuse tingimustes on omakaal 13% väiksem kui sama kõrgusega I-taladel, mille tulemusena vähenevad samaaegselt tooraine hankimise, logistika ja tõstekulud. Ainult kandevõime lisafunktsioonide teenindamisel vastab jõudlus täielikult koodinõuetele ilma raiskamata, mis on seotud H- või I-talade "üleprojekteeritud" võimsusega.

Nelja peamise konstruktsiooniterase tüübi võrdlus peamiste valikukriteeriumide alusel

1. Kinnitus- ja piiramisvõimaluste erinevused

Ainult teraskanalitel (C-kanalitel) on avatud profiiliga "haardevõime"; kanaliava võimaldab ümmarguste torude, ümmarguste kaablite või väiksemate konstruktsiooniosade otsest kinnistamist ja kinnitamist ilma väliseid klambriliitmikke kasutamata. H-talad, I-talad ja ruudukujulised torud toetuvad välistele kinnitustele, muutes kinnituspunktid kalduvaks koormuse all nihkumiseks ja mille tulemuseks on halb stabiilsus vibratsiooni või toetatud joonte kõikumise vastu.

2. Erinevused struktuurifunktsioonis ja piirides

- H-beams: Balanced bi-directional stiffness; suitable for primary load-bearing beams in large-span floors and roofs; capable of withstanding sustained heavy vertical loads.

- I-beams: Excellent bending resistance along the strong axis; suitable for secondary beams in small-to-medium platforms and floors; designed for uni-directional vertical bending.

- Kuumvaltsitud konstruktsiooniteraskanalid: sobivad külgmiste toestuste, tugede, sisseehitatud komponentide ja tõkkekinnituste jaoks; keelatud kasutada eraldiseisvate primaarsete taladena, mis võivad vertikaalselt painutada üle 8 meetri.

- Ruuttorud: suurepärane kahesuunaline väändekindlus; suletud profiil pakub vastupidavat korrosioonikindlust; kasutatakse peamiselt vertikaalsete sammaste jaoks; õõnessektsiooni korrosiooni parandamine pärast aukude lõikamist on aga äärmiselt keeruline.

3. Erinevused paigaldusjärgses muutmises ja hoolduses

Teraskanalitel on kolm avatud külge, mis võimaldavad tugiplaate või kõrvakesi keevitada mis tahes kohas ilma sisemise lihvimiseta. Seevastu kui nelinurksesse torusse on auk sisse lõigatud, ei saa sisemist õõnsust roostest puhastada ega üle värvida, tekitades suure varjatud sisemise korrosiooni ohu. Lühikeste kanalite sektsioonide kohapealne splaissimine ja aukude asukoha muutmine on lihtsad protsessid, mida saavad standardsed ehitustehnikud iseseisvalt teostada.

4. Kokkuvõte taotlemise sobivusest

Eelistage kuumvaltsitud teraskanaleid välistorustike tugede, kardina seina sisseehitatud komponentide ja kolonnidevahelise kinnituse jaoks; eelistada H-talasid primaarsetele katusetaladele, mis katavad suuri alasid; eelistada I-talasid sekundaarsete talade jaoks kõnniteedel ja platvormidel; ja eelistage välimiste dekoratiivsammaste jaoks ruudukujulisi torusid.

Lõpp-lõpuni täppis-tootmisprotsess

I. Kuumvaltsitud kanalite terase standardne töötlemise töövoog

1. Tooraine korduskontroll: kontrollige materjali klassi ja mudelit; kontrollige külgsuunalist kummardust või keerdumist; mittevastavad komponendid eelnevalt mehaaniliselt sirgeks; lükata tagasi sügava pinnakorrosiooniga toorained.

2. CNC Precision Cutting: Cut to length using cold saws; prepare V-shaped weld bevels on webs and flanges for long-span butt joints to ensure full penetration.

3. Tarvikute positsioneerimine ja nakkekeevitus: asetage jäigastajad, otsaplaadid ja klambrid vastavalt joonistele; Sobitage sisemised jäigad täpselt kanali õõnsusse, säilitades kinnitusvahe ≤0,8 mm.

4. Gas-Shielded Welding: Perform continuous CO2 gas-shielded welding to prevent porosity; subject critical load-bearing butt welds to ultrasonic testing (UT) sampling based on Grade II standards.

5. Precision Hole Making: CNC drill holes for heavy-load connection points; create miscellaneous process holes on-site and deburr edges.

6. Deformatsiooni korrigeerimine: õige keevitamise põhjustatud kummardus või keerdumine, kasutades madalal temperatuuril leegi sirgendamist, et vältida alusmaterjali mehaaniliste omaduste kahjustamist.

7. Surface Anti-Corrosion Treatment: Apply anti-corrosion coating or hot-dip galvanizing after graded rust removal; allow coating to cure naturally to meet standards.

8. Final Inspection & Packaging: Mark component ID numbers; kontrollige kõiki mõõtmeid; package for sea transport using waterproof stretch wrap and wooden pallets.

II. Spetsiaalne protsess kahe kanaliga karbi sektsioonide kokkupanekuks

Paigutage kaks kuumvaltsitud teraskonstruktsioonikanalit mõlemale küljele, kasutades selleks spetsiaalset rakist → kinnitage katkendlike tõmblusõmblustega, et vältida nihkeid → teostage väliskülgedel täispikk pidev keevitamine → viige läbi üldine külgsuunaline sirgendamine → täielik aukude tegemine ja korrosioonivastane töötlemine. Saadud keevitatud komponent pakub kahesuunalist jäikust, mis on võrreldav samade spetsifikatsioonidega karbikujulise talaga, vähendades samal ajal kulusid 22%. III. Konstruktsiooniterase töötlemise protseduuride võrdlev analüüs

- H-beams: Involves multiple stages—plate assembly, submerged arc welding, and flange straightening; keeruline protsess; primarily custom-manufactured.

- I-beams/Channel steel: Involves only cutting of hot-rolled stock and welding of small components; streamlined process; primarily involves deep processing of off-the-shelf stock.

Põhjalikud standardiseeritud jõudlusparameetrid

1. Mõõtmete tolerantsid

- Komponentide kogupikkuse hälve: ±3mm

- Külgsuunaline läbipaine (kalle/pühkimine): ≤L/1000 (kus L on komponendi tegelik pikkus)

- Flange twist and end-face inclination: Compliant with GB/T 707 national standards for hot-rolled channel steel.

2. Alusmaterjali mehaanilised omadused

3. Ristlõike struktuuriparameetrid

- Jäikusomadused: Tugeva telje paindejõudlus vastab kergete sekundaartalade nõuetele; nõrga telje külgmine jäikus on ebapiisav; üksiku elemendi väändetakistus on nõrk; keskmise pikkusega koormamine ilma külgtoeta on rangelt keelatud.

- Wind resistance coefficient: Fixed at 1.40 (lower than equivalent H-beams, higher than seamless round tubes); lower risk of wind-induced deformation for low-profile outdoor supports.

- Klambri kandevõime: ainulaadne mehaaniline võime lokaliseeritud kinnitamiseks/kinnitamiseks; talub külgmisi ja radiaalseid kinnitusjõude – seda konstruktsiooniomadust ei leidu teistes avatud profiiliga terassektsioonides.

4. Keevisõmbluste kontrollimise standardid

- Primary load-bearing butt welds: Grade II weld inspection; 20% sampling rate for Ultrasonic Testing (UT) at critical tension/connection points.

- Stiffener and lug plate fillet welds: Visual inspection only; compliance requires absence of cold laps, porosity, or weld spatter/blobs.

5. Ühenduse ja tarvikute parameetrid

- Bolt selection: Grade 4.8 standard bolts for conventional static supports; Grade 8.8 high-strength bolts for vibrating equipment or elevated tension connections.

- Connection plate thickness: Standard range of 8–20mm; selected based on specific lateral tension and shear load requirements.

Kuidas valida kvaliteetset teraskonstruktsiooni talade tootjat?

1. Laiaulatuslik varu ja kiire piirkonnaülene saatmine

HAISHENG hoiab valmis kuumvaltsitud konstruktsiooniterakanalite (suurused 10#–28#) varu neljas suuremas tootmisbaasis, täites tellimusi kodumaistele, Kagu-Aasia ja Kesk-Aasia turgudele. Likvideerime vahendaja laopuudusest tingitud viivitusi; Täppistöötlust nõudvad standardtellimused laaditakse ja tarnitakse 48 tunni jooksul, samas kui täiskonteinerite eksporti töödeldakse sujuva konteineri laadimisega.

2. Avatud profiiliga komponentide spetsiaalne töötlemine

Selliste probleemide lahendamiseks nagu ääriku laienemine ja kaldpindade vastu tiheda sobivuse tagamine, kasutame spetsiaalseid positsioneerimisrakisteid, mis hoiavad jäigastajate ja klambrite sobivuse tolerantsi 0,5 mm piires. See lahendab tööstusharu levinud probleemid, nagu lahtised ühendused kaldpindadel ja konstruktsiooni lõdvenemine koormuse all.

3. Nõuetele vastav mitmekeelne eksporditarne

Pakume kõigi tehase dokumentatsiooni ja katsearuannete ingliskeelseid originaalversioone, sealhulgas kolmanda osapoole SGS-i kinnitust kuumtsinkimise ja värvikile paksuse kohta. Meie dokumentatsioon vastab kõigile välismaiste projektide omanike auditite, tollivormistuse ja projektide pakkumismenetluse nõuetele.

4. Nõudmisel korrosioonivastane ja komponentide muutmine

Kohandame korrosioonivastaseid lahendusi vastavalt projekti asukoha kliimale, rakendades sise-, ranniku- ja keemiatööstuspiirkondades erinevat töötlust. Toetame mittestandardseid modifikatsioone (nt kanalite vastassuunaline keevitamine, kohandatud kujuga klambrid ja ekstsentriline augustamine), mis välistab klientide vajaduse hankida täiendavat töötlemist allhanke korras.

5. Tasuta tehniline tugi struktuurivaliku jaoks

Müügieelne tugi sisaldab ekspertide juhiseid kuumvaltsitud ja külmvormitud kanalite eristamiseks, et vältida ebaõigest valikust tulenevaid konstruktsiooniohutusriske. Müügijärgne tugi hõlmab tehnilist kaugabi kõrgel kõrgusel kinnitamiseks ja kronsteini paigaldamiseks ning pidevat jälgitavust komponentide nummerdamise kaudu.

KKK

K1: Kas kuumvaltsitud kanalite terast ja külmvormitud C-kujulist terast saab üksteisega asendada?

V: Ei, neid ei saa asendada. Kuumvaltsitud konstruktsiooniteraskanali alusmaterjal on läbinud kuumtöötluse ja karastamise, millel on tugev sitkus ja löögikindlus. Seda kasutatakse püsivate konstruktsioonikoormuste jaoks; külmvormitud C-kujulisel terasel on aga õhuke sein ja see kaldub deformeeruma ning seda kasutatakse ainult korpuse talade jaoks. Spetsifikatsioon keelab selle kasutamise tõmbevarraste ja kandvate tugede jaoks.

Q2: Mis on ühe kanaliga terase maksimaalne ulatus?

A: Without lateral support, the maximum span is 4.5 meters. If the span exceeds this, lateral tie rods or a double-channel box structure must be added to prevent lateral overturning of the weak axis.

Q3: Kas kanali terasõõnsuse sees on vaja teha korrosioonivastast töötlust?

V: Liivapritsi- ja pihustusprotsess võib katta kogu õõnsuse sisemuse ja täiendavat töötlemist pole vaja; kuumtsinkimisprotsessi tsingikiht suudab ühtlaselt kleepuda sisemise õõnsusega. Ainult suletud kanalite terast ei saa seestpoolt korrosiooni eest kaitsta ja kanaliterasel puuduvad sisemised roostepimedad punktid.

Q4: Millised on A- ja B-tüüpi kanaliterase valikukriteeriumid?

V: Staatiliste kergete koormuste ja lühikeste vahede puhul valitakse hankekulude kokkuhoiuks tüüp A; Kõrgmäestiku tõmbevarraste, seadmete vibratsiooni ja külgmiste löögikoormuste jaoks valitakse tüüp B, et lisada paksemat äärikut, et vältida kohalikku muljumist ja pragunemist.

K5: Kas kanalite terast saab kasutada katuse peatalana?

V: See ei ole soovitatav. Avatud ristlõige on äärmiselt halva väändestabiilsusega ning katuse vahelduv tuule- ja lumekoormus põhjustab tõenäoliselt komponendi väändumise ja rikke. Seda saab kasutada ainult katuse tugivarraste lisatalana ja seda ei saa kasutada peamise kandetalana.
