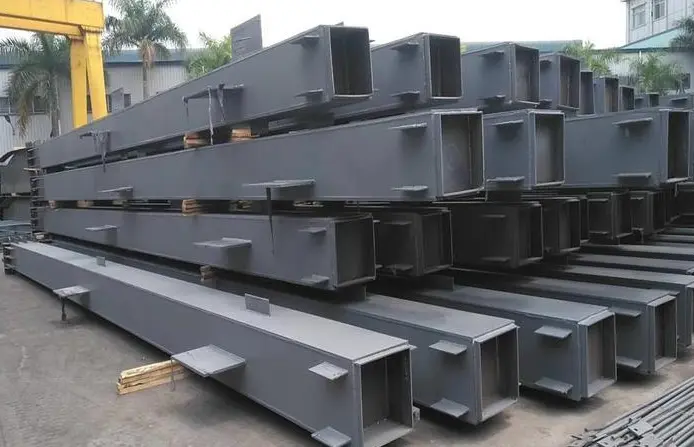

Ruudukujuline õõnes konstruktsiooni terasest kolonn

Ruudukujuline õõnes konstruktsiooniteraskolonn on suletud sektsiooniga karbikujuline kandeposti tüüp. See kujutab endast kõige kulutõhusamat primaarset vertikaalset tugikomponenti kergete kuni keskmise ulatusega teraskonstruktsioonide projektide jaoks. Erinevalt H-talade konstruktsioonilistest omadustest, millel on tavaliselt suunatud kandevõime, on sellel ruudukujulisel terasest kolonnil suletud keevitatud ristlõige. See disain tagab tasakaalustatud kandevõime mõlemas suunas, pakkudes samas puhast, kandilist esteetikat ja kergemat omakaalu.

Toote põhialused ja täielik konfiguratsioon

1. Moodustamise põhimõtted

- Alusmaterjali valik: valime hoolikalt turul saadaolevad peamised kvaliteetsed konstruktsiooniterasplaadid – täpsemalt klassid Q235B ja Q355B. Nendel toorainetel on madal lisandite sisaldus; nende sitkus ja konstruktsiooni tugevus vastavad täielikult riiklikele ehitusstandarditele, välistades sellega potentsiaalsed tulevased riskid, nagu pragunemine või korrosioon otse allikast.

- Töötlemise töövoog: ruudukujulise õõnsa konstruktsiooniteraskolonni valmistamisel kasutatakse toorainena lamedaid terasplaate. Need plaadid on painutatud ja ühendatud, et moodustada suletud ruudukujuline toru (karbiosa) profiil. Sambad läbivad range viimistlusprotsessi, mis hõlmab täpset lõikamist, mehaanilist sirgendamist, alusplaadi keevitamist, ühendusaukude puurimist, rooste eemaldamist ja korrosioonivastast pinnakatmist.

- Konstruktsiooniomadused: suletud kastiosa struktuur on kompaktne ja üldiselt ühtlane. Kolonni võll jääb täiesti sirgeks, paindehälbe null ja sisemine pingejaotus on ühtlane, võimaldades tal stabiilselt vastu pidada nii vertikaalsetele survekoormustele kui ka külgsuunalistele väändejõududele.

2. Täielik tarnepakett

- Standardkomponendid: viimistletud ruudukujuline kolonni korpus, paksendatud terasest alusplaat ja fikseeritud jäikusplaadid.

- Abimaterjalid: eritellimusel valmistatud ühendusplaadid, ülitugevad kinnituspoldid ja ühendusmuhviplaadid (aasad).

- Tarneeelis: kõiki komponente toodetakse samaaegselt ühtse komplektina, mis tagab täiusliku mõõtmete ühilduvuse. Lisatarvikuid pole vaja eraldi osta; terviklik paigaldusvalmis pakett tarnitakse ühe saadetisena, mis võimaldab kohest paigaldust kohapeal.

3. Põhilised rakendusvaldkonnad

- Kergetööstushooned: väikesed ja keskmise suurusega teraskonstruktsiooniga tehased, laod, lihtsad tootmistsehhid ja välivarikatused.

- Kokkupandavad ajutised rajatised: ehitusplatsi moodulkorpused, kokkupandavate ehitusplatside tugisambad ja ajutised ehitusplatvormid.

- Äri- ja tsiviilinfrastruktuur: madala kõrgusega ärihooned, autovarjualused, väikesemahulised terasest maastikukonstruktsioonid ja munitsipaalstruktuurid.

Millised on peamised eristavad omadused võrreldes sarnaste toodetega?

1. Tasakaalustatud kahesuunaline kandevõime

Suletud ristlõikega ruudukujulisel torul on mõlemas suunas sarnased inertsimomendid, ületades traditsiooniliste avatud lõikega terasprofiilide (millel on tavaliselt anisotroopne tugevus) omase nõrkuse. See tagab surve-, külgnihke- ja väändetakistusvõime samaaegse maksimeerimise. Projekteerijad on vabastatud vajadusest teha täiendavaid arvutusi kahesuunaliste koormusdiferentsiaalide jaoks, muutes toote sobilikuks erinevatesse paigaldusasenditesse – sealhulgas raami sammastesse ja perimeetri kandvate tugede jaoks – ning lihtsustades tõhusalt üldist konstruktsiooni projekteerimisskeemi.

2. Kerge struktuur

Samaväärse kandevõime eeldusel on ruudukujulise õõnsa konstruktsiooni terassamba omakaal oluliselt väiksem kui H-taladel või betoonsammastel. See mitte ainult ei vähenda vundamentide valamise kulusid ja leevendab aluspinnase koormust, vaid võimaldab kasutada ka kergemaid tõsteseadmeid ja vähendab kohapealseid tööjõukulusid. Seetõttu sobib see väga hästi väikeste ja keskmise suurusega kergete teraskonstruktsioonide projektide jaoks, mille eelarve on piiratud.

3. Puhas ja puhas esteetika

Konstruktsioonielemendid on täiesti ruudukujulised ja sirged ning lamedate pindadega, millel puuduvad teravad, väljaulatuvad servad, tagades seeläbi tugeva visuaalse ühtluse. Olenemata sellest, kas neid kasutatakse sisemiste kandepostide või dekoratiivpaneelidega kaetud välissammastena, integreeruvad need sujuvalt disaini, tasakaalustades konstruktsiooni funktsionaalsust arhitektuurilise esteetikaga, et vastata äri-, elamu- ja maastikuprojektide esteetilistele nõudmistele.

4. Suurem paigaldusvigade tolerants

Valmistooted vastavad rangetele tehasestandarditele nii sirguse kui ka otsapinna tasasuse osas ning on varustatud standardsete eelpuuritud aukude ja kaldservadega. See tagab kõrge tolerantsi joondusvigade suhtes kohapealse montaaži käigus, välistades vajaduse ehituspersonalile teha aeganõudvaid lihvimis- või parandustöid. Isegi algajad meeskonnad saavad montaažiülesanded kiiresti lõpule viia, kiirendades seeläbi tuntavalt üldist ehitusgraafikut.

5. Erinevad korrosioonivastased lahendused

Kohandatud erinevatele töökeskkondadele, sealhulgas kuivadele siseruumidele, avatud välisaladele ja niisketele rannikualadele, pakume kolme erinevat korrosioonivastast lahendust: värvikatmist, kuumtsinkimist ja eeltsingitud terasribade töötlemist. Kliendid saavad oma valiku teha vabalt oma projekti eelarvest ja kavandatud töökeskkonnast lähtuvalt, tagades pikaajalise vastupidavuse oksüdatsioonile, vihmavee korrosioonile ja tuulesurveerosioonile, pikendades seeläbi terassammaste kasutusiga.

6. Laiaulatuslik spetsifikatsioonide valik

Hoiame valmis laoseisu erinevates standardsetes suurustes, pakkudes samal ajal mittestandardseid kohandamisteenuseid (sh kohandatud pikkused, konkreetsed seinapaksused, unikaalse kujuga väljalõiked ja spetsiaalsed kõrvaplaadi keevitused), et vastata erinevatele projektinõuetele. Väiksemad suurused sobivad selliste rakenduste jaoks nagu väikesed varikatused ja kokkupandavad konstruktsioonid, samas kui suuremad suurused on võimelised toime tulema keskmise suurusega tööstusettevõtete suure koormusega, kattes seeläbi igakülgselt hankevajadused erinevatel projektitasanditel.

Millised on meie töötlemismeetodite eelised?

1. Täppissuuruse määramine ja lõikamine

Meie ruudukujulisi õõnsaid konstruktsiooniteraskolonne töödeldakse CNC-lõikeseadmetega, et tagada plaatide ja torude täpne suurus. Me kontrollime rangelt otspindade perpendikulaarsust, mille tulemuseks on siledad, jämevabad lõiked, millel puuduvad servade lõhenemise probleemid, tagades sellega konstruktsioonielementide joondamise täpsuse otse allikast.

2. Tugevdatud alusplaadid täisläbivkeevitusega

Iga kolonn on ühtlaselt varustatud paksendatud tugeva alusplaadiga. Tihedate ja tugevate keevisõmbluste tagamiseks kasutame ümbermõõtu läbivat täiskeevitusprotsessi. See kõrvaldab kvaliteedivead, nagu mittetäielik sulamine või räbu lisamine, tugevdades seeläbi kolonni aluse ja vundamendi ühenduse struktuurset stabiilsust ja vältides alusplaadi eraldumist suure koormuse tingimustes.

3. Spetsiaalne sekundaarne töötlemine

Järgides rangelt ehituskavandeid, teostame täpseid kohandamisprotseduure – sealhulgas puurime ühendusauke, keevitame kinnituskõrvaplaate ja freesime otste kaldeid –, kusjuures kõik töötlemisparameetrid on vastavuses riiklike standarditega, et tagada kohapealse montaaži ajal poltide ja plaatide sujuv joondamine.

4. Mitmeastmeline rooste eemaldamine ja korrosioonivastane kate

Vastavalt määratud korrosioonivastasele plaanile kasutame mehaanilise puhastuse ja haavelpuhastustehnikate kombinatsiooni, et põhjalikult eemaldada teraspinnalt freeskatla- ja roostekiht. Vahetult pärast rooste eemaldamist kanname peale mitmekihilise kattesüsteemi – mis koosneb kruntvärvidest ja pealisvärvidest – või teostame kuumtsinkimise, et vältida alusmaterjali sekundaarset roostetamist.

Toimivus ja tehnilised andmed

1. Viitestandardid

- Külmvormitud suletud teraskonstruktsiooniprofiilide spetsifikatsioon: GB/T 6728

- Teraskonstruktsioonide projekteerimise standard: GB 50017-2017

2. Mehaanilised omadused

3. Tavalised varude spetsifikatsioonid

- standardsed küljepikkused: 40 × 40 mm, 50 × 50 mm, 60 × 60 mm, 80 × 80 mm, 100 × 100 mm, 120 × 120 mm, 150 × 150 mm, 200 × 200 mm;

- Sobivad seinapaksused: 2,0 mm, 2,5 mm, 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm;

- Standardpikkused: 2m–12m; toetab kohandatud lõikamist mis tahes kindlaksmääratud pikkusevahemikku, ilma kohandatud pikkuste minimaalse tellimisläveta.

4. Sektsioonide võrdlusparameetrid (100 × 100 × 4 mm)

- Läbilõikepindala: 1536 mm² (15,36 cm²)

- Theoretical Unit Weight: 12.06 kg/m

- Konstruktsiooniomadused: tasakaalustatud kahesuunaline painde- ja väändetakistus; suurepärane stabiilsus aksiaalse surve all; sobib enamiku kergraamiga konstruktsioonirakenduste jaoks.

5. Struktuuridisaini kriteeriumid

- Struktuurilised eelised: omab suletud karbiosa struktuuri; pakub avatud profiiliga terasprofiilidega võrreldes paremat vastupidavust külgsuunalisele nihkele ja väändele, leevendades tõhusalt külgsuunalist tuulerõhku ja väliseid seismilisi jõude.

- Projekteerimisläved: komponendi saledussuhe (λ) ≤ 150; see väärtus vastab kriitilistele projekteerimispiiridele ("punased jooned") tsiviilehituses kasutatava kergterase ja keskmise suurusega tööstushoonete jaoks, mistõttu sobib see erinevate kandvate karkasammaste projekteerimisstandarditele.

6. Valmistoote mõõtmete lubatud hälbed

- Mõõtmete kõrvalekalle: Külgede pikkuse ja seina paksuse kõrvalekalded peavad rangelt järgima külmvormitud terasprofiilide riiklikes standardites ettenähtud piire.

- Sirguse täpsus: konstruktsioonielemendi üldine sirgus peab olema ≤ 1/1000 selle kogupikkusest, kõrvaldades tõhusalt sellised probleemid nagu väändumine või viltumine.

- Nõuded otspinnale: lõigatud otsapinnad hoitakse ideaalselt tasa ja risti – ilma kalde- ega süvenditeta –, tagades sellega paigaldamise ajal täpse sobivuse.

7. Korrosioonivastased protsessid ja vastupidavuse parameetrid

- Pihustuskate: sisaldab kahekihilist krunt- ja pealisvärvi pealekandmist kontrollitud kuivkihi paksusega 80–120 μm. See valik sobib ideaalselt kuiva sisekeskkonda, pakkudes jõudluse ja kulutõhususe optimaalset tasakaalu.

- Kuumtsinkimine: tsinkkatte paksus on ≥ 65 μm, mis tagab maksimaalse vastupidavuse oksüdatsioonile ja korrosioonile. Välitingimustes vabaõhutingimustes tagab see hooldus 8–15 aasta pikkuse kasutusea.

- Eeltsingitud riba nelinurkne toru: alusmaterjalil endal on eelnevalt kantud tsinkkate, mis pakub stabiilseid põhilisi roostevastaseid omadusi. See muudab selle kuluefektiivseks valikuks lihtsate kergete teraskonstruktsioonide projektide jaoks.

8. Keskkonnasobivus ja kasutustingimused

Meie ruudukujulised õõnsad konstruktsiooniteraskolonnid on loodud töötama stabiilselt pikaajaliselt temperatuurivahemikus -20 °C kuni +60 °C. Oma olemuselt vastupidavad seismilistele jõududele ja tuulesurvele, ei mõjuta need äärmuslikult kõrged ega madalad temperatuurid. Need veerud sobivad kasutamiseks mitmesugustes tingimustes, sealhulgas suletud siseruumides, vabas õhus ja niisketes rannikualades.

Miks valida HAISHENG?

1. Otsemüük allikatehasest

Kogenud kodumaise ruudukujuliste õõnsate terasest kolonnide tootjana haldab HAISHENG viit tipptasemel intelligentset tootmisbaasi, mis asuvad Tianjinis, Fujianis, Shandongis ja Hubeis. Me juhime iseseisvalt kogu tootmise elutsüklit – alates lõikamisest, keevitusest ja süvatöötlusest kuni korrosioonivastase töötluseni – tagades otse kliendile tarneahela ilma vahelisadest. Kas väikeste partiide ostude või suuremahuliste konteinerite ekspordi puhul pakume ostjatele ehtsat, põhjalikku tehasehinda, võimaldades seeläbi tõhusalt kontrollida projekti hangete eelarveid.

2. Range kvaliteedikontrolli süsteem

Oleme loonud tervikliku, täieliku kvaliteedikontrolli mehhanismi, mis hõlmab kogu protsessi – alates tooraine vastuvõtmisest kuni valmistoodete lähetamiseni. Toorainet kontrollitakse individuaalselt nende materjalisertifikaatide alusel; tootmisfaasis teostame mõõtmete pistelist kontrolli ja keevisõmbluste mittepurustavat katset; lõpuks läbivad kõik valmistooted ühtse kontrolli, et kontrollida korrosioonivastase katte sirgust ja paksust. Kõik tooted vastavad rangelt riiklikele standarditele GB/T 6728 ja GB 50017-2017. Kõrvaldame rangelt kvaliteediprobleemid, nagu deformatsioon, kehv keevitamine ja korrosioon, aidates seeläbi klientidel nende allikas vältida probleeme, nagu kohapealne paigalduse ümbertöötamine ja projekti vastuvõtukontrolli läbimata jätmine.

3. Mitmemõõtmelise kohandamise tugi

Erinevalt tüüpilistest ühe toote tarnijatest saame teostada mittestandardseid lõikeid, kohandatud augud, kõrvaplaatide keevitamist ja spetsiaalseid korrosioonivastaseid töötlusi ehitusjooniste alusel. Tarnime standardseid ruudukujulisi õõnesprofiilsammasid laost – ideaalsed varikatuste, laohoonete ja lihtsate konstruktsiooniprojektide jaoks –, pakkudes samas ka kohandatud raskeveokite kastprofiilsammasid, mis vastavad keerukate projektide, näiteks keskmise suurusega tehaste ja kõrghoonete terasest abikonstruktsioonide nõuetele. See pakub ühtset lahendust, mis rahuldab nii standardiseeritud hanke kui ka isikupärastatud kohandamisvajadused.

4. Põhjalik eksporditugi

Kuna meil on aastatepikkune sügav kogemus teraskonstruktsioonide eksporditööstuses, on meil pühendunud ülemereprojektide meeskond, kes on hästi kursis piirkondade, sealhulgas Kagu-Aasia, Kesk-Aasia, Aafrika ja Lõuna-Ameerika projekteerimisstandarditega. Pakume täielikku tollivormistuse dokumentatsiooni, kvaliteedikontrolli sertifikaate ja materjalide aruandeid. Toetame kohandatud ekspordipakendeid ja kasutame stabiilseid piiriüleseid logistikakanaleid, pakkudes samal ajal mitmekeelset tehnilist tuge, et lihtsustada oma rahvusvaheliste klientide hanke- ja tarneprotsessi.

5. Pikaajaline müügijärgne tugimehhanism

Müügieelsed teenused hõlmavad abi spetsifikatsioonide valimisel ja koormuse sobitamisel; müügiprotsessi ajal pakume reaalajas värskendusi tootmise ja tarneseisundi kohta; ja müügijärgselt pakume tasuta paigaldusjuhiseid ja tõrkeotsingu tuge. Kõigi tootele omaste kvaliteediprobleemide korral pakume garantii- ja hooldusteenuseid. Lisaks pakume oma partneritele pikaajalist tehnilist tuge, sealhulgas abi struktuurimuudatuste ja komponentide asendamisel.

KKK

1. K: Kuidas valida ruudukujulise õõnesprofiiliga terassammaste ja H-tala terassammaste vahel?

V: Ruudukujulised õõnsad konstruktsiooniteraskolonnid jaotavad koormusi ühtlaselt kahes suunas, neil on puhas esteetika, need on kergemad ja pakuvad suurepärast kuluefektiivsust. Need sobivad kõige paremini kergete ja keskmise suurusega tehastesse, ladudesse, välivarikatustesse, autovarjupaikadesse, kokkupandavatesse moodulhoonetesse ja madalatesse tsiviilehitistesse. H-tala sambad, vastupidi, sobivad paremini kõrghoonetele, suure avaga ja suure koormusega tööstushoonetele. Kliendid saavad oma valiku teha paindlikult, lähtudes konkreetsetest koormusnõuetest ja eelarvepiirangutest.

2. K: Kuidas valida teraseklasside Q235B ja Q355B vahel?

V: Q235B materjal pakub madalamaid kulusid ja suurepärast vastupidavust, mistõttu on see täiesti piisav väikese koormusega projektidele, nagu varikatused, kokkupandavad korpused ja väikesed laod. Q355B on ülitugev materjal, millel on suurepärased surve- ja kandevõimed, mistõttu sobib see keskmise ulatusega teraskonstruktsioonide projektide jaoks, mis hõlmavad suure koormusega tööstusettevõtteid, kõrge tuulesurvega välialasid ja korrosiooniohtlikke rannikualasid.

3. K: Millised korrosioonivastased protsessid sobivad konkreetsete rakendusstsenaariumide jaoks kõige paremini? Mis on garantiiaeg?

V: Kuivade siseruumide puhul on soovitatav kasutada pihustuskatet, kuna see pakub parimat kuluefektiivsust. Tavalistes välistingimustes on eelistatud valik kuumtsinkimist, mis tagab kasutusea 8–15 aastat. Lihtsate, ajutiste konstruktsioonide jaoks on tsingitud ribaterasest valmistatud nelinurksed torud mõistlik valik. Tavalistes töötingimustes – välja arvatud inimtegevusest tingitud kahjustused – on pihustuskattega toodetel 1–3-aastane garantii, kuumtsingitud toodetel aga 5–8-aastane garantii.
