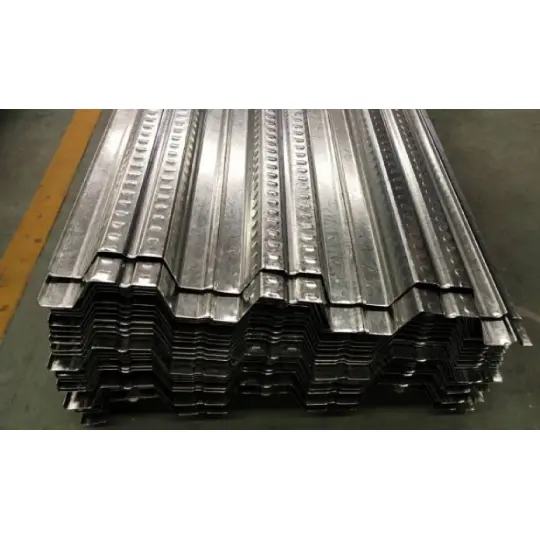

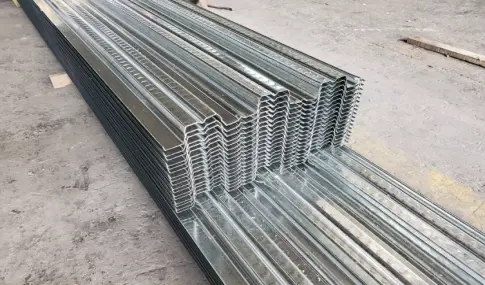

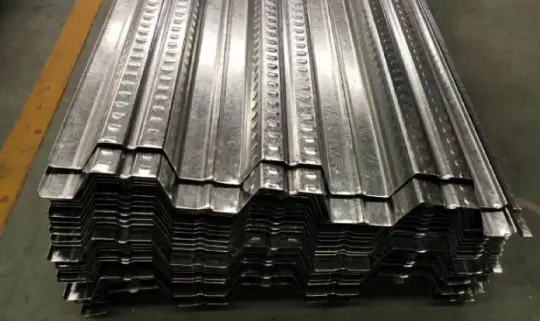

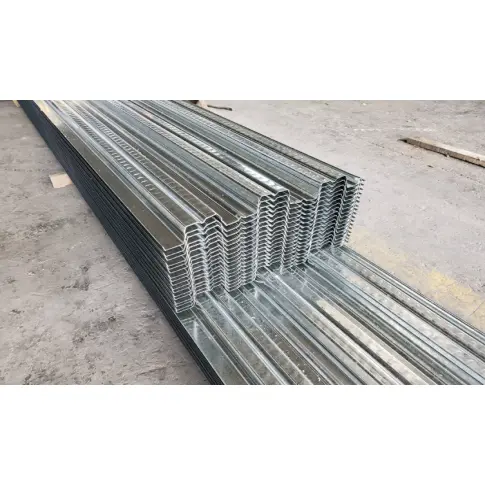

Avatud terasest terrassipaneelid põrandatele

HAISHENG toodab neid avatud terasest põrandapaneele põrandatele, kasutades 12 täielikult automatiseeritud külmvaltsimisliini. Kuumtsingitud terasribast valmistatud paneelid täidavad kahekordset funktsiooni: püsiva raketise ja põrandaplaatide tõmbetugevduse. Pakume kuue kategooria ehitustarvikute integreeritud tarneid, mis lahendavad tõhusalt neli levinumat valupunkti: killustatud hange, spetsifikatsioonide mittevastavus, kohapealne betooni leke ja defektne naastude keevitamine. Ootame teie päringuid ja tellimusi.

Toote vastavus ja jälgitavus

1. Riiklikud paneelide tootmise standardid:

GB/T12755 (Profileeritud teraslehtede tootmistolerantsid); GB/T13912 (metallist tsinkkatete testimine)

2. Kohapealse ehituse aktsepteerimise riiklikud standardid:

GB50018 (Teraskonstruktsioonide projekteerimise koodeks); GB50205 (Teraskonstruktsioonide ehituskvaliteedi aktsepteerimise koodeks)

3. Tsingitud alusmaterjali riiklikud standardid:

GB/T2518 (pidevalt kuumtsingiga ja tsingisulamiga kaetud terasleht ja riba)

Valikukriteeriumid

1 põhimaterjali klassi valik (nõuete alusel)

Paneeli paksuse valik: tavaline tsiviilkasutuses (0,8–1,0 mm); Üldine vastupidav (1,2 mm); Väga vastupidav (1,5 mm). Paksused üle 1,5 mm ei ole laos ja nõuavad eritellimust (12-tööpäevane tarneaeg).

2 tsingitud katte konfiguratsioon (korrosioonikaitse tsoonis)

1. Kuivad sisemaapinnad: kahepoolne galvaniseerimine (80–120 g/m²); 20-aastane disaini kasutusiga.

2. Ranniku-/soolapihustusalad: kohustuslik kahepoolne kuumtsinkimine (275 g/m²); hoiab ära valge rooste tekkimise paneeli pinnal 3 aastat.

3. Happe/leelise keemilised valdkonnad: raske tsinkimine (450–600 g/m²); vajab sekundaarset kaitset tulekindlate ja korrosioonivastaste pealisvärvidega.

3 Betooni kattekihi paksuse nõuded

Ühtne 100 mm valamine on rangelt keelatud; paksus tuleb määrata paneeli profiili järgi: YX51 seeria kattekiht ≥101 mm; YX76/75 seeria ≥126 mm. Ebapiisav paksus põhjustab otseselt plaadi pragunemist ja liigset läbipainet.

4 rakendusstsenaariumi nelja peavoolu paneeliprofiili jaoks

Ühekordne integreeritud kohaletoimetamine

Erinevalt tarnijatest, kes pakuvad ainult avatud terasest terrassipaneele põrandatele, pakub HAISHENG terviklikku paketti – paneelid ja kõik tarvikud – ühest tehasest. See tagab vigadeta mõõtmete sobitamise ja kõrvaldab sellised probleemid nagu betooni lekkimine, mis on põhjustatud turult pärit tarvikute ja paneeliprofiilide kokkusobimatusest.

1 Peamiste terrasside tehnilised andmed

- Standardvaru pikkused: 6/9/12m; kohandatud pikkused üle 15 m nõuavad segmenteeritud transporti.

- Kohustuslikud ümbermõõdunõuded: tekiotsad peavad ulatuma ≥50 mm terastala ülemisele äärikule; Ringi pikkuse omavoliline lühendamine kohapeal on keelatud ja kuulub kohustuslikule kontrollile.

- Profiili klassifikatsioon: keskmise ribiga (51 mm) tsiviilkasutuseks; kõrge ribiga (75/76 mm) raskeveokite tööstuslikuks kasutamiseks; ärge segage tüüpe.

2 nihkepoldi ankurdussüsteem

- Naastude materjal: ML15 spetsiaalne konstruktsiooniteras (hoiab ära tavaliste süsinikterasest naastude puhul levinud väsimusmurdude).

- Tehniliste andmete sobivus: YX51 paarid φ16 × 80 naastudega; YX76 paarid φ19 × 90 naastudega; ristmudelite segamine on rangelt keelatud.

- Ehitustarvikud: Täisrendipaketid sisaldavad keraamilisi ümbriseid ja inverternaastkeevitusseadmeid; kohustuslik naastude vahe ≤600mm.

3 serva tihendamine ja süstmördi lekke vältimine

- Otsasulgurid: spetsiifilised mudelid 51/76 profiilidele; valmistatud tsingitud terasest, mis sobib terrassiga; kohapeal valmistamine lehtmetallist on keelatud (rooste/irdumisohu tõttu).

- L-kujuline servade tihendus: konsoolplaatide, liftiavade ja ventilatsioonišahtide tihendamiseks.

- Vahetihendus: butüülhermeetik; sobib 0–5 mm vahede jaoks paneelide vahel; vastupidav betooni leeliselisusele.

4 Tekkide kinnitamise ja tugevdamise tarvikud

- Esmane fikseerimine: Täisläbiv punktkeevitus otstes; naastude läbiv punktkeevitus; blokeeruvad küljeõmblused koos katkendliku punktkeevitusega 500 mm vahedega.

- Lokaalne tugevdus: φ4,8 tsingitud isepuurivad kruvid; kasutatakse ainult avade, nurkade või läbipaindepunktide tugevdamiseks; mitte esmaseks struktuurseks fikseerimiseks.

5 Kohavalatava betooni standardne tugevdusskeem

- Pealmise kihi pragunemisvastane põhitugevdus: Φ10–Φ12 @ 200–250 mm; pidev paigutus piki ulatust, et vältida pinna kokkutõmbumise pragusid.

- Põikjaotustugevdus: Φ8 @ 250mm; paigutatud risti põhisarrustusega, et hajutada kontsentreeritud koormusi. Spetsiaalne tugevdus: avadesse lisatud radiaalne tugevdus; φ6 terasvõrk, mis asetatakse suure koormusega põrandatele, et minimeerida plaatide vajumist tulevikus.

6. Spetsiaalsed ajutise toestuse spetsifikatsioonid avatud ribiga terrassile

- Toetuse päästiku lävi: Toestus on kohustuslik vabade vahekauguste korral, mis on >2,5 m; erandeid pole lubatud.

- Toetuse tüübid: portaalraami terasest toestus (kiire paigaldamise jaoks); Täislahtrilised terastorust tellingud (eriti suurte sildevahede jaoks).

- Eemaldamise kriteeriumid: eemaldamine on lubatud alles pärast seda, kui välikõvastunud betooni katsekehad saavutavad 75% projekteeritud tugevusest ja mõõdetud läbipaine on ≤L/250.

Kategooriatevaheline võrdlev analüüs

I. Põhilised diferentseeritud eelised

1. Madalamad tooraine hankimise kulud: sama plaadi paksuse ja ribi kõrguse korral vajavad avatud terasest põrandapaneelid 12–18% vähem materjali (voldimata laius) ja pakuvad suuremat katvust tonni kohta, vähendades suure pindalaga põrandakatete peamist materjalieelarvet 7–11%.

2. Nullkulu kohapealsed avad: avatud ribikanalid välistavad vajaduse spetsiaalsete aukude lõikamise tööriistade järele; tehno- ja seadmete avasid saab lõigata gaasilõikuse abil. Need kohanduvad hästi ebakorrapäraste või kumerate korruseplaanidega, kusjuures mahajäetud kasutusmäär ulatub kuni 92%.

3. Kõrge naastude keevitamise läbimise määr: takistusteta ribid võimaldavad vertikaalset keevituspüstoli positsioneerimist, saavutades 99% läbimissageduse (võrreldes >15% ümbertöötlemissagedusega külmringi/mittetäieliku sulandumise korral suletud ribiga kattekihis).

4. Tugev betooni blokeeringu stabiilsus: trapetsikujulised lahtised ribid loovad ristlõikeefekti, suurendades betooni sideme tugevust 23% ja takistades seismiliste sündmuste ajal teras-betooni kihistumist.

5. Põhikonstruktsiooni vähendatud koormus: 8% kergem omakaal sama katteala puhul võimaldab väiksemaid terastala ja samba ristlõikeid, vähendades konstruktsiooniterase kogutarbimist 3%–5%.

6. Mugav paigaldusjärgne hooldus: lahtised põhjaribid võimaldavad vahetult paigaldada riputusvardad ja lae riputuspunktid ilma paneeli tsingitud katet kahjustamata.

7. Lühikesed tarneajad: lihtne rull-vormimisvormi struktuur võimaldab tootmiskiirust 8–15 m/min; rohke laovaru tagab täisveoki saatmise 3 päeva jooksul.

II. Kolm objektiivset puudust ja leevendusstrateegiat

1. Piiratud toestuseta ulatus: maksimaalne toetamata vahemik on ainult 2,4 m. Leevendus: Planeerige ette ajutised toed; HAISHENG pakub tasuta tugipaigutuse jooniseid.

2. Nõrk tulepüsivus: Palja paneeli reiting on 0,25h; komposiitplaadi reiting on 1,0–1,5 tundi. Leevendus: kandke paneeli pinnale 10 mm paksune üliõhuke tulekindel kate, et see vastaks II klassi tuleohutusnõuetele.

3. Kehv alumine esteetika: ribiprofiil nõuab varjamiseks ripplage. Leevendus. Lae paigaldamise ajakava lühendamiseks tarnige ribiprofiili jaoks kohandatud laekattekanaleid.

Tehase täielik kvaliteedikontrolli protsess

1. Kahekordse kontrolliga tooraine sissevõtt

- Dokumentide kontrollimine: kontrollige veski materjali originaalsertifikaate ja kolmanda osapoole tsinkkatte katseprotokolleid; tagasi lükata jälgimatud lahtised poolid.

- Kohapealne proovide võtmine: voolikutugevuse ja tsinkkatte massi testimiseks proovige juhuslikult 1 igast 5-st avatud terasest põrandapaneelide rullist; laineliste servadega või kumerusega pooli tagasilükkamine (kõverus).

- Eellõikamine: lõigake toormaterjali laius vastavalt konkreetsele paneeliprofiilile, et vältida profiili nihkumist vormimise ajal.

2. Täppiskontroll tootmisliini moodustamise ajal

- Tasandusprotsess: 13–19 rulliga mitmesuunaline nivelleerimine, et kõrvaldada sisemine pooli pinge; pinnatasasus ≤2 mm/m.

- Rullvormimine: 18–26 progressiivsete rullide komplekti külmvormimiseks ümbritseva õhu temperatuuril; null-kõrgtemperatuuriline töötlemine kaitseb tsinkkatet, vältides kattekihi delaminatsiooni.

- Riiklike tolerantside range järgimine: ribi kõrgus ±1,0mm, ribi samm ±1,5mm, paneeli laius ±2mm; lubatud hälbeid ületavad esemed lammutatakse või töödeldakse ümber.

3. Lõikamise ja järeltöötluse detailid

- PLC-juhitav lendava lõikelõike: pikkusviga ≤2mm paneelidel kuni 10m; sisselõigetel pole rullunud servi ega jäme.

- Käsitsi lihvimine: enneaegse roostetamise vältimiseks silu ära lõigatud servade ümberpööratud tsinkkate; lõigake samaaegselt samast partiist sobivad otsaotsad ja servaliistud, et tagada ühtsed tsinkkatte spetsifikatsioonid.

4. 6 kohustuslikku tehaseülevaatust

Geomeetriliste mõõtmete täielik kontroll; paneeli pinna välimuse visuaalne kontroll; proovide võtmine kahepoolse tsinkkatte kaalu jaoks; katte adhesioonikatse 180° ribi painutamise teel; üksikute paneelide kõveruse kontroll; mudeli ja partii numbri märgistuse kontrollimine.

5 Hoiustamine, pakendamine ja kaitse

Kihiline virnastamine spetsifikatsiooni järgi; tsingitud nurgakaitsed otstes, et vältida transpordikahjustusi; 6-meetrised paneelid, mis on kinnitatud 3 terasribaga kimbu kohta; hoitakse kontrollitava temperatuuriga kuivas siselaos, et vältida niiskusega kokkupuudet ja välistingimustes ladustamisega kaasnevat "valgeroostet".

Mõõdetud mehaanilised ja vastupidavusparameetrid

1 Põhiprofiilide omakaalu ja ristlõike jäikuse parameetrid

2 Maksimaalne toetamata ulatus

Katsetingimused: 120mm sisse valatud betoon; ehituslik pingekoormus 2,0 kN/m²; läbipaine ≤ L/180

- YX51: 0,8 mm = 2,1–2,3 m; 1,0 mm = 2,4–2,7 m; 1,2 mm = 2,8–3,0 m

- YX76: 1,0 mm = 2,8–3,2 m; 1,2 mm = 3,3–3,6 m (avatud profiiliga terrassiava ülemine piir)

3 Kandevõime, tulekindlus ja vastupidavus

- Kasutusetapi kandevõime: Standardpõrandakate 3,5–5,0 kN/m²; raske kandevõime kuni 8 kN/m² paksema alusterase + betooniga

- Läbipainde normid: Ehitus ≤ L/180; Teenindus ≤ L/250

- Vastupidavus: 25–30 aastat (Z275 galvaniseerimine normaalses sisemaa keskkonnas)

- Tulepüsivus: Komposiit teras-betoon 1,0–1,5h; paljas tekk 0.25h

Hangete valiku kiirjuhend

1. Standardsed büroohooned/sisepoolsed poolkorrused: YX51-305-915 profiil + 0,8/1,0 mm alusteras + φ16 lõikepoldid + YX51-tüüpi otsasulgurid + ülemine tugevdusvõrk; ei ole vaja täielikku toestust.

2. Raskeveokite ladu/rasketööstuslikud töökojad: YX76-344-688 profiil + 1,2/1,5 mm alusleht + φ19 lõikepoldid + tüüp 76 otsasulgurid + kahekihiline kahesuunaline tugevdus + täisulatuslik ajutine toestus.

KKK

1. K: Kas põrandate jaoks mõeldud põrandate avatud terasest terrasspaneelid võivad asendada põrandaplaadi alumise tõmbetugevduse?

V: Need võivad asendada põhjatõmbearmatuuri tingimusel, et armatuur vastab riiklikele standarditele; ülemist pragunemisvastast tugevdust ei saa aga ära jätta ja see tuleb projektijoonistel eraldi täpsustada.

2. K: Kas materjali lõikamine kahjustab tsingitud korrosioonivastast katet?

V: Internetis lendav lõikelõikus ei põhjusta kõrgel temperatuuril põletusjälgi; ainult lõigatud otspind paljastab toorterase ja saadetisega kaasas olev tsingirikas värv võimaldab kohapeal parandada.

3. K: Mis on piirkonnaülese tarnimise tarneaeg?

V: Tavalised laos olevad kaubad tarnitakse täisveokitena 3 päeva jooksul; kohandatud profiilid võtavad aega 7–12 päeva. Peamiste teraskonstruktsioonide projektide jaoks on otsevedu saadaval suurematesse linnadesse üle kogu riigi.
