Hoonete suletud teraspõrandate terrassipaneelid

Kolmanda põlvkonna profileeritud terasest terrassitootena kasutavad hoonete suletud teraspõrandapaneelid täielikult suletud õõnsuskonstruktsiooni koos integreeritud nihkeribidega. Need võivad täielikult asendada põrandaplaadi alumised tõmbetugevdusvardad, pakkudes samal ajal kolme peamist eelist: välistab vajaduse ulatusliku raketise järele, võimaldab kahjustusteta vedrustust alumiselt küljelt ja tagab kõrge tulekindluse. HAISHENG pakub kõikehõlmavat paketti, mis sisaldab paneele, otsakatteid, vedrustuse riistvara ja lukustustööriistu, mis lahendab tõhusalt levinud ehitusprobleemid, nagu komponentide mittevastavus osade kaupa hankimisest, ebatõhus kohapealne naastude keevitamine, tsingitud katte kahjustused lae paigaldamisel ning plaadi pikaajaline roostetamine või pragunemine.

Toote määratlus

1. Hoonete suletud teraspõrandaga terrassipaneelid (kood: YXB):

Kolmanda põlvkonna püsivalt profileeritud terasest terrassi aluspind, mis on valmistatud külmvaltsitud ülitugevast kuumtsingitud terasribadest. Sellel on täielikult suletud blokeerivad ribid ja eelnevalt vormitud nihkekindlad ribid. Ehituse ajal toimib see paigalvalatud betooni püsiva raketisena; Hooldusfaasis on teras täielikult betooni sisse põimitud, et toimida plaadi alumise külje esmase tõmbetugevdina, luues komposiit teras-betoonist kandekonstruktsiooni. See disain erineb avatud ribiga või poolavatud (kitsendatud avanemisega) ribikonstruktsioonidest.

2. Mudelinimede konventsioon:

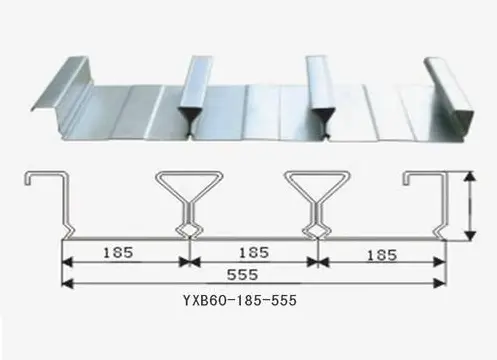

YXB – ribi kõrgus – ribi samm – efektiivne laius (mm)

Tavalised standardmudelid:

YXB65-170-510, YXB65-185-555, YXB66-240-720 (turul kolm domineerivat profiili)

3. Põhimaterjali spetsifikatsioonid

1) Alusleht: S350GD/S420GD+Z ülitugev kuumtsingitud teras; voolavuspiir ≥350 MPa; standardpaksused: 0,75/0,8/1,0/1,2 mm (kinnise ribiga profiilid ületavad harva 1,2 mm).

2) Tsingitud kate: Z120 g/m² sisemaa jaoks; Z275 g/m² niiskete rannikualade jaoks; alusmaterjali standard: GB/T 2518.

3) Konstruktsiooniomadused: täielikult tasane ja suletud põhi; suletud ribiõõnsused; pinnale blokeerivad nihkekindlad sooned; betoon kapseldab täielikult ribi korpuse; side- ja nihkekindlus on palju paremad kui avatud ribiprofiilid.

4. Rakenduse stsenaariumid

Kõrghooned, ärikompleksid, haiglad, andmekeskused, suure koormusega seadmete platvormid ja tiheda kommunaaltorustikuga laeprojektid.

5. Alusmaterjalide valik ja liigitamine

Märkused paneeli paksuse valiku kohta: suletud profiiliga terrass pakub suurt konstruktsiooni jäikust; paksuseid üle 1,2 mm kasutatakse kohapeal harva. 0,75/0,8 mm paneele kasutatakse madala koormuse või tiheda lae riputusega aladel; 1,0/1,2 mm paneelid on kõrghoonete projektide standard; eriti paksud paneelid on saadaval ainult eritellimusel (10-tööpäevane tarneaeg).

6. Keskkonnatingimustele vastavad galvaniseeritud kattelahendused

- Kuiv sisekeskkond: Z120g/m² kahepoolne kuumtsinkimine; projekteeritud kasutusiga 28 aastat.

- Ranniku (soolapihustus) või niisked maa-alused ruumid: Z275g/m² kahepoolne kuumtsinkimine; vastupidav kloriidioonide korrosioonile.

- Keskkonnad, kus on keemilisi söövitavaid aineid: AZ150 Al-Zn sulamiga kaetud alusmaterjal; parem happe- ja leelisekindlus võrreldes tavalise kuumtsinkimisega.

7. Peavooluprofiilide geomeetriliste mõõtmete tolerantsitabel

Terviklik integreeritud tugisüsteem

3.1 Standardsed tehases tarnitavad tarvikud

1. Spetsiaalsed otsakatted suletud profiiliga terrassile: sisaldab tala otsakatteid ja külgmiste servade katteid; fikseeritud kõrgus 65 mm; tsinkkatte spetsifikatsioonid vastavad täpselt terrassipaneelidele. Paigaldamine tala/plaadi otstesse on vabatahtlik ≤2,8 m vaba sildevahe korral, et vähendada tööjõukulusid (see vabastus ei kehti avatud profiiliga terrasside puhul).

2. Kohandatud servade viimistluskomponendid: L-tüüpi ja Z-tüüpi tsingitud servaviimistlus (0,6–0,75 mm paksune); sobib kõrguse muutmiseks, plaatide üleulatuvateks osadeks ja seadmete avade ümber ääristamiseks.

3. Vuukide tihendusmaterjalid: suletud pooridega vahtplastist tihendusribad; sisestatakse külgmistesse lukustusvuukidesse, et vältida betoonisõnniku lekkimist.

3.2 Kohapealsed struktuursete ühenduste tarvikud

1. Nihkeühendused: ML15 silindrikujulised keraamiliste ümbristega naastud; Φ16 0,75–0,8 mm paneelide jaoks; Φ19 1,0–1,2 mm paneelide jaoks. Kinnise profiiliga tekkide naastude vahekaugust saab suurendada 15% võrra; terase kulu on väiksem kui avatud profiiliga tekkidel.

2. Paneelide blokeerimine/kinnitus: ST6.3 ääriku isepuurivad kruvid + professionaalsed suletud tekiga õmblustangid; punktkeevituse asemel kasutatakse mehaanilist õmblust, et kaitsta paneeli pinnal olevat galvaniseeritud katet.

3. Mittepurustavad vedrustuse tarvikud: Tuvisaba-pandla riidepuud; pole vaja puurimist ega keevitamist – need klõpsavad otse paneeli põhjas asuvatesse suletud soontesse. Ühepunktiline kandevõime ≥ 1,2 kN; ühildub tulekindlate õhukanalite, madalpinge kaablirennide ja ripplae raamidega.

3.3 Tugevdamine ja konkreetne kooskõlastamine

Erinevalt avatud profiiliga tekkidest, mis nõuavad kahekihilist tugevdamist, välistavad suletud profiiliga tekid pideva põhjakihi tõmbetugevduse vajaduse. Vaja on ainult ülemise kihi HRB400 pragude kontrollimise tugevdust (negatiivsete paindemomentide jaoks) ja radiaalset tugevdamist avade ümber. Üldine terasekulu väheneb 25–40% ja kõik tugevduskonstruktsioonid vastavad CECS273 kontrollinõuetele.

3.4 Ajutine toestus ja tipptasemel korrosioonikaitse

1. Ajutine toestus: Φ48 terastoru tugipostid; tugivahed suurendatakse 0,6–0,8 m võrra võrreldes sama paksusega avatud profiiliga tekkidega, mistõttu ei ole vaja suurte põrandaplaatide puhul kasutada täispindala tellinguid.

2. Tipptaseme kaitse: Plasma lõikamise kulumaterjalid + tsingirikas remondivärv; kõik lõigatud servad peavad olema kaetud tsingirikka värviga, et vältida lõikepindade enneaegset roostetamist.

Eristajad avatud profiiliga ja vähendatud avanemisega (tvisabaga) põrandatekkidest

4.1 Hoonete suletud teraspõrandate terrassipaneelide peamised eelised

1. Kulude kokkuhoid tänu pikkadele avadele ja raketisevabale konstruktsioonile: kastitaoline suletud õõnsus pakub suurepärast paindejäikust. 1,0 mm YXB65 paneel võimaldab kuni 3,4 m toetamata vahemikku (võrreldes avatud profiiliga tekkide 2,5 m piiranguga), mis vähendab tellingute rentimise ja püstitamise tööjõukulusid 62% võrra 10 000 m² põranda kohta.

2. Kulude kokkuhoid kogu ripplae protsessis: alumine külg on täiesti tasane, ilma väljaulatuvate ribideta, mis välistab vajaduse tsementmördiga tasandada. Mittepurustavad klambriga riidepuud hoiavad ära tsingitud katte kahjustamise ja sellele järgneva roostetamise, lühendades lae paigaldamise ajakava 20%.

3. Oma olemuselt tulekindel (katet pole vaja): ribid on täielikult betooniga kaetud; standardne plaadi paksus 110 mm saavutab tulepüsivusastme 1,5–2 tundi. Kõrghoonete projektid ei vaja tulekindlaid katteid, välistades spetsiaalse tuleohutuskontrolliga seotud kulud.

4. Vibratsiooni- ja deformatsioonistabiilsus: suletud ristlõiked pakuvad avatud trapetsikujuliste profiilidega võrreldes paremat väände- ja tuuletõmbekindlust; pikaajaline vibratsioon mehaanilistest ruumidest või katuseplaatidest ei põhjusta pinna süvendeid ega terase delaminatsiooni.

5. Madal kohapealne leke ja materjalikadu. Kahekordne lekketõkestamine mehaaniliste blokeerimis- ja tihendusribade kaudu annab betooni kadude määraks <1%, mis on palju madalam kui avatud profiiliga kattekihiga seotud 8–12%.

4.2 Puudused ja kohapealsed paranduslahendused

1. Kõrgem algmaterjalide ühikuhind: sama paksuse ja ribi kõrguse korral on toormaterjali arendatud laius suurem, mille tulemuseks on kõrgem ruutmeetri hind võrreldes avatud profiiliga terrassiga. Abinõu: kokkuhoid armatuurteraselt, tellingutelt ja tulekindlate kattekihtide kaotamisel vähendab tsiviilehituse kogukulusid 8–12%.

2. Raskused suurte avade lõikamisel: Suletud sisemine õõnsus takistab suurte avade otsest gaasilõikamist. Abinõu: seadmete avade tehasepoolne valmistamine, ainult väikesed torustiku/kanalite avad on tehtud kohapeal.

3. Madal naastude keevitamise efektiivsus: piiratud tööruum õõnsuses suurendab iga naastu keevitamiseks kuluvat aega 12%. Parandusmeetmed: HAISHENG pakub esialgseid paigutusjooniseid ja optimeerib naastude paigutust, et suurendada ehituse tõhusust.

4.3 Lõpliku valiku võrdlustabel kolme tekitüübi jaoks

- Avatud tekk: kulutundlikud projektid, suur kommunaalteenuste läbiviikude maht, siseruumide vahekorrusel ≤2,5 m.

- Suletud tekk: avalikud kõrghooned, andmekeskused; ei vaja raketist; kõrged tulekindlusnõuded; suure pindalaga ripplagede projektid.

- taandega tekk: tasakaalustatud kulud ja jõudlus; väikesed ja keskmise suurusega kaubanduskeskused; keskmise ulatusega kaubanduslikud põrandaplaadid.

Kogu tehast hõlmav täielik kvaliteedikontrolli protsess

5.1 Toormaterjalide kahekordne kontrollimine sisenemisel

- dokumentide kontrollimine: terasetehase suletud teraspõrandakattepaneelide ja kolmanda osapoole tsingi adhesioonikatsete aruannete originaalmaterjali kontrollimine; ringlussevõetud või galvaniseeritud terasrullide tagasilükkamine.

- Füüsiline punktkontroll: pisteline proovide võtmine 1 iga 4 mähise kohta, et kontrollida paksuse tolerantsi, riba kumerust (kõverus) ja katte defekte (paljad kohad); Kui need ei vasta nõuetele, tagastatakse terved mähised.

- Söötmise joondamine: fotoelektriline automaatse joondamise lahtirullimine kontrollib riba kõrvalekallet ≤1 mm-ni, vältides deformeerumist vormimise ja blokeerimise ajal.

5.2 Pinna eeltöötlus ja patenteeritud eelstantsimisprotsess

- Kinnise teki spetsiifiline nihkevõtmega mulgustamine (protsess, mida avatud tekiga tootmises ei leidu): nihkevõtmete pidev stantsimine võrgupiirkonnas ±0,3 mm tolerantsi kontrolliga, suurendades terase-betooni sidepinda üle 35%; kõrgsurvetolmu eemaldamine pärast stantsimist puhastab tsinkräbu aukudest, et vältida tulevasi betooni tühimikuid/delamineerumist.

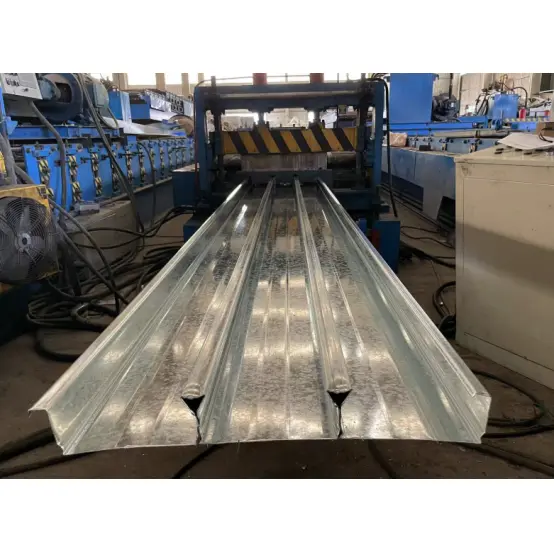

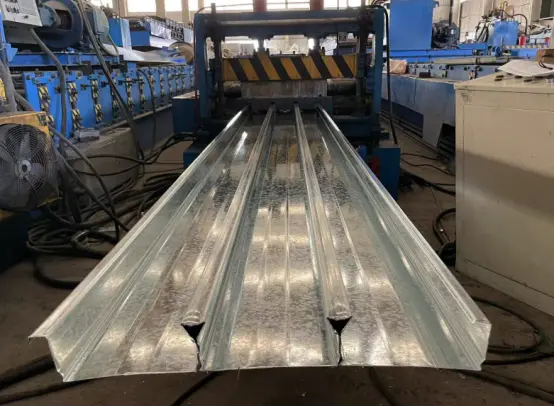

5.3 Kolmeastmeline progressiivne külmvaltsblokeering

1. Eelpainutamine (1-6 rulli): alusplaadi tasandamine, ribi seina nurkade eelvormimine ja paindepinge kõrvaldamine.

2. Ribade vormimine (7-10 rulli): ribi kõrguse tõstmine projekteeritud spetsifikatsioonidele ja varu jätmine blokeeriva voldi jaoks.

3. Suletud lukustus (11-16 rulli): kahesuunaline rull-pressimine sisemise blokeerimisõmbluse jaoks; õmbluse vahe ≤0,2 mm, vältides tulevasi veelekke või pragude tekkimist.

- Reaalajas veebipõhine CCD visuaalne kontroll: automaatne mõõtmete kontrollimine iga 30 sekundi järel; nõuetele mittevastavad paneelid lükatakse automaatselt tagasi ja nende edasiminek järgmistesse etappidesse ei võimaldata.

5.4 Lõikamine, viimistlemine ja tehase lõplik ülevaatus

- Lendava sae lõikamine: servo-juhitava pikkusega lõikamine; pikkuse tolerants ≤±2mm paneelidel kuni 12m; ei tsingikihi lõhenemist lõigatud servadel; ei mingit serva lokkimist.

- Tipptasemel korrosioonikaitse: käsitsi jäme eemaldamine, millele järgneb lõikepindadele tsingirikka viimistlusvärvi kandmine – see on suletud ribiga terrasside puhul kohustuslik tehaseprotsess.

- Kuue elemendi lõppkontroll: geomeetrilised mõõtmed, õmbluse välimus, katte nakkuvus, paindejõudlus, libisemiskindlus ja ladustamiskaitse; paindetesti proovid valitakse juhuslikult ja saadetakse testimiseks iga 5000 m² järel.

Mehaanilised parameetrid

6.1 YXB65-170-510 jaotise mehaanilised parameetrid

6.2 Toetamata tühiulatus ja kandevõime

YXB65 seeria: 0,8 mm = 2,6–3,0 m, 1,0 mm = 3,0–3,4 m, 1,2 mm = 3,4–3,8 m

YXB50 seeria: 0,8mm≤2,8m, 1,0mm≤3,2m

Lubatud ühtlane koormus (L = 3,0 m): 9 ~ 11 kN/㎡ (märg betoon + ehituslik pinge)

6.3 Südamiku vastupidavus ja tuleparameetrid

Liidese libisemiskindlus: ≥18kN/m, pikaajalisel kasutamisel ei delaminatsiooni

Tulekindlus: 1,5 ~ 2,0 h ilma tulekindla katteta

Kasutusiga: 30 aastat Z275 katte puhul ranniku mittesöövitavas keskkonnas

KKK

K1: Kas hoonete suletud teraspõrandakattepaneelid võivad täielikult asendada põhjatugevdusvardad?

V: Eeldusel, et need vastavad standardile JG/T363, saab S350GD alusmaterjalist suletud ribiga paneele (ribi kõrgus 65 mm) arvutada 100% plaadi esmasest tõmbearmatuurist, mis võimaldab täielikult kõrvaldada pidevad põhjasarrusvardad, ilma et tekiks probleeme joonise kinnitamisega. Ainult keldri katuseplaadid ja tõusukindlad katuseplaadid vajavad vähesel määral täiendavat põhjakonstruktsiooni tugevdamist; standardsed sisepõrandaplaadid seda ei tee.

Q2: Kas torujuhtmete riputamine suletud ribiga paneelide alumisest küljest kahjustab plaadi konstruktsiooni tulevase hoolduse käigus?

V: Ei. Spetsiaalsed tüübliklambrid lukustuvad paneeli põhjas asuvatesse suletud soontesse, puurimata auke või kahjustamata tsingitud katet ja terase kandevõimet; torujuhtmeid saab soovi korral ümber paigutada või eemaldada. Nõuetele vastavus säilib ühepunktilise vedrustuse koormusel kuni 1,2 kN; seda piiri ületavad koormused nõuavad plaadi tugevdamise asemel täiendavaid riputuspunkte.

Q3: Kuidas on võimalik saavutada suletud ribiga paneelide lõikeservade pikaajaline korrosioonikaitse kõrge õhuniiskusega rannikukeskkonnas?

V: Tehases kantakse peale esialgne tsingirikka värvi kiht; peale kohapealset lõikamist tuleb peale kanda teine ​​kiht külmpihustustsinkkatte (tavaline roostevastane värv on keelatud). Lisaks tuleb terastaladega kattuvad paneeliotsad korrosiooni eest tihendada, et vältida niiskuse sattumist ribiõõnsustesse; seda tihendit saab kontrollida samaaegselt peamise teraskonstruktsiooni korrosioonikaitsega.

4. küsimus: kuidas saab külmkeevitusi parandada, arvestades naastude keevitamiseks mõeldud piiratud ruumi?

V: Suletud ribipealsed piiravad keevituspüstoli nurka, mille tulemuseks on mittetäielik sulamiskiirus ligikaudu 3–5%. Parandusmeetmed: Vahetage lühikesed keraamilised rõngad ja reguleerige keevitusvoolu parameetreid; külma keevisõmblusega naastud (mittetäielik sulandumine) tuleb eemaldada ja uuesti keevitada – plaastrikeevitus tugevdamiseks on keelatud.

K5: Mis hetkel võrdsustuvad suletud ja avatud profiiliga terrasside kogukulud?

V: Suletud profiiliga terrassid pakuvad madalamat kogumaksumust projektidele, mis vastavad järgmistele kriteeriumidele: üks sildevahe > 3 m, ripplae pindala > 70% kogupinnast ja tulepüsivusnõuded ≥ 1,5 tundi. Kuigi esmase materjali ühikuhind on kõrgem, annab kokkuhoid tellingutel, tulekindlal kattekihil, lagede tasandamisel ja armatuurterasel kokkuvõttes 8–12% kulude vähenemise; vastupidi, avatud profiiliga terrass pakub paremat kulutõhusust väikese avaga mezzanine rakenduste jaoks.
