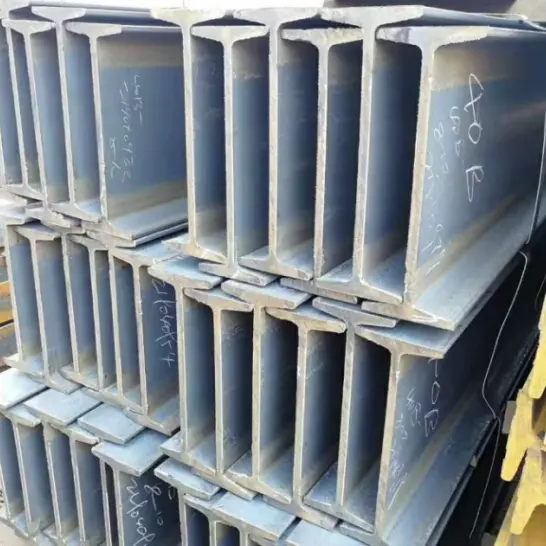

Kuumvaltsitud Struktuurne I Beam Steel

HAISHENG, usaldusväärne Hiina konstruktsiooniterase tootja ja ühekordne tarnija, laos on kuumvaltsitud I tala konstruktsiooniterast, mis on toodetud GB/T 706 kaupa kvaliteediklassidega Q235B ja Q355B. Kitsenevate siseäärikute ja ebaühtlase paksusega on see ökonoomne ja lihtne töödelda. Seda kasutatakse laialdaselt kergete sekundaarsete talade, platvormide, tugede ja ajutiste kergete teraskonstruktsioonide jaoks, see on tavaline kuumvaltsitud sektsioon väikeste ja keskmise pikkusega hoonete jaoks.

Toote peamised omadused

I. Sektsioon- ja mehaanilised omadused

1. Sisemised äärikupinnad on kaldu, ääriku paksus kitseneb seest väljapoole; selle tulemuseks on pinge ebaühtlane jaotumine lõikes ja suhteliselt nõrk külgjäikus.

2. Kuumvaltsitud I tala konstruktsiooniteras ühe tervikliku üksusena ilma keevisliideteta, mille tulemuseks on madal jääkpinge ja hea konstruktsiooni stabiilsus.

3. Pakub korralikku paindekindlust, kuid keskmist väände- ja külgnihkekindlust; ei sobi pikaajaliseks, suure tuulekoormuse või suure koormusega rakendusteks.

II. Majandus- ja hankeomadused

1. Klassikaline tootekategooria, millel on lai valik spetsifikatsioone; laialdaselt saadaval laos, lihtne hankida ja konkurentsivõimelise hinnaga.

2. Sama kandevõime korral on materjalikulu suurem kui kuumvaltsitud H-taladel, mistõttu on see kergete konstruktsioonide puhul säästlikum.

III. Ehitus- ja kasutusomadused

1. Regulaarne kuju hõlbustab sekundaarset töötlemist (lõikamine, keevitamine, puurimine) ja mahutab erinevaid kohapealseid ühendusviise.

2. Mõõdukas omakaal muudab tõstmise ja paigaldamise lihtsaks; ideaalne lihtsate hoonete ja ajutiste ehitiste jaoks.

3. Omab kuumvaltsitud "must" freesskaala viimistlust; võib läbida rooste eemaldamise ja korrosioonivastase katte vastavalt vajadusele, et see sobiks sise- ja tavaliste väliskeskkondadega.

IV. Võrdlus kuumvaltsitud H-taladega

1. Külgmine jäikus on oluliselt väiksem kui H-taladel; ei sobi kasutamiseks kõrghoonete sammastena ega pikkade vahede puhul peataladena.

2. Sektsiooni efektiivsus on suhteliselt madal, suurte koormuste korral on vaja rohkem materjali.

3. Suurepärane kulu ja tulemuslikkuse suhe; jääb laialdaselt kasutuseks kergete ja lihtsate teraskonstruktsioonide puhul.

Kasutusalad ja rakendusala

I. Peamised kasutusalad

1. Põranda/katuse lisatalad ja lihtsalt toestatud talad: Kuumvaltsitud I tala konstruktsiooni terast kasutatakse kergete põranda- ja katusekoormuste toetamiseks, tavaliselt väikese kuni keskmise avaga kandesüsteemides.

2. Platvorm ja jalgtee talad: tööstusettevõtete, seadmete platvormide, hooldusteede ja pukkide esmased ja sekundaarsed kandekomponendid.

3. Toed ja toed: torutugede, seadmete kinnituste, seinakinnituste ja ajutiste tugiraamide valmistamine.

4. Sildid ja seinaraamid: Kergete tööstushoonete, ehitusplatsi kaitseraamide ja lihtsate ümbriste karkasside katuserestid.

5. Väikesed raamid, talad ja sambad: talad ja sambad kergete terasraamide jaoks madala kõrgusega lihtsates konstruktsioonides, nagu töökojad, laod ja autovarjualused.

6. Ehitusmasinate komponendid: tõsteseadmete alused, sõiduki šassii, ajutised kaevetööde toetusalused jne.

II. Kohaldamisala

1. Tööstushooned: kergetööstusettevõtted, laod, töökojad ja väikesed laohoidlad; kasutatakse peamiselt sekundaarsete kandekomponentide jaoks.

2. Ajutised/lihtsad tsiviilehitised: ehitusplatsi ajutised rajatised, autovarjualused, varikatused, lihtsad hoiukuurid ja moodul-/mobiilhooned.

3. Munitsipaalinfrastruktuur: munitsipaalehitised, kaitsepiirete toed, jalakäijate kõnniteede toed ja väikesed estakaadid.

4. Elektromehaaniline tugi: elektrijaamade ja keemiatehaste toruraamide toed, seadmete alused ja HVAC-torude riputid/toed.

5. Ajutised ehitusrajatised: kaevetööde toetus, tellingute alused ja ajutised kanderaamid ehituseks.

6. Muud valdkonnad: Põllumajandusmasinate šassii, väikeste transpordivahendite karkassid ja lihtsad laoriiulid.

Peamised jõudlusparameetrid

Standardid: GB/T 706-2016, GB/T 700, GB/T 1591

I. Tavalised materjalid ja mehaanilised omadused

II. Jaotise nimetus ja spetsifikatsiooni üksikasjad

1. Nimetusvorming: mudel + kõrgus (nt 10#, 12#, 14#, 16#, 20a#, 20b#). Sama kõrguse jaoks on olemas alamtüübid (a, b, c); lina ja ääriku paksused suurenevad järk-järgult, mille tulemuseks on suurem kandevõime.

2. Sektsiooni omadused: ääriku sisepinnal on 1:6 kalle; äärik on juurest paksem ja servast õhem, mille tulemuseks on ebaühtlane pingejaotus läbi lõigu.

III. Üldised spetsifikatsioonid (mudel + sektsiooni mõõtmed)

Formaat: kõrgus × ääriku laius × võrgu paksus

·10#: 100 × 68 × 4,5

·12#: 120 × 74 × 5,0

·14#: 140 × 80 × 5,5

·16#: 160 × 88 × 6,0

·18#: 180 × 94 × 6,5

·20a#: 200×100×7,0; 20b #: 200 × 102 × 9,0

·25a#: 250 × 116 × 8,0; 25b #: 250 × 118 × 10,0

·30a#: 300×126×9,0; 30b #: 300 × 128 × 11,0

IV. Mõõtmete ja kuju tolerantsid

1. Standardsed fikseeritud pikkused: 6m, 9m, 12m; saadaval kohandatud lõikamine.

2. Sirgus (kamber): ≤2mm meetri kohta; kogukamber ≤0,2% kogupikkusest.

3. Keerd ja otsapinna perpendikulaarsus vastavad riiklikele standarditele, tagades täpsuse paigaldamise ja ühendamise ajal.

V. Pinna ja töötlemisomadused

1. Tarnetingimus: Kuumvaltsitud freesiga (must viimistlus).

2. Töödeldavus: sobib lõikamiseks, puurimiseks, keevitamiseks ja painutamiseks; mugav sekundaarseks töötlemiseks.

3. Korrosioonikaitse: töötlemata olekus kaitsmata; võib läbida rooste eemaldamise, värvimise või kuumtsinkimise.

VI. Keskkonna- ja struktuuriparameetrid

1. Töötemperatuur: -20°C kuni 80°C.

2. Konstruktsiooniomadused: mõõdukas paindekindlus; suhteliselt madal väändetakistus ja külgmine jäikus; ei sobi pikkade vahemike, suure tuulekoormusega alade või kõrghoonete esmaste kanderollide jaoks.

3. Koormussobivus: kasutatakse peamiselt lihtsalt toestatud talade ja kerge koormusega komponentide jaoks; vältige pikaajalist ekstsentrilist koormust.

Kuumvaltsitud I tala konstruktsiooniterase tehniliste andmete tabel
