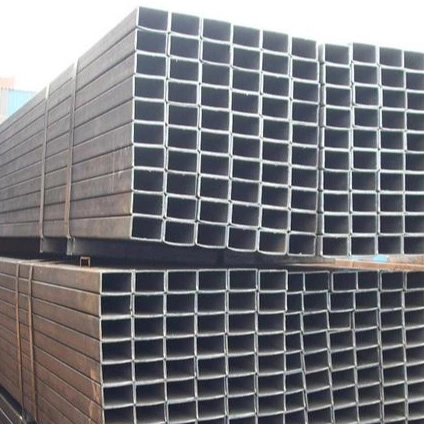

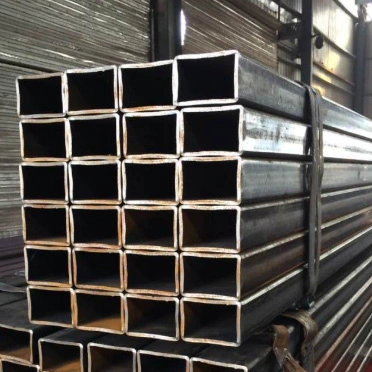

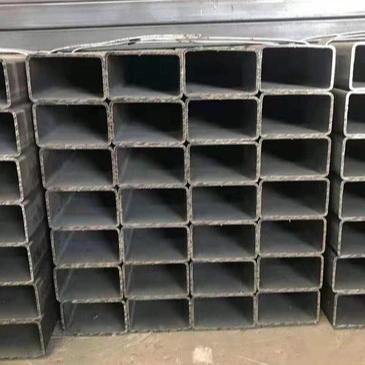

Ristkülikukujulised õõnsad konstruktsiooniterastorud

Ristkülikukujulisi õõnsaid konstruktsiooniterastorusid kasutatakse laialdaselt sellistes rakendustes nagu terastalad ja -sambad, kardinaseinad, korpuse karkassid, seadmete nagid, kaitsepiirded ja ehitusmasinad. Need toimivad tõhusalt esmaste kandekomponentidena, sobides samas ka erinevate arhitektuursete kujundite ja korpuse konstruktsioonide jaoks.

Toote omadused

I. Konstruktsiooni- ja mehaanilised omadused

1. Õõnes ristkülikukujuline ristlõige tagab suure jäikuse painde ja külgsuunalise nihke vastu mõlemas suunas. Võrreldes ümmarguste torude või standardse konstruktsiooniterase kujuga pakub see paremat vastupidavust väände- ja külgdeformatsioonile, tagades tugeva üldise konstruktsiooni stabiilsuse.

2. Ühtlane ristlõike kuju ja lamedad pinnad tagavad koormuse ühtlase jaotumise. Üksikud torud taluvad olulisi vertikaalseid ja horisontaalseid koormusi, toimides sageli otse esmaste kandeelementidena.

3. Saadaval keevitatud ja õmblusteta tüüpidena: Keevitatud ristkülikukujulised torud pakuvad standardsete töötingimuste jaoks kõrget kulutõhusust; õmblusteta ristkülikukujulised torud, millel puuduvad keevisõmblused, tagavad suurepärase tugevuse, survekindluse ja väsimuse, muutes need ideaalseks suure koormuse ja tsüklilise laadimise stsenaariumide jaoks.

II. Välimus ja paigaldusomadused

1. Tasased välispinnad hõlbustavad splaissimist, kattumist ja süvistamist. Need sobivad tihedalt värviga kaetud teraslehtede, paneelide ja korpuse komponentidega, tagades puhta viimistluse ja servade tihendamise ehituse ajal.

2. Teravad servad ja ühtlane profiil ühendavad kandevõime esteetilise atraktiivsusega, muutes need sobivaks arhitektuursetele fassaadidele, maastikuraamistikele ja muudele disainile orienteeritud projektidele.

3. Teatud kandevõime korral on need kergemad kui täisterasest sektsioonid, vähendades tõhusalt üldist konstruktsioonikoormust ja säästes materjalikulusid.

III. Töötlemise ja ühendamise omadused

1. Neid saab lõigata, faasida, painutada, puurida ja keevitada. Sekundaarne töötlemine on lihtne, hõlbustades mugavat kohapealset ehitamist.

2. Mitmekülgsed ühendusmeetodid – sealhulgas keevitamine, poltidega kinnitamine ja neetimine – on lihtsate liigendite konstruktsiooniga ja kõrge paigaldusefektiivsusega.

3. Lai valik spetsifikatsioone, mis hõlmavad kõike alates väikestest dekoratiivtorudest kuni suure läbilõikega kandetorudeni, võimaldades paindlikku valikut.

IV. Korrosioonikindlus ja jõudlusnäitajad

1. Tarnitakse "mustas" (katteta) olekus; ühilduvad erinevate korrosioonivastaste töötlustega nagu kuumtsinkimine, külmtsinkimine, värvimine ja pulbervärvimine, mistõttu sobivad need nii sise- kui ka väliskeskkonda (kuiv või märg).

2. Hea külm- ja kuumtöödeldavus; stabiilsed mehaanilised omadused standardsetes töötemperatuurivahemikes.

V. Tootepiirangud

1. Nurkades tekib pingekontsentratsioon; need alad võivad tugeva löögi või korduva tsüklilise koormuse korral väsimuskahjustusi tekitada.

2. Kehv sobivus vedeliku transpordiks; kasutatakse harva torusüsteemides, kuna need on mõeldud peamiselt konstruktsiooni kandvateks ja karkassirakendusteks.

3. Suure spetsifikatsiooniga paksuseinaliste õmblusteta ristkülikukujuliste torude kõrged tootmiskulud toovad kaasa keevisversioonide hindadest oluliselt kõrgemad hinnad.

Kasutusalad ja rakendusala

I. Peamised kasutusalad

1. Peamised struktuurikomponendid

Kasutatakse tehaseraamide, portaalraamide, kastiprofiilidega talade ja sammaste, vertikaalsete sammaste, sõrestike ja põrandatugede jaoks; teraskonstruktsioonide südamiku kandev materjal.

2. Ehitusümbrised ja kardinaed

Välisseinte raamimine (varraste/naastude), katuseakende raamid, ukse- ja aknaraamid, katuserestid ja servade raamid; integreerub sujuvalt profileeritud teraslehtede ja muude paneelimaterjalidega.

3. Korpused ja kaitserajatised

Tehase piirdeaiad, teepiirded, trepikäsipuud, rõdupiirded, ehitusplatsi piirderaamid ja turvavõrgupostid.

4. Seadmete ja masinate raamid

Masinaalused, seadmete riiulid, tööpinkide raamid, laoriiulid, konteineriraamid ja sõidukite šassii karkassid.

5. Tehnika- ja ajutised rajatised

Lavafermid, kasvuhoonekarkassid, ajutised ehitusplatsi kaitseraam, tugi-/tugikonstruktsioonid ja moodulhoone karkassid.

6. Dekoratiiv- ja arhitektuuristruktuurid

Maastikustruktuurid, välisarhitektuurielemendid, sisekujunduse dekoratiivsed raamid ja vitriinkappide/kabiinide karkassid; ühendab kandevõime esteetilise atraktiivsusega.

II. Ristkülikukujuliste õõnsate konstruktsiooniterastorude kasutusala

1. Teraskonstruktsioonide ehitus: talad, sambad ja tugisüsteemid tööstusettevõtetele, ladudele, staadionidele ja kokkupandavatele hoonetele.

2. Arhitektuurne dekoratsioon: kardina seinte, uste ja akende, sise-/välisarhitektuurielementide ja näitusestendide ehitamine.

3. Munitsipaal ja transport: teede kaitsepiirded, munitsipaalehitised, maastikupergolad ja bussiootepaviljonid.

4. Masinate tootmine: üldotstarbeliste seadmete, ehitusmasinate, põllumajandusmasinate ja logistikaseadmete raamid.

5. Laondus ja logistika: raskeveokite riiulid, laoplatvormid ja konteineri abikonstruktsioonid.

6. Põllumajandus, metsandus ja aiandus: kasvuhooned, kariloomade varjualused ja põllumajanduslikud piirded.

Valikujuhend

· Keevitatud ristkülikukujulised torud: tavapärane tootetüüp, mis pakub kõrget kulutasuvust; kasutatakse laialdaselt standardsetes rakendustes, nagu üldine kandevõime, ehituspiirded, kaunistused ja piirded.

· Õmblusteta ristkülikukujulised torud: ülim tugevus, väsimuskindlus ja survetaluvus; kasutatakse peamiselt raskeveokite rakenduste, tsüklilise laadimise, kõrge spetsifikatsiooniga masinaraamide ja raskeveokite insenerikomponentide jaoks.

Peamised jõudlusparameetrid

Rakendusstandardid: GB/T 6728-2017 "Külmvormitud õõnesprofiilid"; GB/T 3094-2012 "Külmtõmmatud õmblusteta ruudukujulised ja ristkülikukujulised terastorud"

I. Tavalised materjalid ja mehaanilised omadused

Täiendavad üldparameetrid:

· Elastsusmoodul: 2,06 × 10⁵MPa

· Tihedus: 7,85 g/cm³

· Standardne töötemperatuur: -20°C kuni 200°C

II. Spetsifikatsiooni- ja mõõtmete süsteem

1. Määramise meetod

Välismõõtmed: pikkus × laius × seina paksus (ühik: mm); Näide: 100 × 50 × 3,0

2. Tavalised suuruskategooriad

· Väike (kaunistus / korpus / kaitsepiire): 20 × 10, 30 × 20, 40 × 20, 50 × 30; Seina paksus: 1,2–2,5 mm

· Keskmine (kiil / purlin / standardtalad ja sambad): 60 × 40, 80 × 40, 80 × 60, 100 × 50; Seina paksus: 2,0–5,0 mm

· Suur (põhisambad ja talad / raskeveokite fermid): 120 × 80, 150 × 100, 200 × 100, 250 × 150; Seina paksus: 4,0–12,0 mm

3. Pikkused ja tolerantsid

· Standardpikkused: 6 m, 9 m, 12 m; saadaval kohandatud pikkused

· Välismõõtme tolerants: ±0,8%

· Seina paksuse tolerants: standardne keevitatud toru ±10%; Õmbluseta toru ±7,5%

4. Teoreetiline kaalu arvutamise valem

W (kg/m) = 0,00785 × [(B + H) × 2–4t] × t (B = pikk külg, H = lühike külg, t = seina paksus)

III. Konstruktsiooni mehaanilised omadused

1. Ristkülikukujulised õõnsad konstruktsiooniterastorude ristkülikukujulised sektsioonid pakuvad suurt kahesuunalist paindejäikust (nii tugevatel kui ka nõrkadel telgedel) ning paremat külgstabiilsust ja väändekindlust võrreldes üksikute profiilidega, nagu ümmargused torud või H-talad, mille tulemuseks on tugev üldine konstruktsiooni stabiilsus.

2. Töötlemisomadused

· Painutuskatse: Toatemperatuuril 90° külma painutamine ilma pragude või kihistumiseta.

· Lamestamise test: talub survet kindlaksmääratud mõõtmeteni ilma seina pragunemiseta.

1. Stressi omadused: Nurkades esineb kerge pingekontsentratsioon; ei sobi rakendusteks, mis hõlmavad kõrgsageduslikke vahelduvaid löögikoormusi.

IV. Toote klassifikatsioon ja erinevused jõudluses

V. Pinnatöötlus ja korrosioonikaitse

1. Standardseisund: must viimistlus (kuumvaltsitud oksiidpind).

2. Levinud korrosioonikaitsemeetodid: kuumtsinkimine, külmtsinkimine, elektrostaatiline pulbervärvimine, korrosioonivastane värvimine ja fluorosüsiniku katmine.

3. Kuumtsinkimine Viide: keskmine tsinkkatte paksus ≥85 μm; vastupidavus välistingimustes ületab 15 aastat.

VI. Ühendusmeetodid

· Esmane: kaldkeevitus, täiskeevitus (ehituse alustala).

· Sekundaarne: ülitugevad poltühendused, isekeermestavad kruvid, neetimine.

· Ühildub erinevate teraskonstruktsioonisõlmedega, sealhulgas värviliste teraslehtede, H-talade ja nurkterasest.

VII. Sobivad ja keelatud rakendused

Sobivad

Tööstuslike seadmete talad ja sambad, kardinaseinad, karkassikarkassid, piirded ja piirded, laoriiulid, seadmete raamid, maastikukonstruktsioonid ja kokkupandavad teraskonstruktsioonid.

Ei sobi

Kõrgsurvevedeliku transport, kõrge temperatuuri/kõrgsurve torustik ja raskeveokite seadmete põhikonstruktsioonid, mis on allutatud tugevale mõjule või kõrgsageduslikule väsimusele.
