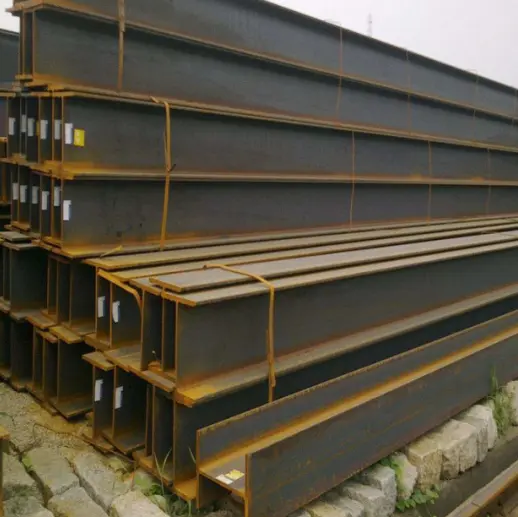

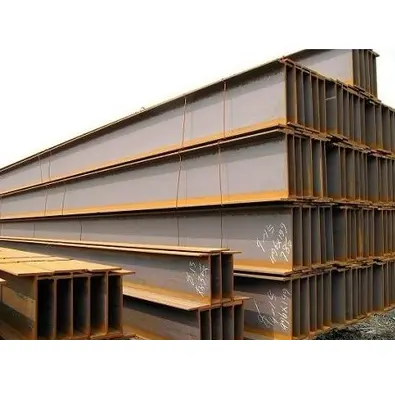

Kuumvaltsitud konstruktsiooni H-tala teras

Millised on kuumvaltsitud H-tala konstruktsiooniterase omadused?

I. Konstruktsiooni- ja mehaanilised omadused

1. Tõhus sektsioonide mehaanika: ühtlase ääriku paksuse ning paralleelsete sise- ja välispindadega sektsioonimoodul on ühtlaselt jaotunud. Need pakuvad tavaliste I-taladega võrreldes paremat painde-, nihke- ja väändekindlust, mille tulemuseks on kõrge kandevõime.

2. Stabiilne üldine jõudlus: moodustatud integreeritud kõrge temperatuuriga kuumvaltsimise teel ilma keevisliideteta, neil on madal jääkpinge ning need on vastupidavad deformatsioonile ja pragunemisele, tagades kõrge konstruktsiooniohutuse.

3. Kõrge jäikus ja stabiilsus: tugev üldine jäikus peab tõhusalt vastu vertikaalsetele koormustele, horisontaalsele tuulesurvele ja seismilistele jõududele, muutes need ideaalseks pika ulatusega, suure kandevõimega talade ja sammaste jaoks.

II. Majanduslikud ja materiaalsed omadused

1. Kerge ja materjalisäästlik: sama kandevõime jaoks vajavad nad vähem materjali kui traditsioonilised teraskonstruktsiooniprofiilid, vähendades tõhusalt hoone tühimassi ja vundamendi kulusid.

2. Standardsed spetsifikatsioonid: HW-, HM- ja HN-seeriate põhjalikud spetsifikatsioonid koos suure varuga hõlbustavad valikut ja hankimist.

III. Ehitus- ja kasutusomadused

1. Kõrge paigaldusefektiivsus: Regulaarne geomeetria ja suur liitetäpsus võimaldavad kasutada erinevaid ühendusviise (nt poltidega kinnitamine ja keevitamine), mille tulemuseks on lühemad ehitusajad kohapeal.

2. Lai kohanemisvõime: sobib otseseks kasutamiseks talades, sammastes, platvormides ja tugedes. Korrosioonivastaste katete või kuumtsinkimisega kombineerituna sobivad need kasutamiseks sise- ja välistingimustes, samuti standard- või korrodeerivates keskkondades.

3. Töötlemise lihtsus: Kergesti lõigata, puurida ja keevitada jäigastajate ja ühendusplaatidega, et täita erinevaid konstruktsiooniühenduse nõudeid.

Kasutusalad ja rakendusala

I. Peamised kasutusalad

1. Kandvad sambad. Kasutades peamiselt laiääriku (HW) tüüpi, on need peamised vertikaalsed kandvad komponendid, mis kannavad üle vertikaalseid koormusi ja tagavad üldise konstruktsiooni stabiilsuse.

2. Raami talad ja sambad: keskmise äärikuga (HM) sektsioonid sobivad terasraamisüsteemide jaoks, taludes nii vertikaalseid koormusi kui ka külgmisi jõude.

3. Primaarsed ja sekundaarsed talad: kõige laialdasemalt kasutatakse kitsa äärikuga (HN) sektsioone; need taluvad põranda- ja katusekoormust ning sobivad ideaalselt pikaajaliste põranda- ja katusesüsteemide jaoks.

4. Kinnitus-/tugikomponendid: kasutatakse seadmete tugede, toruraamide tugede, hooldusplatvormide, katusealuste jms valmistamiseks.

5. Komposiitkonstruktsioonid: kombineerituna betooniga, et moodustada teras-betoonist komposiittalasid ja sambaid kasutamiseks mitmekorruselistes ja kõrghoonetes.

II. Kohaldamisala

1. Tööstushooned

Erinevad teraskonstruktsiooniga tehased, laod, töökojad ja kraanatalasüsteemid; Kuumvaltsitud konstruktsioonilised H-talad on tööstuslike teraskonstruktsioonide põhimaterjal.

2. Avalikud ja tsiviilhooned

Suure ruumiga, pika ulatusega ehitised, nagu staadionid, näitusekeskused, transpordisõlmed (jaamad/lennujaamad), kaubanduskeskused, büroohooned ja mitmekorruselised elamukompleksid.

3. Omavalitsus ja infrastruktuur

Linnade kommunaaltunnelid, sillad, jalakäijate viaduktid, munitsipaalhoonete toed ja suurte välireklaamtahvlite karkassid.

4. Uus energia ja toetavad projektid

Fotogalvaanilised (PV) kinnitusstruktuurid, tuuleturbiinide alused, energiasalvestid ja teraskarkassid uue energiataristu jaoks.

5. Muud väljad

Suured seadmete alused, tööstusplatvormid, laevateki toed, logistika- ja laoriiulisüsteemid ning kokkupandavad terashooned.

Kuumvaltsitud H-tala konstruktsiooniterase peamised jõudlusparameetrid

Rakendusstandardid: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Tavalised materjalid ja mehaanilised omadused

II. Jaotis Liigitamise ja määramise reeglid

1. Klassifikatsioon

· HW (Wide-Flange H-beam): ääriku laius ≈ sektsiooni kõrgus; kasutatakse peamiselt veergude jaoks.

· HM (keskmise ääriku H-tala): keskmine ääriku laius; kasutatakse peamiselt raami talade ja sammaste jaoks.

· HN (kitsasäärikuga H-tala): suur ristlõike sügavus ja kitsad äärikud; kasutatakse peamiselt primaarsete ja sekundaarsete talade jaoks (suurim kasutusmaht).

2. Märgistusvorming: Kõrgus K × Ääriku laius B × Ratta paksus t1 × Ääriku paksus t2. Näide: HN400×200×8×13.

III. Mõõtmete ja kuju tolerantsid

1. Sektsioonide mõõtmete kõrvalekalle: järgib rangelt riiklikke standardpiiranguid, et tagada täpsus splaissimise ja paigaldamise ajal.

2. Sirgus (kamber/pühkimine): ≤2mm meetri kohta; koguhälve ei ületa 0,2% kogupikkusest.

3. Twist: puudub oluline väändedeformatsioon kogu pikkuses; vastab teraskonstruktsioonide paigaldamise nõuetele.

4. Fikseeritud pikkus: standardsed spetsifikatsioonid. 6m/9m/12m; Saadaval on ka kohandatud lõikamine jooniste alusel.

IV. Pinna ja töötlemise omadused

1. Tarnetingimus: Kuumvaltsitud "must" viimistlus (freeskaalaga).

2. Pinnatöötlus: sobib järgnevaks rooste eemaldamiseks, värvimiseks, tulekindlaks katmiseks ja kuumtsinkimiseks; kohandatav nii sise- kui väliskeskkonda.

3. Töödeldavus: saab lõigata, puurida, keevitada ja painutada; sobib erinevate konstruktsiooniühenduste valmistamiseks.

V. Töökeskkonna parameetrid

1. Standardne töötemperatuur: [vahemik] °C.

2. Madala temperatuuriga tingimused: äärmiselt külmades piirkondades kasutamiseks peab läbima madala temperatuuri löögikatse.

3. Korrosioonikindlus: alusmaterjalil puudub omane korrosioonikindlus; pinnakaitse on söövitavas keskkonnas kohustuslik.

VI. Konstruktsioonide kandevõime omadused

1. Ääriku ühtlane paksus ja paralleelsed sise-/välispinnad; kõrge ristlõike moodul, millel on suurepärane vastupidavus paindumisele, külgnihkele ja väändele.

2. terviklikult kuumvaltsitud (keevisühendusteta); madal jääkpinge; vastupidav deformatsioonile või pragunemisele pikaajalisel koormusel.

3. Suurem külgjäikus võrreldes standardsete I-taladega; ideaalne pikaajaliste konstruktsioonide ja suure tuulekoormusega hoonete jaoks.

Tehniliste andmete tabel
