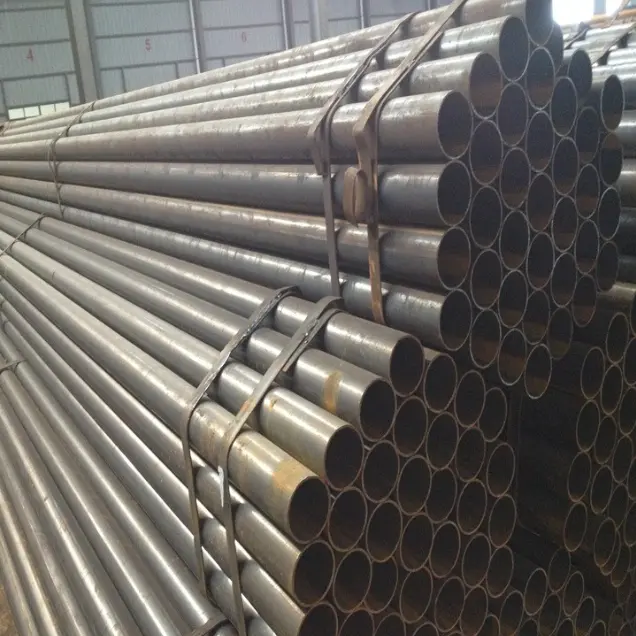

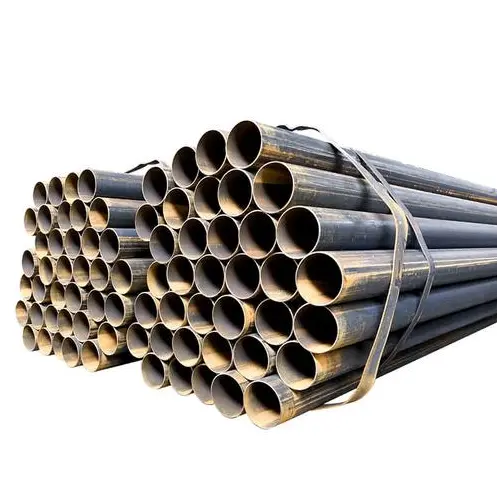

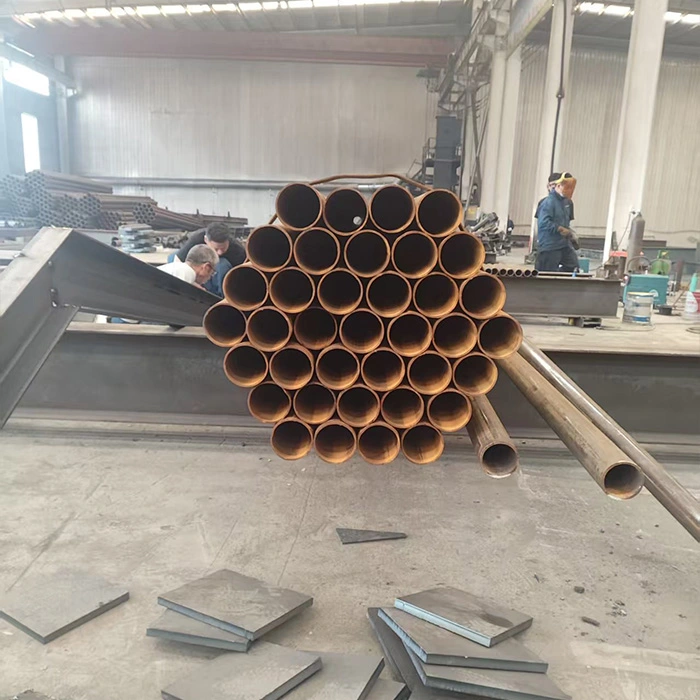

Keevitatud terastorud

Üldtuntud kui keevitatud terastorud, neid tooteid valmistatakse terasribade valtsimise ja keevitamise teel. Need jagunevad peamiselt sirg- ja spiraalõmblusega keevitatud torudeks, mis on toodetud vastavalt standarditele nagu GB/T 3091 ja GB/T 13793 ning tavaliselt valmistatud Q235B või Q355B terasest. Neid kasutatakse peamiselt madala rõhuga vedeliku transportimiseks, teraskonstruktsiooni talade ja sammaste, kaitsepiirete tugede, munitsipaaltorustike võrkude, elektromehaaniliste juhtmete ja ajutiste projektide jaoks, mistõttu need sobivad standardseteks töötingimusteks, mis hõlmavad ümbritsevat temperatuuri ja madalat kuni keskmist rõhku.

Toote omadused

I. Konstruktsiooni- ja mehaanilised omadused

1. Keevitatud terastorud valmistatakse terasribade valtsimise ja keevitamise teel ning neid on kahte tüüpi: sirge ja spiraalõmblus. Õõnes ümmargune ristlõige tagab ühtlase koormuse jaotuse ning suurepärast vastupidavust paindele ja väändele ning suurepärast üldist stabiilsust.

2. Üldine tugevus vastab madala kuni keskmise rõhuga rakenduste nõuetele. Suure läbimõõduga spiraalõmblusega keevitatud torud pakuvad tavaliste sirge õmblusega keevistorudega võrreldes paremat survetaluvust ja jäikust. Kuid keevisõmbluse piirangute tõttu ei sobi need äärmuslikesse tingimustesse, mis hõlmavad kõrget rõhku, kõrget temperatuuri või tugevat korrosiooni.

3. Sama kandevõime korral on need kergemad kui täisterasest osad, vähendades tõhusalt üldist konstruktsioonikoormust.

II. Tootmis- ja kuluomadused

1. Tootmisprotsess on küps, pakkudes suurt võimsust ja kiiret tarnimist. Turul on palju varusid ökonoomse hinnaga, mille tulemuseks on madalad üldkulud.

2. Saadaval on lai valik spetsifikatsioone – alates väikese läbimõõduga torudest kuni suure läbimõõduga torustike ja kolonntorudeni –, mis võimaldab paindlikku valikut.

III. Töötlemis- ja ehitusomadused

1. Sekundaarne töötlemine – nagu lõikamine, faasimine, keermestamine, painutamine ja keevitamine – on lihtne, lihtsustades kohapealset ehitamist.

2. Torud on ühtlaste mõõtmetega ning neid on lihtne käsitseda ja paigaldada. Erinevate tehniliste nõuete täitmiseks saab kasutada erinevaid ühendusmeetodeid, sealhulgas keevitamist, äärikuid, keermestamist ja soonega liitmikke. IV. Kasutus- ja korrosioonivastased omadused

1. Standardne tarne on "musta toru" kujul (katteta teras); Siiski saab rakendada selliseid töötlusi nagu kuumtsinkimine, värvimine, korrosioonivastased katted ja 3PE korrosioonivastased kihid. Need sobivad kasutamiseks nii sise- kui ka välistingimustes.

2. Paindlik rakendus: neid saab kasutada iseseisvalt vedeliku transporditorudena või monteerida kandvateks komponentideks, nagu terasest konstruktsioonitalad, sambad ja fermid.

V. Toote eristused ja piirangud

1. Sirge õmblusega keevitatud torusid kasutatakse tavaliselt väikese kuni keskmise läbimõõduga, madalsurvetorustike ja kergete teraskonstruktsioonide jaoks. Spiraalkeevitatud torusid kasutatakse peamiselt suure läbimõõduga torude jaoks, mistõttu need sobivad kaugtranspordiks ja suuremahuliste teraskonstruktsioonide komponentide jaoks.

2. Keevisõmbluste olemasolu tõttu on neil torudel madalam survekindlus, vastupidavus kõrgele temperatuurile ja väsimustugevus võrreldes õmblusteta terastorudega. Neid on rangelt keelatud kasutada kriitilistes survet kandvates rakendustes, mis hõlmavad kõrge rõhu all süttivaid/plahvatusohtlikke materjale või kõrge temperatuuri/kõrgsurve tingimusi.

Peamised kasutusalad ja rakendusala

I. Keevitatud terastorude peamised kasutusalad

1. Vedeliku transport

Kasutatakse selliste kandjate transportimiseks nagu kraanivesi, kanalisatsioon, madalrõhugaas, ventilatsiooni-/tolmueemaldusõhk ja üldotstarbelised õlid; need on tsiviil- ja tööstusvõrkude esmased torustikumaterjalid.

2. Terasest konstruktsiooni kandvad komponendid

Kasutatakse ümmarguste sammaste, sõrestike, katusetugede ja platvormide püstikute valmistamiseks; need võivad asendada teatud teraskonstruktsioonide kujusid abi- või mõõduka koormusega talade ja sammaste jaoks.

3. Kaitse ja ümbris

Kasutatakse sõiduteede kaitsepiirete, tehase piirdeaedade, treppide käsipuude, rõdupiirete, varraste ja välimiste stendide tugede jaoks.

4. Mehaanilised ja elektrilised tugisüsteemid

Kasutatakse veetorude, õhukanalite ja kaablirennide tugede ja riidepuude ehitamiseks, samuti spetsiaalsete kinnitusklambrite ja seadmete kinnitusvardade ehitamiseks.

5. Kommunaal- ja tsiviilehitus

Kasutatakse munitsipaaltorustike võrkude, jõekalda mantlite, vaivundamentide, tunneli ventilatsioonikanalite ja ajutiste kaitsetõkete jaoks ehitusobjektidel.

6. Ajutised ja põllumajanduslikud rajatised

Kasutatakse tellingute, ajutiste kuuride, kasvuhoonekarkasside ja põllumajanduslike veetransporditorustike jaoks.

II. Kohaldamisala

1. Ehitustehnika: tsiviilhooned, tehaste töökojad, laod, veevarustus- ja drenaažisüsteemid toimumiskohtade jaoks ning teraskonstruktsioonide tugisüsteemid.

2. Kommunaalteenused: linna veevarustus- ja kanalisatsioonivõrgud, sõiduteede piirded, maastikuehitus ja kommunaaltorustike paigaldus. 3. MEP (mehaanika-, elektri- ja torutööd/HVAC): veevarustus ja kanalisatsioon, ventilatsioon ja madalsurvegaasitorustik tehastes, hoonetes ja kaubanduskeskustes.

4. Tööstus- ja kaevandusettevõtted: töökoja ülekandetorustik, seadmete toed, materjalist õuekarbid ja kerged sõrestikkonstruktsioonid.

5. Põllumajandus ja haljastus: põllumajanduslikud niisutustorud, kasvuhoonete karkassid ja maastikupiirded.

6. Ajutised tööd: ajutised rajatised, ajutised toed, kaeveõõnte kaitse ja ehitustellingud.

Valikujuhend

Sirge õmblusega keevitatud toru: peamiselt väikese kuni keskmise läbimõõduga; kasutatakse tavaliselt siseruumide torustike, piirete ja väikesemahuliste teraskonstruktsioonide jaoks.

Spiraalkeevitatud toru: peamiselt suure läbimõõduga; kasutatakse tavaliselt munitsipaaltorustiku magistraaltorustike, pikamaa veeülekande ja suuremahuliste teraskonstruktsioonide kolonnide jaoks.

Jõudlusparameetrid

I. Rakendusstandardid

·GB/T 3091-2025: Keevitatud terastorud madala rõhuga vedeliku transportimiseks (vesi, gaas, õhk jne; ≤2,5 MPa, ≤200°C)

·GB/T 13793-2016: pikisuunalised elektriliselt keevitatud terastorud (konstruktsioonid, tellingud, üldmasinad)

·GB/T 9711 / API 5L: torujuhtmed nafta ja gaasi transportimiseks (L245/L360/L415 jne)

II. Tavalised materjalid ja mehaanilised omadused (toatemperatuur)

·Elastsusmoodul: 2,06 × 10⁵ MPa

·Tihedus: 7,85 g/cm³

· Löögienergia: ümbritseva õhu temperatuur **≥27 J** (Q235B, V-kujuline sälk)

III. Mõõtmed ja spetsifikatsioonid (peamiselt pikisuunaline keevisõmblus)

1) Välisläbimõõdu vahemik

·Väike läbimõõt: DN15–DN50 (21,3–60,3 mm)

·Keskmine läbimõõt: DN65–DN250 (76,1–273 mm)

·Suur läbimõõt: DN300–DN600 (323,9–610 mm)

·Spiraalkeevitatud toru: kuni DN800–DN3000

2) Seina paksus (tavaline)

·Standard: 1,2–12,7 mm

·Raske sein: 12,7–40 mm

·Tolerants: Seina paksus ±10% t; Välisläbimõõt ±0,5% kuni ±1,0%

3) Pikkus

·Standard: Fikseeritud pikkused 6 m, 9 m, 12 m

·Kohandatav: 15–18 m

·Pikkuse tolerants: +20 mm / 0 mm

4) Teoreetiline kaal (kg/m)

W = 0,02466 × (D-t) × t

·D: välisläbimõõt (mm); t: seina paksus (mm)

·Tsingitud toru: kaal × 1,015–1,03 (kattetegur)

IV. Survekandvus ja protsessi jõudlus

1) Hüdrostaatiline test (kohustuslik)

· Standardne must toru: 5,0 MPa, hoidmisrõhk ≥5s

· Gaasitoru: 6,0 MPa, hoidmisrõhk ≥10s

· Raske seinaga toru: 7,0 MPa

· Soovitatav töörõhk: ≤1,6 MPa (pikaajaline ohutus)

2) keevisõmbluse kvaliteet

· Mittepurustav testimine (NDT): UT (ultraheli) / RT (radiograafiline)

· Pikiõmblus: kõrgsageduskeevitus, keeviskoefitsient **≈0,85–0,9**

· Spiraalõmblus: sukelkaarkeevitus, keeviskoefitsient **≈0,9–0,95**

3) Lamestamise/painutamise test

· Lamendamine: pragudeta, kihistumiseta

· Painutus (DN≤50): 90°, painderaadius = 6D (must toru) / 8D (tsingitud toru), keevisõmblus asetseb küljel; pragusid pole, tsingikihi koorumist pole

4) Töötemperatuur

· Standardne: -20°C kuni +200°C

· Madala temperatuuriga teras (L245N): kuni -40°C

V. Pinna- ja korrosioonikaitse

· Tarneseisund: must toru (paljas toru) / kuumtsingitud / epoksü / 3PE (maetud)

· Tsingitud kiht: ≥300 g/m² (kahepoolne), lokaalne paksus **≥85 μm**

· Pinnakvaliteet: puuduvad praod, voldid, kärnad, tugev korrosioon

VI. Ühendusmeetodid

· DN≤50: keermestatud ühendus (GB/T 7306)

· DN65–DN200: äärikühendus / soonega ühendus

· DN≥250: keevitamine (põkk-/fileeõmblus)

VII. Rakendused

· Madalsurvevedelikud: Vesi, kanalisatsioon, gaas, õhk, ventilatsioon

· Teraskonstruktsioonid: ümmargused torusambad, fermid, toed, kaitsepiirded, tellingud

· Temperatuur: -20 kuni 200°C; Rõhk: ≤2,5 MPa
