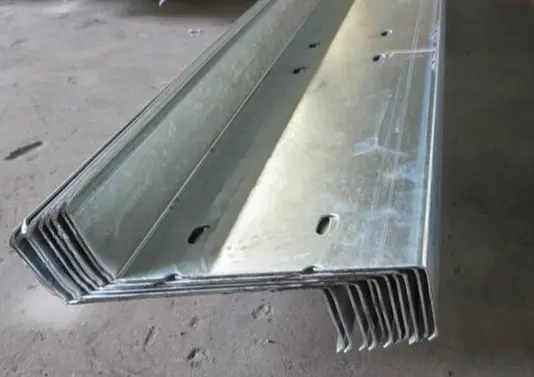

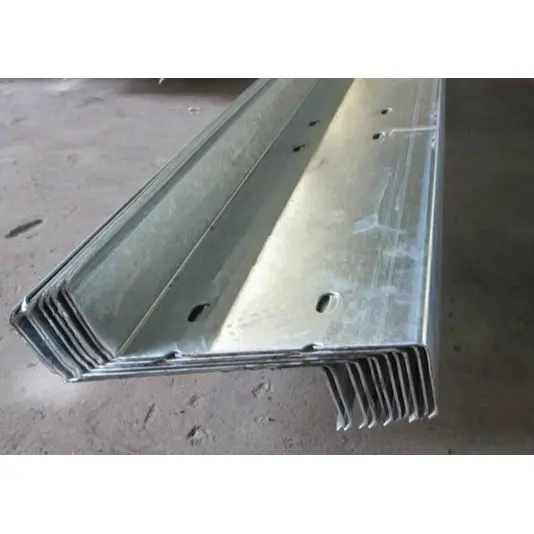

Külmvaltsitud Z-sektsiooniga terasest purlinid

HAISHENGi külmvaltsitud Z-sektsiooni terasest purlinid on õhukeseseinalised kandvad profiilid, mis on spetsiaalselt konstrueeritud teraskonstruktsiooniga kaldkatuste jaoks. Erinevalt tavalistest C-sektsioonist äärikutest võimaldab nende kaldus ääriku struktuur otsast otsani kattuda, moodustades pideva kandetala, suurendades oluliselt katuse kandevõimet, vähendades samal ajal terase tarbimist. Teraskonstruktsioonide tarnijana pakume enamat kui lihtsalt Z-profiile; pakume laiaulatuslikke võrelahendusi, mis on kohandatud selliste teguritega nagu tehase ulatus, kohalikud tuulekoormused ja rannikualade soolapihustuskeskkonnad. Me haldame kõike alates toormaterjalide galvaniseerimise kvaliteedist ja stantsimisest kuni kõigi tugitarvikute komplekti saatmiseni, lahendades nii levinud tehnilisi probleeme, nagu mõõtmete ebakõlad, ebajärjekindlad korrosioonivastased standardid ja konstruktsiooni ebapiisavus kohapealse montaaži käigus, mis tekivad profiilide ja tarvikute eraldi hankimisel.

Toote määratlus ja rakendusala

1. Materjal ja protsess:

Need külmvaltsitud Z-profiiliga terasest purlinid on valmistatud Q235B kuumtsingitud terasribast, kasutades pidevaks valtsvormimiseks täielikult automatiseeritud külmvormimisliini, mille tulemuseks on standardne õhukese seinaga kerge terasprofiil Z-kujulise ristlõikega.

2. Peamine rakendus:

Paigaldatud peamiste katusetalade kohale, toetavad need katuse profiilpleki ja isolatsioonikihtide täiskoormust, kandes need koormused üle terasest põhikonstruktsioonile. Neid kasutatakse laialdaselt portaalkarkassiga tehasehoonetes ja pikaajaliste ruumikarkasskatete puhul.

3. Peamised struktuuriomadused:

Disainitud äärikutega, mis kalduvad vastassuundadesse, otsad saab pikkuse pikendamiseks otse kattuda (jaotada), luues mitme laiusega pideva talasüsteemi; see pakub paremat üldist paindekindlust võrreldes C-sektsiooniga võredega.

4. Kasutuspiirangud:

Kaldäärikuga konfiguratsioonid ei sobi välisseinapaneelide vertikaalseks paigaldamiseks; C-profiilid on kandvate seinavööde standardvalik, samas kui Z-profiile kasutatakse seinte jaoks harva.

5. Põhimaterjali korrosioonikaitse standard:

Kuumtsinkimine on standardprotsess; katte paksus peab olema ≥80 μm standardsete sisemaa tööstusobjektide puhul ja ≥ 120 μm rannikualadel või keemiliselt söövitavatel aladel.

Täielik tarnepaketi konfigureerimine

1 Peamised Z-sektsiooni tehnilised andmed

Sektsiooni tähistusstandard: kõrgus × äärik × huul (H × B × C)

Standardmudelid: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

Üldine seina paksuse vahemik: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; Kohandatud projektide jaoks on saadaval 3,0 mm raskeveokite versioonid.

2 Külgstabiilsuse komponendid

1). Sag vardad: Kuumtsingitud ümmargune teras (Φ10, Φ12); saadaval sirge ja diagonaalsena, et piirata Z-profiilide külgsuunalist nihkumist ja vältida keerdumist või ebastabiilsust suure tuulekoormuse korral.

2). Toed: kuumtsingitud keevitatud torumuhvid (Φ32×2,0); paigaldatud diagonaalvarraste üleminekupunktidesse, et tagada jäik tugi, tagades, et vardad ei deformeeru koormuse all.

3). Katuseääriku traksid: väikese nurgaga terasest või väikesed C-sektsiooni komponendid; kinnitatakse ühest otsast Z-profiiliga ja teisest otsast keevitatakse katuse terastala külge. Need on vastupidavad tugeva tuule imemise põhjustatud võre ümberminekule; täiskatuse paigaldamine on kohustuslik tööstushoonetele, mille sildeulatus on üle 18 meetri.

3 spetsiaalset konstruktsiooniühenduse tarvikut

1). Klambrid: kuumtsingitud terasplaadid (3,0–5,0 mm paksused), mis on eelnevalt keevitatud peamise katusetala pealispinna külge; need on aluseks Z-sektsiooniga võre kinnitamiseks.

2). Ühenduspoldid: M12 või M14 kuumtsingitud ülitugevad poldid, mida kasutatakse otste kattuvate otste kinnitamiseks.

4 Ühilduvad ülemise katusekatte materjalid

Külmvaltsitud Z-sektsiooni terasest purlinide pealispind ühildub 470/475 seisva õmblusega katusepaneelide ja standardsete profiilvärviga kaetud teraslehtedega. See toetab ka terviklikku katusekattesüsteemi, mis sisaldab soojusisolatsiooni, PE hingavaid membraane ja katuseharja katteid.

Standardiseeritud Purlini konfiguratsiooniskeemid stsenaariumi järgi

1 standardne tehasehoone keskmise vahekaugusega (alla 15 m)

Kasutab mudelit Z160×50×20 seinapaksusega 2,0mm; standardsete vahedega vardad ja lokaalsed põlvetoed ainult katuse keskel; sobib sisemaal, tavalistes töötlemisladudes ilma olulise tuuleerosioonita.

2 suure avaga teraskonstruktsiooniga tehasehoonet (18–30 m)

Kasutab mudeleid Z180 ja Z200 seinapaksusega 2,0–2,2 mm; Sellel on sirgete ja diagonaalsete varraste täielik paigutus kogu pikkuses ja põlvetugid kogu ulatuses, et taluda katuse omaraskust ja tugevat tuule survekoormust.

3 rannikuäärset tugeva tuulega ala ja laiaulatuslikke raamkatuseid

Kasutab paksendatud Z-profiile (2,2–2,5 mm), mille varraste vahe on väiksem, ja kogu katuse ulatuses paigaldatud põlvetugesid; tsinkimiskihi paksust suurendatakse 120 μm-ni, et seista vastu meresoola korrosioonile ja tugevatele tuuleiilidele.

Z-sektsiooni teras vs. C-sektsiooni teras

1. Ristlõike struktuuri erinevused:

Külmvaltsitud Z-sektsiooniga terasest purlinidel on kaldäärikud, mis võimaldavad otstel kattuda ja moodustada pideva talastruktuuri; C-sektsiooniga terasest äärikutel on lamedad äärikud, mida saab ainult põkkliitega ühendada, mille tulemuseks on lihtsalt toestatud konstruktsioon.

2. Rakenduse stsenaariumid:

Z-profiiliga teras sobib viilkatustele ja pika avaga rakendustele; C-sektsiooniga terast kasutatakse tavaliselt tehase seinaribade ja katuste jaoks, mille sildeulatus on kuni 12 meetrit.

3. Struktuurne jõudlus:

Identsete ristlõike mõõtmetega Z-profiiliga teras kogeb väiksemaid keskmise ava paindemomente, mis võimaldab suuremaid üheavaliste katusekaugusi.

Viis peamist praktilist eelist

1. Konstruktsiooni sobivus viilkatustele:

Kaldäärikud joonduvad loomulikult katuse kaldega, hoides ore pealispinna paralleelselt katusepaneeliga; see tagab vertikaalse ühtlase koormuse ülekande ja välistab ekstsentrilise koormuse.

2. Tõhus kattuv paigaldus:

Profiili mõlemas otsas olevaid äärikuid saab otse kattuda, et pikendada pikkust ilma täiendavate splaissplaatideta; lihtne poltidega kinnitamine viib laienduse lõpule, vähendades oluliselt katuse ehitamise aega.

3. Suurepärane külgstabiilsus:

Sektsioon pakub suurt üldist külgjäikust ja tugevat vastupidavust külgsurvele ja väändedeformatsioonile, tagades katuse püsimise tugeva tuule korral.

4. Kerge ja materjalisäästlik:

Samade katuseavade ja koormusnõuete korral võimaldab Z-profiiliga teras väiksemaid ristlõikeid või õhemaid seinu, vähendades kasutatava terase kogust pinnaühiku kohta ja vähendades põhi teraskarkassi koormust.

5. Mugav kokkupandav kokkupanek:

Poldiaugud splaissimiseks on tehases eelnevalt puuritud; kohapealne paigaldamine nõuab ainult poltide sisestamist ja pingutamist – välistades vajaduse kohapealse puurimise järele –, mille tulemuseks on kindlad ühendused ja minimaalne ehitusjääk.

Peamised eristajad vs konkureerivad tooted

1. Pidev tala käitumine: materjali kokkuhoid pikkade vahekauguste jaoks

Kattumisel moodustavad külmvaltsitud Z-sektsioonist terasest purlinid mitme avaga pideva tala, vähendades tõhusalt keskmise ava paindemomente. Samade koormuse ja ulatuse tingimustes saab kasutada väiksemaid profiilide spetsifikatsioone võrreldes C-sektsiooni terasega, mis vähendab terase hankimise üldkulusid. Seevastu C-sektsiooni teras tugineb tavaliselt lihtsa avaga ühendustele; pika ulatusega rakendused nõuavad suuremaid ristlõikeid, mille tulemuseks on suurem materjalikulu.

2 Suurepärane sektsioonide paindetugevus

Arvestades identset kõrgust ja seina paksust, pakub Z-sektsioon piki oma tugevat telge suuremat inertsimomenti kui C-profiiliga teras. See tagab suurepärase vertikaalse kandevõime ja vastupidavuse tugevale lumele ja tugevatele tuultele, muutes selle eelistatud valikuks rannikuprojektide ja suure avaga ruumikarkassstruktuuride jaoks.

3 Sobib suurepäraselt järsu kaldega katuste jaoks

Kaldäärikkonstruktsioon sobib loomulikult kaldkatustega, tagades stabiilse toe ilma ühepoolse, toestamata koormuseta, mida sageli esineb C-sektsioonide puhul; C-sektsioonide lamedad äärikud võivad järskudel nõlvadel põhjustada koormuse ekstsentrilisust, mis põhjustab aja jooksul läbipainde ja deformatsiooni.

4 olulist üldist kulueelist

Z-profiiliga terase kasutamine suure avaga katuste jaoks võimaldab vähendada profiilide tehnilisi andmeid ja terase kogukulu. Selle omakaal on palju väiksem kui traditsioonilisel kuumvaltsitud kanaliterasel; kanaliterase liigne kaal ei tõsta mitte ainult materjalikulusid, vaid suurendab ka peatalade ja vundamendi ehituse kulusid, mistõttu on kuumvaltsitud kanaliteras tänapäevastes kergterasest tööstushoonetes katusekorpuste puhul suures osas kasutusest loobutud.

5 kahekordset eelist: korrosioonikindlus ja pikaajaline konstruktsioon

Toodetud integreeritud kuumtsinkimisprotsessiga ja see vastab kahele korrosioonivastasele standardile (80 μm sisemaal, 120 μm rannikualadel), tagades roostekindluse pikaajalisel välistingimustes kasutamisel. Pikkade katusevahede korral saab sektsioone otse lapiga lappida, et pikendada pikkust ilma segmenteeritud splaissimiseta, mille tulemuseks on palju suurem üldine paigalduskiirus võrreldes C-sektsioonide jaoks vajalike põkkliitetega.

6 Kokkuvõte Võrdlus konkureerivate toodetega

1). C-sektsiooni purlinid: kasutage lihtsalt toestatud põkkliigendi struktuuri; sobib tehaseseinasüsteemidele ja väikese avaga katustele (alla 15m).

2). Kuumvaltsitud kanaliteras: suur omakaal ja kõrge hind; kasutatakse harva kergest terasest ümbrikusüsteemides.

3). Z-sektsiooniga purlinid: võimaldavad lapitud, pidevat kandevõimet ja pakuvad suurepärast paindekindlust; spetsiaalselt ette nähtud järsu kaldega ja suure avaga katustele.

Standardiseeritud tehase külmvormimisprotsess

1 Sissetuleva tooraine ülevaatus

Külmvaltsitud Z-sektsiooni terasest võrematerjaliks on Q235B kuumtsingitud terasriba. Iga partii saabumisel kontrollitakse riba paksust ja tsinkimiskihi paksust; tsinkkatte paksus peab olema vähemalt 80 μm sisemaal ja 120 μm rannikul. Pinda kontrollitakse selliste defektide suhtes nagu katmata laigud, koorumine, kõvad painded või kriimustused; nõuetele mittevastavad materjalid pannakse kohe karantiini ja arvatakse tootmisest välja. Standardsed seinapaksused on 1,8 mm, 2,0 mm, 2,2 mm ja 2,5 mm.

2 Lahtikerimine, tasandamine ja etteandmine

Terasrullid tõstetakse laadimisriiulile ja lahtirullija vabastab riba. Nivelleerimisseadmed välistavad mähise pinge, samal ajal kui seade on varustatud kahepoolse fotoelektrilise korrektsioonisüsteemiga, et vältida etteande kõrvalekaldeid ja tagada ühtsed ristlõike mõõtmed.

3 Pidev külmvormimine (põhiprotsess)

Mitmed vormimisrullikute komplektid painutavad terasriba järk-järgult, rullides Z-kuju, millel on kaldäärikud ja sissepoole kõverdunud huuled. Protsess võimaldab masstootmist kogu standardvahemikus Z140 kuni Z300; fikseeritud tööriistad tagavad kontrollitavad mõõtmete tolerantsid.

4 servoajamiga lendsaag täppislõikamiseks

Materjal lõigatakse täpselt internetis kliendi projektiga nõutud pikkusteks. Hüdrauliline lendsaag teeb puhta ja sileda lõike, vältides muljumisest või liigsetest jäsemetest tekkivat ristlõike deformatsiooni.

5 Ringi otsa mulgustamine

Poldiaugud on profiili mõlemas otsas augustatud, et hõlbustada kohapealset kattumist ja poltühendusi. Standardiseeritud aukude vahe välistab paigaldamise ajal täiendava puurimise vajaduse.

6 Lõpptoote ülevaatus

1). Sektsiooni kõrguse, ääriku laiuse, servade mõõtmete ja seina paksuse tegelik mõõtmine, et kontrollida vastavust tellimuse spetsifikatsioonidele;

2). Tsingitud katte defektide, nagu külgmine, keerdumine või kahjustuste kontrollimine; defektsed tooted sorteeritakse ümbertöötamiseks välja.

7 Organiseeritud komplekteerimine ja pakkimine

Ühesuguse mudeli, seina paksuse ja pikkusega Z-kujulised purlinid on kokku pandud. Alla asetatakse kaitseks puidust alused, millele on kinnitatud identifitseerimissildid, mis näitavad mudelit, seina paksust, üksikpikkust, saadetise kogust ja vastava projekti nimetust.

8 Abikomponentide samaaegne töötlemine ja pakendamine

Täielikke abikomponentide komplekte töödeldakse samaaegselt: tugivardad valmistatakse Φ10/Φ12 ümarterase lõikamise, mõlema otsa keermerullimise ja kuumtsinkimise teel; tugipostid on valmistatud Φ32 × 2,0 keevitatud toru lõikamise ja töötlemise teel; ja räästatoed ja rästaklambrid valmistatakse painutamise teel. Kõik komponendid läbivad tsinkimise, sorteeritakse ja karpitakse ning tarnitakse samas partiis kui Z-kujulised purlinid.

9 Standardiseeritud kohapealse paigalduse protseduurid

1). Keevitage ja kinnitage kuumtsingitud kroonklambrid katuse terastalade pealispinna külge;

2). Katke Z-otste otsad astmeliselt, sisestage ja pingutage M12/M14 poldid, et moodustada pidev kandev tala;

3). Paigaldage sirged ja diagonaalsed tugivardad, kasutades külgstabiilsuse tugevdamiseks varrukatugesid; paigaldage pikkade katuseosade jaoks räästatoed.

Peamised jõudlusspetsifikatsioonid

1 Tooraine spetsifikatsioonid

1). Materjali klass: Q235B kuumtsingitud terasriba

2). Galvaniseerimisstandard: ≥80 μm standardsete sisemaapiirkondade jaoks; ≥120 μm rannikupiirkondade ja keemiatööstuse tsoonide jaoks

3). Standardsed seinapaksused: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; 3,0 mm raskeveokite versioon on saadaval nõudmisel

4). Mehaanilised omadused: voolavuspiir ≥235 MPa; tõmbetugevusvahemik 375 MPa–500 MPa

2 Täielik valik ristlõike spetsifikatsioone (H × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

Kasutusmärkus: Z-profiiliga terastooteid soovitatakse kasutada ainult kandvate katuste jaoks; ei ole soovitatav kasutada seinapaeladena. 3 Põhimudelite teoreetilise ühiku massi viide (kg/m)

- Z160 × 50 × 20: 2,0 mm ≈ 4,58 kg/m; 2,2 mm ≈ 5,03 kg/m

- Z180 × 60 × 20: 2,0 mm ≈ 5,21 kg/m; 2,2 mm ≈ 5,72 kg/m

4 Täielike tarvikukomplektide tehnilised andmed

1. Sag vardad: Φ10, Φ12 Q235 kuumtsingitud ümarteras; otstes on valtsitud niidid;

2. Tugivarrukad: Φ32 × 2,0 õmblusteta terastoru;

3. Räästatoed (põlvetoed): 1,8mm–2,0mm väike C-sektsiooni teras või nurkterasest; tugeva tuulega katuste olulised komponendid;

4. Ühendustarvikud: 3,0–5,0 mm paksusest kuumtsingitud terasplaadist klambrid; kinnituspoldid on M12/M14 kuumtsingitud kõrgtugevad poldid.

5 Taotluse stsenaariumil põhinevad valikukriteeriumid

1. Väikese kuni keskmise avaga katused (ava ≤ 15m): Z160×50×20, seina paksus 2,0mm;

2. Suure avaga tehasehooned (18–30m): mudelid Z180 või Z200, seinapaksus 2,0–2,2mm; vajuvad vardad, mis on paigaldatud kogu ulatuses; piki katust pidevalt paigaldatud räästatoed;

3. Tugevate tuulte ja söövitava keskkonnaga rannikualad: valige 2,2–2,5 mm paksemad profiilid; vähendada varraste paigaldusvahet; suurendada galvaniseerimiskihi paksust 120 μm-ni.

6 Peamised struktuuriomadused

Kaldus äärikud võimaldavad otsast otsani kattumist, luues pideva tala konstruktsioonisüsteemi; Samade ristlõike mõõtmete korral pakuvad külmvaltsitud Z-profiilist terasest võred C-profiiliga terasest paremat paindekindlust, mistõttu need sobivad kõikide suure avaga kaldega teraskonstruktsioonide katuseprojektide jaoks.

KKK

1. K: Kuidas ma peaksin eristama Z-profiiliga terast ja C-profiiliga terast ning nende vahel valida?

V: Kasutage C-sektsiooni terast lühikese sildeavaga katuste (alla 15 m) ja kandvate tehase välisseinte jaoks; eelistage Z-profiiliga terast viilkatustele, suure avaga tehasehoonetele (üle 18 m) ja tuuliste rannikualade ruumikarkasskatused.

2. K: Kuidas tagatakse rannikuprojektides Z-profiiliga terase korrosioonikaitse?

V: Rannikupiirkondade tellimuste valmistamisel kasutatakse 120 μm paksuseid kuumtsingitud terasribasid; kõik tarvikute komponendid – nagu vajuvad vardad, kroonklambrid ja räästatoed – läbivad sama tugeva tsinkimisprotsessi, et vältida nende roostetamist enne peamisi konstruktsiooniosi.

3. K: Kas pakute kohandatud pikkusega lõikamist ja tarnite saatmiseks täielikku tarvikute komplekti?

V: Toetame lõikamist mis tahes kindlaksmääratud pikkuseni. Täielikku lisatarvikute komplekti – sealhulgas vajutusvardad, tugipostid, räästatoed, rippklambrid ja ühenduspoldid – saab kohandada vastavalt tehase vahemikule ja tuulekoormusele ning tarnida ühes konteineris.

4. K: Kas Z-profiiliga terast saab kasutada otse seinapaeladena?

V: See ei ole soovitatav; kaldus äärikud raskendavad vertikaalsete seinapaneelide tasapinnalist paigaldamist. C-profiiliga teras on kandvate seinaormide standardvalik.
