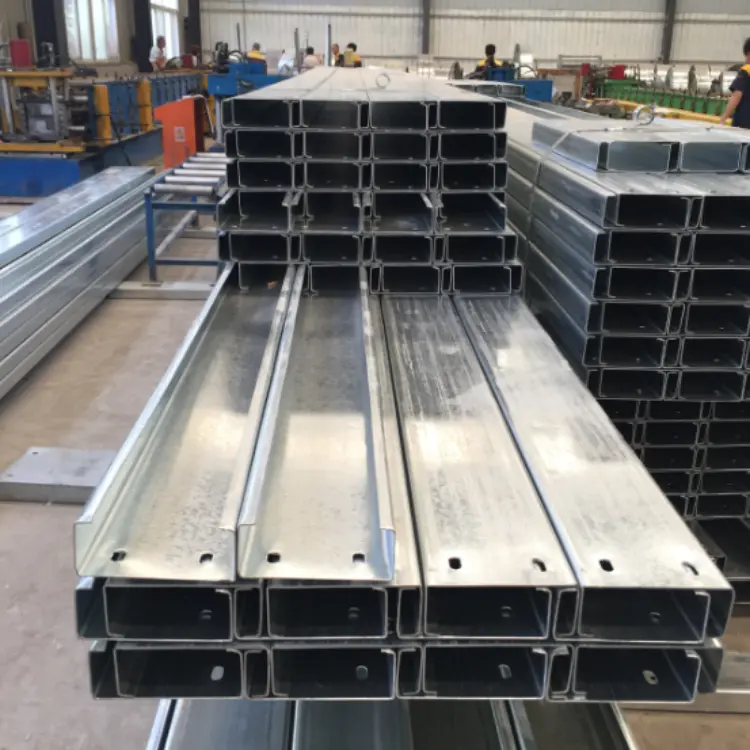

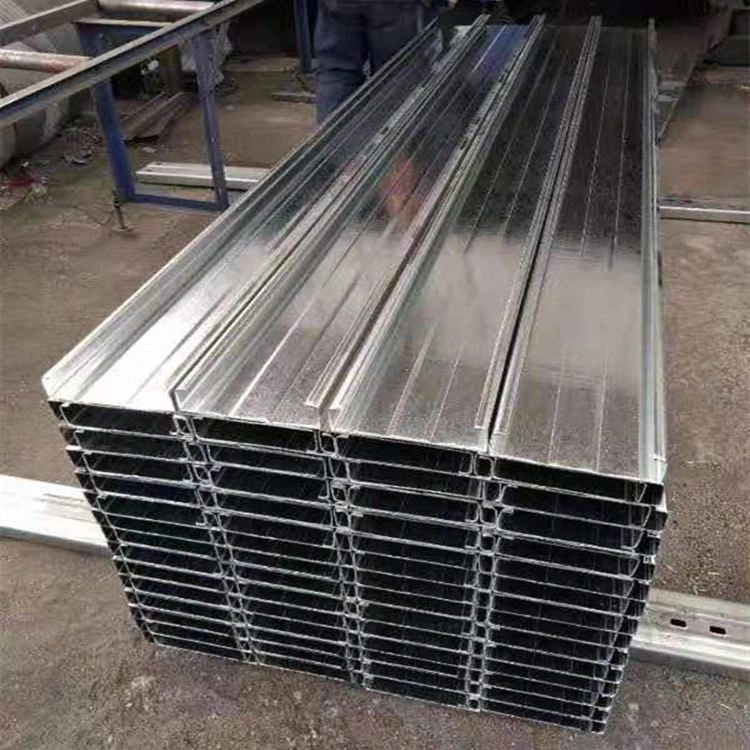

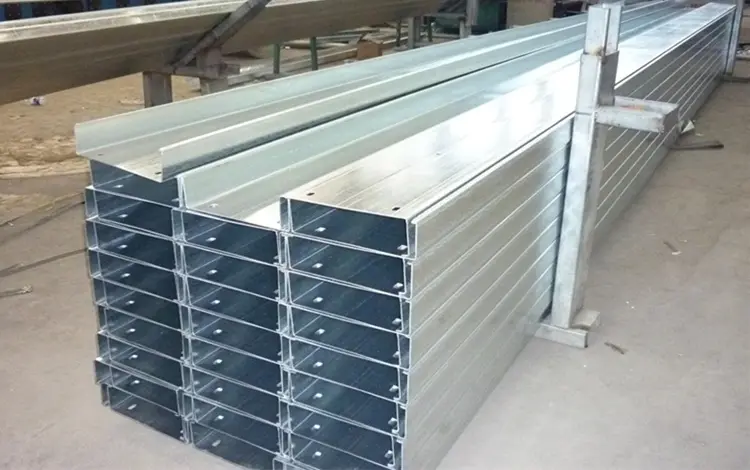

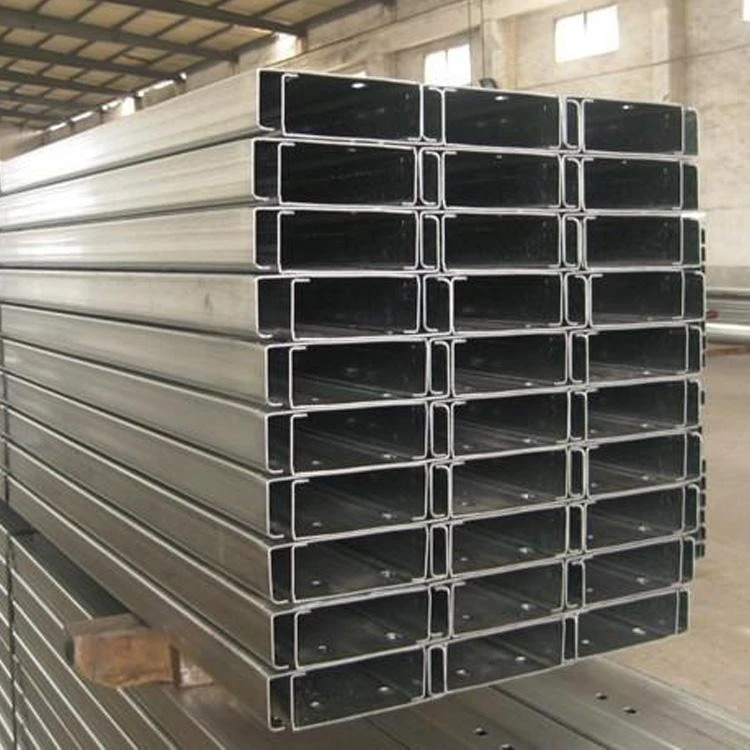

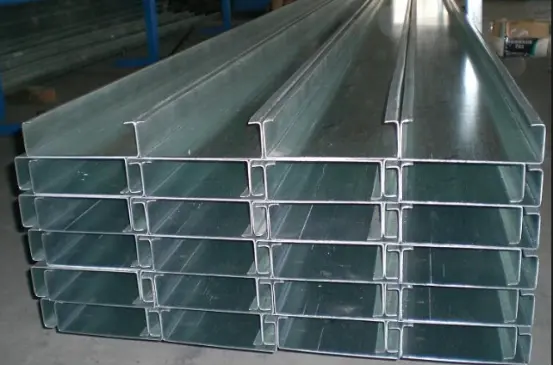

Külmvaltsitud C-sektsioonist terasest purlinid

Külmvaltsitud C-sektsiooniga terasest purlinid on valmistatud kuumtsingitud terasribadest. Need jagunevad katuse- ja seinasõrmedeks ning paigaldatakse terastaladele, sammastele või ruumiraamide ülemistele nööridele. Need toimivad värvikattega terasest katuse- ja seinapaneelide kandealusena, kandes koormusi põhiteraskonstruktsioonile ja toimides hoone välispiirete süsteemi konstruktsiooniraamistikuna. Standardne spetsifikatsioon: Q235 kuumtsingitud C-profiil teras, mille tsinkimiskihi paksus on ≥80 μm.

Külmvaltsitud C-sektsiooniga terasest võresüsteemi komponendid

1. Põhiliikmete ühised spetsifikatsioonid

Katus: C140×50×20, C160×50×20, C180×60×20, C200×70×20

Sein: C80×40×20, C100×50×20, C120×50×20

Seina paksus: 1,8, 2,0, 2,2, 2,5 mm

2. Roolivarda süsteem

1). Sirged ümmargused terasest kinnitusvardad: Φ10, Φ12; paigaldatud diagonaalselt.

2). Hülsi tugipostid: Φ32×2,0 keevitatud toru; paigaldatud diagonaalsete kinnitusvarraste üleminekupunktidesse, et tagada jäik tugi.

Paigutus: Roolivardad on kohustuslikud üle 4 meetri pikkuste katuseormide puhul.

3. Räästatoed (vajuvad vardad/klambrid)

L-kujuline nurkterasest või väikesest C-profiilist terasest; ühendatud ühest otsast võrega ja teisest terastalaga. Need hoiavad ära ore ümbermineku katusele avaldatava tuule surve tõttu ja on pika avaga katuste standardvarustus.

4. Ühenduskomponendid

1). Klambrid: kinnitatud või keevitatud terastaladele ja sammastele; Nendele klambritele toetuvad C-sektsiooniga purlinid.

2). Kõrgtugevad poldid ja isepuurivad kruvid: kasutatakse orelide ühendamiseks ja klambrite kinnitamiseks.

5. Seotud katte-/ümbrikukihid

Kinnitatud ääriste kohal: katuse-/seinapaneelid, isolatsioon, aurutõkkemembraanid ja viimistlus-/vilkuvad komponendid.

Kolm konfiguratsioonivalikut

1. Väikeladu (laius ≤ 9m): C140×50×2,0 katuserestid + C100×50×2,0 seinaorid; lihtsad longusvardad; ääriku traksid puuduvad.

2. Standardne tehasehoone (12–24m): C160/C180 katuserestid + täielik vajutusvarraste ja tugipostide süsteem + katuseääriku traksid.

3. Tugeva tuulega rannikualad / ruumiraami katused: paksem C-profiiliga teras (2,2–2,5 mm), suurem varda tihedus ja täielik katuseääriku toestus.

Korrosioonivastased spetsifikatsioonid

Standardne sisemaa: kuumtsinkimine ≥ 80μm;

Rannikuala (soolapihustus): Kuumtsinkimine ≥ 120μm.

Põhilised eelised

1. Külmvaltsitud C-sektsiooniga terasest purlinid on konstruktsiooniliselt tõhusa ristlõikega, mis pakuvad suurepärast painde- ja survetugevust, materjali säästlikkust ja suurt kandevõimet.

2. Siledad, jämevabad pinnad ja täpne mulgustamine hõlbustavad liitmist ja ühendamist.

3. ühtsed materjaliomadused ja hea sitkus; vastupidav keerdumisele ja deformatsioonile.

4. Eelstantsitud augud võimaldavad kohapeal otsest kokkupanekut, lühendades oluliselt ehitusaega.

5. Ühildub erinevate katuse- ja seinakattepaneelidega; Kergete terashoonete oluline karkassprofiil.

Eristavad esiletõstmised

I. Kerge, kuid kõrge kandevõime; vähendab esmaseid struktuurikulusid.

Külmvormitud õhukeseseinalised sektsioonid kaaluvad sama kandevõime korral vaid umbes kolmandiku kuumvaltsitud kanaliterasest. See vähendab oluliselt terastalade, sammaste ja vundamentide koormust ning konstruktsiooni jaoks vajalikku terase kogutonnaaži. Seevastu betoonsilmad on äärmiselt rasked ja ei sobi ruumiraamidele ega pika avaga kergteraskatustele.

II. Tehase masstootmine ja kiire paigaldus

Komponendid on valmistatud fikseeritud pikkusega; kohapeal koostamisel kasutatakse poltühendustega kuivehitusmeetodit, mis välistab vajaduse kohapealseks lõikamiseks või keevitamiseks. Seevastu puidust võred nõuavad hööveldamist ja kaitsev töötlemist, samas kui betoonsilmad vajavad raketist, valamist ja kõvenemist, mille tulemuseks on oluline erinevus ehituse ajakavades.

III. Ristlõike disain hõlbustab kinnitusvardaid ja põlvetugesid; suurepärane üldine stabiilsus

C-sektsiooni terasest sissepoole kõverdunud ääris võimaldab hõlpsasti paigaldada ümmarguse varda tõmbevardaid ja põlvetugesid, luues tugeva konstruktsioonisüsteemi, mis on võrreldes lihtsate nurgaraudadega tugevama külgsuunalise väände ja tuule/lumekoormuse vastu.

IV. Kuumtsingitud täieliku korrosioonikaitse ja pika kasutusea tagamiseks

Kogu sektsioon on kuumtsingitud, tagades ühtlase õhutiheda tsinkkatte (80 μm sisemaal, 120 μm rannikualadel), mis on vastupidav vihma ja niiskuse korrosioonile. Seevastu toorpuit on altid mädanemisele ja pragunemisele, samal ajal kui standardse musta rauast kanalite terase korral on perioodilise värvimise korral suured hoolduskulud.

V. Lihtne puurida ja suunata kommunaalteenuseid

Torustiku ja elektriliinide jaoks saab kohapeal puurida auke otse võrku, mis välistab vajaduse suunata ümber talade või võre ning tulemuseks on puhas ja tõhus paigutus. Seevastu kanaliterasest paksud seinad muudavad puurimise keeruliseks ja betoonsilmuseid ei saa suvaliselt puurida.

VI. Paindlik lõikamine ja muutmine; taaskasutatav ja korduvkasutatav

Materjale saab tehase laiendamise või uste ja akende asukoha muutmise ajal taaskasutamiseks kohapeal lõigata ja liita ning teras on 100% taaskasutatav. Puit- ja betoonsilmad muutuvad aga lammutamisel tavaliselt ehitusjäätmeteks.

VII. Silmapaistev kuluefektiivsus

Pideva valtsvormimise teel toodetud ühiku maksumus on madalam kui kuumvaltsitud kanalite terasest või töödeldud täispuidust raamidel, mistõttu on see tööstushoonete välispiirete jaoks kõige ökonoomsem raami valik.

VIII. Lühike erinevus Z-profiiliga terasest

Külmvaltsitud C-sektsiooniga terasest võretel on sirged otsad, mistõttu sobivad need seinte ja lühikese sildeavaga katuste jaoks lihtsa kohapealse splaissimisega.

Z-profiiliga teras on ette nähtud astmeliste ühenduste jaoks, mistõttu sobib see pika avaga katustele.

IX. Konkureerivate toodete kokkuvõte

1. Kuumvaltsitud kanaliteras: raske isekaaluline, kallis materjal ja ebaökonoomne;

2. Puidust võred: tuleohtlikud ja mädanemisohtlikud; ei vasta tuleohutusstandarditele;

3. Betoonist purlinid: rasked ja aeglaselt paigaldatavad; teraskonstruktsioonides suures osas järk-järgult lõpetatud.

Standardne tootmisprotsess

I. Sissetuleva tooraine kontroll

Tooraine: Kuumtsingitud terasriba (Q235). Kontrollid hõlmavad tsinkkatte paksust, riba paksust ja voolavuspiiri. Levinud seinapaksused: 1,8/2,0/2,2/2,5 mm. Tsinkkatte nõuded: ≥80 μm (sisemaal) ja ≥120 μm (rannikul). Terasribal ei tohi olla koorumist, katmata täppe ega kaarduvaid servi.

II. Lahtikerimine ja söötmine

Teraspool tõstetakse lahtikerimisele → riba lamedamaks → juhitakse vormimisüksusesse (varustatud jälgimis-/joondamissüsteemiga, et vältida materjali kõrvalekaldeid).

III. Pidev külmvaltsvormimine

Terasriba läbib mitu vormimisrullikute komplekti, paindudes järk-järgult, et moodustada võrk, ülemised ja alumised äärikud ning sisemised huuled. Standardne C-profiilprofiil (nt C80/C100/C140/C160/C180/C200) valmistatakse ühe käiguga.

IV. Servo-juhtimisega lõigatud pikkus

Lõika vajalikku projektipikkust, kasutades veebipõhist hüdraulilist lendsae; lõikeserv on sile ja deformatsioonivaba.

V. Mulgustamine

Valmistoote otstesse või võrku torgatakse poldiaugud ja ümmargused augud longusvarraste jaoks järgnevaks kokkupanekuks ja kinnitamiseks.

VI. Valmistoote kvaliteedi kontroll

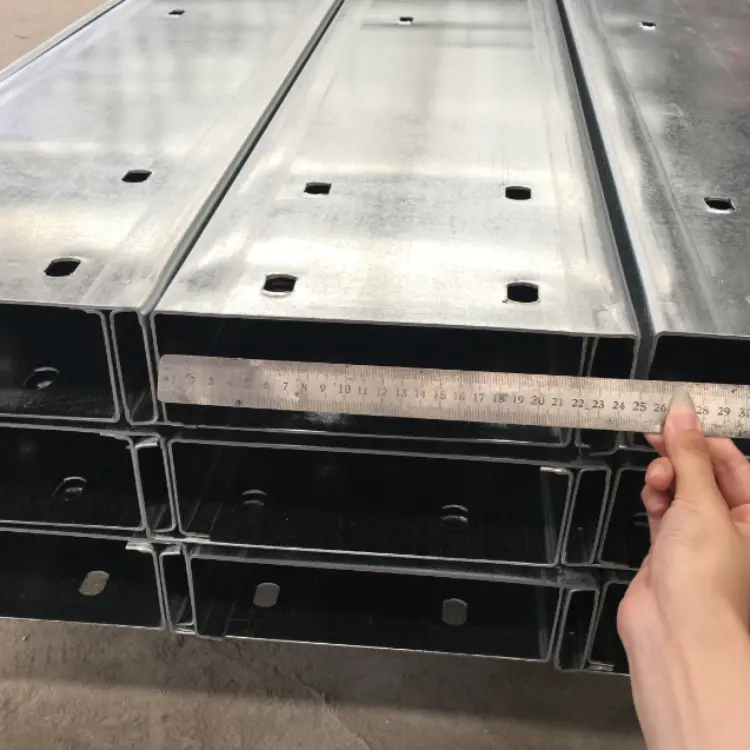

1. Mõõtke sektsiooni kõrgus, ääriku laius, serva mõõtmed ja seina paksus;

2. Kontrollige tsinkkatte paindumise, keerdumise või kahjustuste suhtes; mittevastavad esemed eraldada.

VII. Virnastamine ja komplekteerimine

Lao sama spetsifikatsiooniga tooteid korralikult virna ja komplekteeri; silt mudeli, paksuse ja pikkusega; pakkida ladustamiseks puidust alustele.

VIII. Aksessuaaride (varraste, tugipostide, põlvetugede, klambrite) töötlemine

1. Sirged/Diagonaalsed vardad: Ümara teraslõikamine → keerme rullimine;

2. Toed: keevitatud toru lõikamine;

3. Põlvetoed ja kroonklambrid: terasplaatide CNC lõikamine, painutamine ja tsinkimine.

IX. Kohapealne ehitusprotsess

1. Keevitada terastalade/sammaste külge kroonklambrid;

2. Tõstke külmvaltsitud C-sektsioonist terasest purlinid oma kohale ja kinnitage need klambrite külge;

3. Paigaldage longusvardad ja varrukatoed; paigalda katusele räästatoed (põlvetoed).

Põhilised jõudlusparameetrid

I. Tooraine parameetrid

1. Materjal: Q235B külmvaltsitud kuumtsingitud terasriba

2. Tsingitud katte paksus

Standardsed sisemaa alad: ≥80 μm

Ranniku või keemilise korrosiooni tsoonid: ≥120 μm

II. Peavoolu sektsiooni spetsifikatsioonid (K × B × C: kõrgus × äärik × huul)

C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; Paksus: 1,8–3,0 mm.

III. Mehaanilised omadused

1. Voolutugevus: ≥235 MPa

2. Lineaarne paisumise koefitsient: 1,2 × 10⁻⁵/℃ (ühildub värvitud teraslehtede soojuspaisumisega)

IV. Tarvikukomponentide parameetrid

1. Sag vardad

Sirged/diagonaalsed vardad: φ10 või φ12 Q235 ümarteras; otsad on keermega valtsitud ja kuumtsingitud.

Tugivarrukad: Φ32×2,0 keevitatud toru; sisemust läbib pingutamiseks peenem ümmargune terasvarras.

Üle 4 m pikkuste võreavade korral on vajutusvarraste süsteem kohustuslik.

2. Räästatoed (katusepõhised)

Lõika väikestest C-profiilidest või nurkterasest; paksus vastab võrele või on 1,8 mm; üks ots ühendub võrega ja teine ​​terastalaga, et vältida võre ümberminekut.

3. Ühenduskomponendid

Klambrid: 3,0–5,0 mm kuumtsingitud terasplaat; Kinnituspoldid: M12 või M14 kuumtsingitud poldid.

V. Külmvaltsitud C-sektsiooniga terasest rõngaste valik ja kasutusviide

1. Väikelaod (ava ≤ 9m, kitsas sammaste vahe): Katus C140×50×2,0; Sein C100×50×2,0

2. Tehase standardhooned (ava 12-24m, sammaste vahe ca 6-7m): Katus C160/C180 (seina paksus 2,0-2,2mm); varustatud täisvarraste ja ääriku traksidega

3. Ranniku tugeva tuulega tsoonid: paksemad purlinid (seina paksus 2,2–2,5 mm); sag vardad paigaldatud tihedama intervalliga

4. Suured tehasehooned (sambavahed > 7m): Katus C200, C220, C250, C280, C300 (seina paksus 2,0–3,0mm); varustatud täisvarraste ja ääriku traksidega
