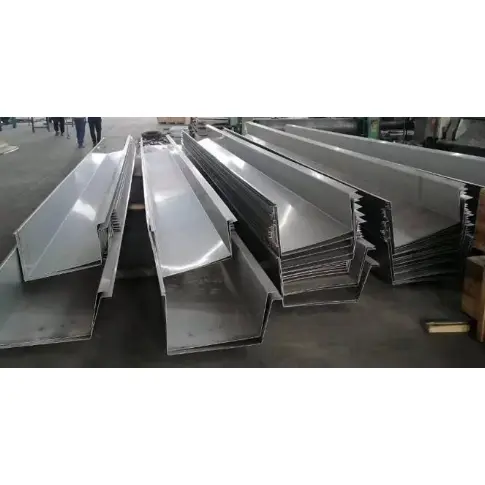

Terasest katuserennide süsteem hoonetele

Terasest katuserennide süsteem hoonetele koosneb räästa äärde paigutatud drenaažirennidest, mis koguvad vihmavee katuse värviga kaetud teraspaneelidest ja suunavad selle vihmatorude kaudu õue. Need on kergterasest tööstustehaste drenaažisüsteemide, ruumiraamide ja võrkkatuste olulised komponendid. Saadaval on tehases viimistletud värvikattega terasest vihmaveerennid, roostevabast terasest vihmaveerennid ja tsingitud teraslehtedest kohapeal vormitud vihmaveerennid; need on kinnitatud räästa sekundaarsete võre või terasest konsooltalade külge.

Süsteemi konfiguratsiooni ülevaade

1. Peamine küna korpus

1) Värvkattega terasest vihmaveerenn: kasutab sama Al-Zn sulamiga kaetud alusmaterjali (AZ150/AZ275) nagu katus; paksus 0,6-1,0mm; standardsed avalaiused 200/250/300mm; sisemaa tööstusettevõtete peamine valik.

2) 304 Roostevabast terasest renn: Paksus 0,7–1,2mm; mõeldud rannikualadele ja keemilise korrosiooniriskiga keskkondadele.

3) Kohapeal vormitud tsingitud terasest renn: kohapeal painutatud 1,2–2,0 mm kuumtsingitud leht; sobib pika avaga ruumiraamidele ja eriti pikkadele räästastele.

2. Kandvad ja kinnitusdetailid

Vihmaveerennide kronsteinid (kuumtsingitud lamelatt või nurkraud): 600–800 mm vahedega; kinnitatud räästale C-sektsiooni konsoolid;

Räästa servad ja konsooltalad: Toetage renni koormust.

3. Vuukide ja veekindluse tarvikud

Ühenduskorgid ja otsaplaadid (rennide otste tihendamiseks);

Butüülist veekindel tihenduslint, ilmastikukindel konstruktsioonihermeetik ja pimeneetid;

Paisumisvuugid: paigaldatakse umbes iga 12 meetri järel eriti pikkade vihmaveerennide jaoks, et kohaneda soojuspaisumisega ja -kokkutõmbumisega.

4. Allavoolutoru süsteemi komponendid

1) Vihmavee punker: vihmavee ärajuhtimiseks keevitatud või klõpsatusega renni põhja külge kinnitatud;

2) allavoolutoru: PVC toru / tsingitud terastoru / värviga kaetud terasest ümmargune toru (läbimõõdud φ110, φ160);

3) Toruklambrid, põlved, kogumispunkrid ja maapealsed tühjenduspõlved.

5. Katuseservade viimistlustarvikud

Räästa ääris, vihmaveerennide ääris, katusepaneeli pikendusliistud (veetõkkeseade) ja viilu otste piirded; need takistavad vihmavee tagasivoolu räästa alla.

6. Abimaterjalid

Isolatsioon (külmades piirkondades rennide välispinnale, et vältida külmumist) ja aurutõkketeip.

Ühised konfiguratsiooniskeemid

1. Standardne sisemaa tehas: AZ150 värviga kaetud terasest vihmaveerenn + tsingitud kronsteinid + PVC110 vihmaveetoru + butüülhermeetik

2. Vihmane jõeäärne tehas: AZ275 (kõrge tsinkkattega) värvitud terasest vihmaveerenn + tsingitud liitmikud + täiendavad paisumisvuugid

3. Ranniku-/keemiatehase ruumiraami katus: 304 roostevabast terasest vihmaveerenn + roostevabast terasest vihmaveetoru süsteem + välise isolatsioon külmumiskaitseks

Korrosioonivastane konfiguratsioon

1. Värvkattega terasest katuserennide süsteem hoonetele: AZ150 sisemaale, AZ275 rannikualadele;

2. Roostevaba teras: klass 304; kronsteinid on ühtlaselt kuumtsingitud (katte paksus ≥80μm).

Millised on peamised eelised?

I. Kergekaaluline; ei suurenda terasest põhikonstruktsiooni koormust

Värvkattega terasest või roostevabast terasest vihmaveerennid on valmistatud õhukesest materjalist ja kaaluvad palju vähem kui betoonist rennid. Neid saab kinnitada otse katuseräästa külge, ilma et oleks vaja suuremaid terassammasid või rõngastalasid, säästes sellega põhi teraskonstruktsiooni kulusid. Need sobivad erinevatele pika avaga teraskatusesüsteemidele, sealhulgas jäikadele portaalraamidele, ruumiraamidele ja võrkkestadele.

II. Kiire ehitamine, kuiv kokkupanek ja lühike projekti kestus

Tehases viimistletud vihmaveerennide segmendid monteeritakse kohapeal neetide ja tihendatud liitekohtade abil, mis välistab märjad protsessid, nagu raketis, valamine ja krohvimine. Eriti pikkade räästade kiire segmenteeritud paigaldamine lühendab oluliselt katuse viimistlusfaasi, samas kui betoonrennid nõuavad pikka kõvenemisperioodi ja sõltuvad suuresti ilmastikust.

III. Suurepärane veekindluse terviklikkus ja madal lekkeoht

1. Paneelid moodustatakse integreeritud painutamise teel, tagades paneeli korpuses õmbluste puudumise; liigestel on kolmekordne hüdroisolatsioonisüsteem: butüültihenduslint, ilmastikukindel hermeetik ja needid.

2. Integreeritud paisumisvuugid võimaldavad soojuspaisumist ja kokkutõmbumist, vältides pragude ja lekkete tekkimist pikkades vihmaveerennides, mis on põhjustatud termilisest pingest; betoonist vihmaveerennid on altid pragunemisele, liigeste purunemisele ja sellele järgnevale lekkele.

IV. Paindlik materjali liigitamine; ilmastiku- ja korrosioonikindlus, mis sobib erinevatesse keskkondadesse

Sisemaa: AZ150 Al-Zn kaetud värviteras; Vihmased jõeäärsed alad: AZ275 (kõrge tsingikiht);

Ranniku/keemilised tsoonid: 304 roostevaba teras. Materjalid on kohandatud kuivale, vihmasele ja soolapihustatud keskkonnale ning nende kasutusiga on 8–25 aastat.

V. Kõrge disaini kohanemisvõime; sobib ebakorrapärasele räästale

Kohandatud painutamine võimaldab kõveraid võrkkestasid, lehvikukujulisi räästaid ja muutuva laiusega püstakuid, mis täiendavad hõlpsalt ringikujulisi või ebakorrapäraseid katuseid; vastupidi, ebakorrapäraste betoonist vihmaveerennide ehitamine on kulukas ja keeruline.

VI. Lihtne paigaldusjärgne hooldus

Lokaliseeritud lekkeid saab parandada ühe vihmaveerennide segmendi asendamise ja uuesti tihendamisega; avatav disain võimaldab hõlpsalt eemaldada kogunenud prahti; terasmaterjal on taaskasutatav ning seda saab lahti võtta ja taaskasutada rajatise renoveerimise käigus.

VII. Sujuv drenaaž; siledad siseseinad takistavad setete kogunemist

Külmvaltsitud vormimine tagab siledad, tasased siseseinad, mis takistavad muda ja mustuse kogunemist; kiire vihmaveevool ja suurepärane äravooluvõime tugevate tormide ajal (võrreldes konarlike betoonkanalitega) vähendavad ülevoolu ja katusele tagasivoolu ohtu.

VIII. Kontrollitavad kulud

Standardsete terasest katuserennide süsteemide kogumaksumus on madalam kui betoonist valatud vihmaveerennidel, millel on veelgi suuremad majanduslikud eelised eriti pikkade ja suure avaga ruumiraamiga katuste puhul.

Millised on peamised eristajad?

I. Kerge disain, mis ühildub teraskonstruktsioonidega

Õhukeseseinalised värvilisest terasest või roostevabast terasest vihmaveerennid on äärmiselt kerged; neid saab riputada ainult katuseräästa või kronsteinide abil, ilma et oleks vaja suuremaid terassammasid või vundamente. Need on eelistatud valik ruumiraamide, võrkkestade ja pikaajaliste kergete teraskatuste jaoks. Seevastu betoonist vihmaveerennid avaldavad suurt tühikoormust ja nõuavad täiendavaid betoonrõngastalasid, suurendades oluliselt tsiviilehituskulusid.

II. Kuiv kokkupanek ja kiire paigaldamine

Vihmaveerennid valmistatakse tehases kindla pikkusega ja monteeritakse kohapeal pimeneetide ja hermeetiku abil, mis välistab vajaduse raketise, valamise, krohvimise või kõvenemise järele. Kümnetele tuhandetele ruutmeetritele ulatuvate tehasehoonete räästapaigaldused saavad valmis vaid mõne päevaga. Betoonist vihmaveerennid on piiratud temperatuuri ja ilmastiku (vihm/lumi) poolt ning nõuavad pikki kõvenemisperioode, mille tulemuseks on oluline erinevus ehituse ajakavades.

III. Kõrge veekindel töökindlus ja soojuspaisumis-/kokkutõmbumiskindlus

1. Vihmaveerennidel on õmblusteta, terviklikult painutatud korpused, mille liitekohad on ainult sektsioonide vahel. Süsteemid kasutavad butüülteipi, ilmastikukindlat hermeetikut ja paisumisvuuke, et välistada soojuspaisumisest ja kokkutõmbumisest tingitud pragunemise oht.

2. Betoonist vihmaveerennid võivad soojuspaisumise, kokkutõmbumise ja vajumise tõttu praguneda, lekkida ja vuugi puruneda. PVC vihmaveerennid muutuvad madalal temperatuuril rabedaks ja pragunevad, kõrgel temperatuuril aga deformeeruvad ja longuvad.

IV. Materjali klassifitseerimine piirkonnaspetsiifilise korrosioonikindluse jaoks

Valikud ulatuvad AZ150 Al-Zn kaetud terasest (sisemaal) ja AZ275 kõrge tsingisisaldusega terasest (vihmased alad) kuni 304 roostevaba teraseni (ranniku/keemiapiirkonnad), pakkudes kasutusiga 5 kuni 25 aastat. Alternatiivid, nagu tellistest vihmaveerennid, kannatavad õitsemise ja ilmastikumõjude tõttu, betoon mureneb kergesti ja standardne PVC laguneb UV-kiirguse mõjul.

V. Kõrge vormitavus ebakorrapäraste katuste jaoks

Kohapealne painutamine võimaldab kohandamist nii, et need sobiksid kõverate räästadega (võrkkestad), lehvikukujuliste püstakute ja muutuva osaga räästaga. Betoonist või tellistest ebakorrapäraste vihmaveerennide ehitamine on keeruline ja kulukas.

VI. Siledad siseseinad tõhusa drenaaži tagamiseks

Külmvaltsitud vormimine tagab siledad siseseinad, mis takistavad setete kogunemist, tagades tugeva vihmasaju ajal takistusteta äravoolu ja vähendades vee tagasivoolu katusesse. Betoonist ja tellistest vihmaveerennidel on konarlik sisemus, mis hoiab setteid kinni, muutes need ummistumiseks ja ülevooluks.

VII. Eelised hooldusel ja demonteerimisel

Lokaalsed lekked nõuavad uuesti tihendamiseks ja parandamiseks ainult konkreetse sektsiooni lahtivõtmist; tehase renoveerimise korral saab süsteemi täielikult lahti võtta ja uuesti kasutada ning terasest materjali saab väärtuse saamiseks taaskasutada. Seevastu kahjustatud betoonist või tellistest vihmaveerennid tuleb hakkida ja uuesti ehitada, tekitades märkimisväärseid ehitusjäätmeid, mida ei saa taaskasutada.

VIII. Silmapaistev kuluefektiivsus

Ehitiste terasest katuserennide süsteemi kogumaksumus on madalam kui betoonist valatud vihmaveerennidel; see pakub tohutut kulueelist roostevabast terasest vihmaveerennide ja kohandatud kivikanalite ees.

Standardne tootmisprotsess

I. Tooraine kontroll

1. Värvkattega terasest katuserennide süsteem hoonetele: AZ150/AZ275 Al-Zn kaetud poolid, paksus 0,6–1,0 mm;

2. Roostevaba teras: 304 roostevabast terasest pooli, 0,7–1,2 mm; kontrollida paksust, kattekihti ja värvikile; veenduge, et pinnad oleksid kriimustuste ja korrosioonivabad.

II. Lahtikerimine ja lõikamine

Laadige teraspool lahtikeerajale → lõika pikisuunas vastavalt renni väljakujunenud laiusele; eemaldage vigane materjal mähise otstest.

III. Painutamine ja vormimine

1. Sisestage kitsad ribad CNC painutusmasinasse; painutada standardsesse U-kujulisse renniprofiili vastavalt joonistele (standardsed avalaiused: 200/250/300mm);

2. Moodustatud integreeritud painutamise teel; renni korpusel puuduvad vaheõmblused ja nurgaraadiused on siledad.

IV. Lõppliitmiku valmistamine

Lõika samast toormaterjalist: painutage ja vormige otsakatted, paisumisvuukide katted, vihmavee punkri ühendusplaadid ja vilkuvad komponendid.

V. Aukude lõikamine

CNC-lõigatud augud vihmavee väljalaskeavade jaoks; veenduge, et servad oleksid siledad ja jämevabad punkri järgnevaks kokkupanekuks.

VI. Valmistoote ülevaatus

1. Mõõtke kanali ava laius, sügavus ja painde mõõtmed;

2. Kontrollige värvi/roostevabast terasest pindu mõlkide või pragude suhtes; kõik nõuetele mittevastavad esemed ümber töötama.

VII. Pakendamine

Mähi üksikud vihmaveerennid kaitsekilesse → virna puitalustele kategooriate kaupa; silt spetsifikatsioonide, materjali ja pikkusega; pakkige otsakorgid ja kronsteinid eraldi kastidesse.

VIII. Abikomponentide töötlemine

1. Vihmaveerennid: kuumtsingitud lamedate vardade või nurkterase lõikamine ja painutamine;

2. Allavoolutorud, põlved ja toruklambrid: lõikamine ja mõõtu töötlemine.

IX. Paigaldamine ja kokkupanek kohapeal

1. Paigaldage räästale tsingitud kronsteinid vahega 600-800mm;

2. Paigutage renni sektsioonid; kattuvate vuukide korral paigaldage butüülist tihenduslint, kinnitage pimeneetidega ja tihendage välispind ilmastikukindla hermeetikuga;

3. Paigaldage paisumisvuugid eriti pikkade sektsioonide jaoks; paigaldada vihmavee punkrid ja vihmaveetorud;

4. Sirutage katusepaneelid renni siseküljele; veekindla tihendi tagamiseks paigaldage räästa katted/liistud.

X. Peamised erinevused töötlemisel: värviga kaetud teras vs. roostevaba teras

Värviga kaetud teras: pärast vormimist korrosioonivastast töötlemist ei toimu; tugineb tehases rakendatud katte-/värviviimistlusele;

Roostevaba teras: kalduvus painutamisel kriimustada; kogu töötlemise ajal kasutatav kaitsekile; kohapealsed keevisõmblused on rooste vältimiseks tihendatud.

Põhilised jõudlusparameetrid

I. Põhimaterjali parameetrid

1. Terasest katuserennide süsteem hoonetele (Al-Zn-kattega teras)

Kattekiht: AZ150 g/m² (sisemaal); AZ275 g/m² (ranniku/suure sademesisaldusega alad)

Levinud paksused: 0,6, 0,7, 0,8, 1,0 mm

Katte tüüp: PE/HDP/PVDF (vastab katusepaneelide katmise standarditele)

2. 304 roostevabast terasest vihmaveerenn (ranniku-/keemiatööstuse rakendused)

Materjal: 06Cr19Ni10 (304)

Levinud paksused: 0,7, 0,9, 1,0, 1,2 mm

II. Vihmaveerennide mõõtmed (tööstuse standard)

1. Ülemise ava laius: 200/250/300mm (kõige tavalisem); mittestandardsed suurused saadaval nõudmisel;

2. Renni sügavus: 120–180mm;

3. Tehase standardpikkused: 3m, 4m, 6m; kohapeal kokku pandud eriti pikad sektsioonid.

III. Abikomponentide parameetrid

1. Tsingitud kronsteinid: Q235 teras, kuumtsingitud; paksus 3,0–5,0 mm; paigaldusvahe 600–800 mm;

2. Paisumisvuugid: tavaliselt paigaldatakse iga 10–12 m järel; paisumisvaru ±25 mm;

3. Allavoolutorusüsteem: vihmavee punkrid, mis on ühendatud vihmaveetorudega (läbimõõdud φ100, φ160; saadaval PVC, värvitud terasest või roostevabast terasest).

IV. Tihendusmaterjali parameetrid

1. Butüülvett takistav lint: Laius 15/20 mm; temperatuurikindlus -40°C kuni 90°C;

2. Ilmastikukindel silikoonhermeetik: Välisklass; UV-kindel ja veekindel.

V. Drenaažikoormus ja tühimass

1. Võrdlus omakaal: 0,8 mm ≈ 6,4 kg/m; 1,0 mm ≈ 8,0 kg/m;

2. Drenaaživõimsus: 250 mm (laius) × 150 mm (sügavus) renn ≈ 0,028 m³/m; piisav tavaliseks tugevaks vihmavee äravooluks.

VI. Korrosioonikaitsetsoonid

1. AZ150+PE: kuivad sisemaa tehasehooned; kasutusiga 8–10 aastat;

2. AZ275+HDP: vihmased jõeäärsed alad; kasutusiga 12–18 aastat;

3. 304 roostevaba teras: rannikualad (soolapihustus) ja keemiatehaste tsoonid; kasutusiga 20+ aastat.
