Lainepapist terasest katusepaneelid konstruktsioonihoonetele

Lainepapist terasest katusepaneelid konstruktsioonihoonetele on teraskonstruktsioonide süsteemides kõige laialdasemalt kasutatavad katusekattematerjalid. Nendes toodetes kasutatakse aluspinnana kuumtsingitud või Al-Zn-ga kaetud terast, millel on rullkattega värviline kaitseviimistlus ja mis on külmvaltsitud vormimise teel vormitud standardprofiilideks. Täielik süsteem koosneb katusepaneelidest, kinnitusdetailidest, isolatsioonikihtidest, veekindlatest membraanidest, ääristest ja erinevatest viimistluskomponentidest, luues tervikliku koostu, mis ulatub kandvast alusest kuni pinna hüdroisolatsiooni, soojustuse ja servade viimistluseni.

Kerge kaal, kõrge ehitusefektiivsus ja kohandatav korrosioonikindluse tase iseloomustavad need paneelid sobivad nii tavalistesse ladudesse ja tehastesse kui ka laiaulatuslikele raamidele ja kõverate võrkkatuste jaoks. Tasakaalustades jõudlust, ehituskulusid ja pikaajalist vastupidavust, on need eelistatud valik teraskonstruktsioonide katuseprojektide jaoks.

Tooteanalüüs ja määratlus

1 Põhitoote määratlus

Konstruktsioonihoonete lainepapist terasest katusepaneelide väliskihina kasutatakse kuumtsingitud või Al-Zn-kattega profiilterast. Koos isolatsioonimaterjalide, hüdroisolatsioonitarvikute, kinnitusdetailide ja viimistluskomponentidega paigaldatakse need C- või Z-sektsiooniga terasest võredele, et moodustada terviklik katusekatte konstruktsioon. Süsteem pakub olulisi funktsioone, nagu katuse tihendus, hüdroisolatsioon, soojusisolatsioon ja tuulekindlus, toimides peavoolu katuselahendusena kergete terashoonete, ruumiraamide ja võrkkestade projektide jaoks.

2 Substraadi ja katte spetsifikatsioonid

2.1 Peamised aluspinnad hõlmavad kuumtsingitud terast ja kuumsukeldatud Al-Zn-kattega terast; Levinud katte spetsifikatsioonid hõlmavad AZ150, AZ180 ja AZ275.

2.2 Pinnal on värviline pealispind, mis on saadaval kolme kattetüübina – polüester (PE), kõrge vastupidavusega polüester (HDP) ja polüvinülideenfluoriid (PVDF) –, mis on valitud sise- ja väliskeskkonnatingimuste ning korrosioonikindluse nõuete alusel.

3 peamist tootekategooriat

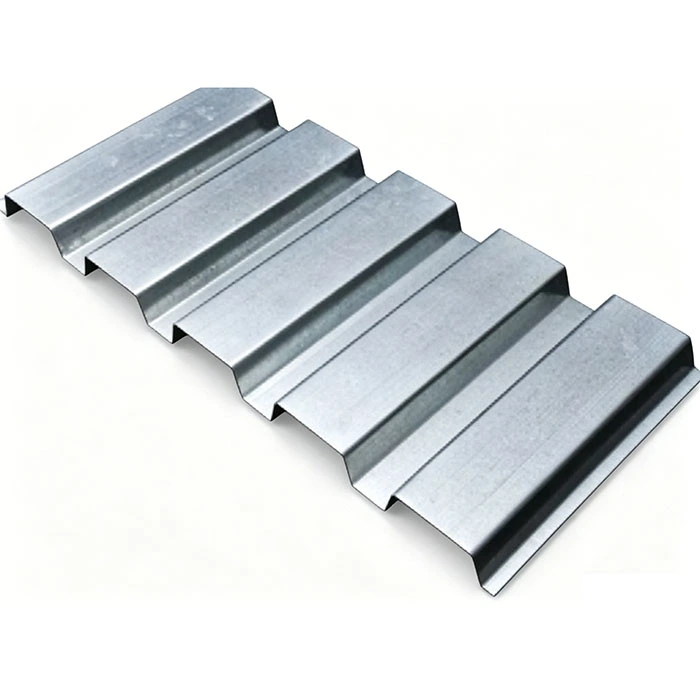

3.1 Standardsed kattuvad värviga kaetud teraslehed: sisaldab kahte tavalist profiili – tüüp 840 ja tüüp 900. Need kinnitatakse lahtiste isekeermestavate kruvidega ja neid kasutatakse laialdaselt standardsetes tehasehoonetes ja ladudes.

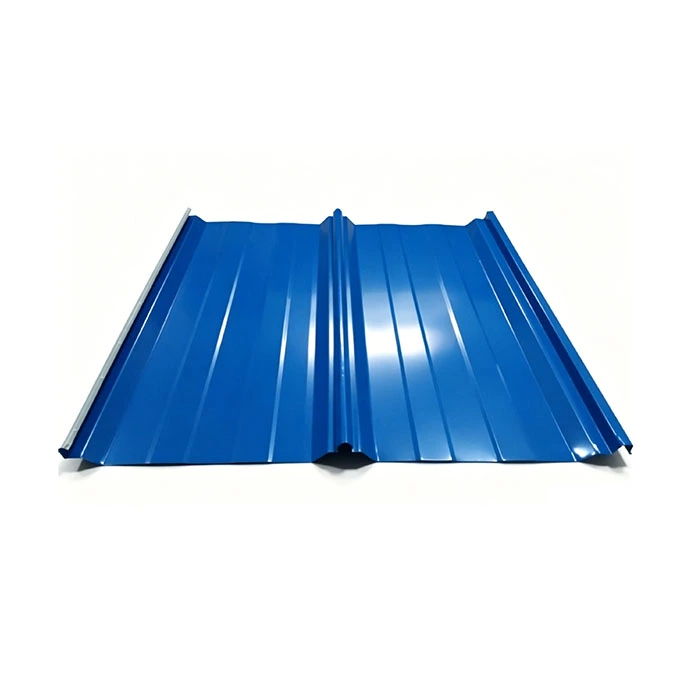

3.2 Seisva õmblusega katusepaneelid: Sisaldab tüüp 470 ja tüüp 475. Nendel on varjatud klambriga paigaldusmeetod ilma katmata kruvideta ja neil on suurepärane veekindlus; need sobivad suure avaga ja kumerate katusekonstruktsioonide jaoks, nagu ruumiraamid ja võrkkestad.

Põhjalik süsteemi konfiguratsioon

1 katusepaneeli kiht

1.1 840/900 seeria lap-õmbluspaneelid: paneeli paksus 0,4–0,8 mm; on külgmised ühenduskohad, mis on kinnitatud lahtiste isekeermestavate kruvidega.

1,2 470/475 seeria seisva õmblusega paneelid: paneeli paksus 0,6–1,0 mm; kasutab varjatud klambritega paigaldatud isas-emane blokeerivat õmblusstruktuuri.

1.3 Materjali valiku soovitused: standardsete sisemaaprojektide jaoks kasutage Al-Zn-ga kaetud aluspindu standardse polüestervärviga; rannikualadel või keemiliselt söövitavatel aladel eelistage Al-Zn (AZ275) aluspinda fluorosüsinik (PVDF) pealisvärvidega.

2 Kinnitus- ja ühendustarvikud

2.1 Libistavad varjatud klambrid: mõeldud spetsiaalselt seisvate õmbluspaneelide jaoks; valmistatud kuumtsingitud terasest; talub paneelide soojuspaisumist ja kokkutõmbumist.

2.2 Isekeermestavad kruvid ja veekindlad seibid: kasutatakse õmblemispaneelide kinnitamiseks; seibid on valmistatud EPDM kummist, et tagada kauakestev veekindel tihendus.

2.3 Lisatarvikud: pimeneetid ja butüültihenduslint; kasutatakse paneelide ülekatete ja vuukide tihendamiseks ja tugevdamiseks, vältides kapillaarvee imbumist.

3 Veekindel-hingav kiht

Kasutab kedraga liimitud polüpropüleenist veekindlat-hingavat membraani, mis on paigaldatud soojustuskihi ja konstruktsioonihoonete lainepapist terasest katusepaneelide vahele; see blokeerib välise vedela vee sissepääsu, võimaldades samal ajal sisemisel niiskusaurul välja pääseda, hoides ära isolatsiooni niiskuse, hallituse kasvu ja termilise jõudluse halvenemise.

4 Soojusisolatsioonikiht

4.1 Kivivillast isolatsiooniplaadid: paksusega 50–150 mm; vastab A-klassi mittesüttiva aine tuleohutusstandarditele ja suitsu toksilisuse nõuetele; sobib tootmistöökodadesse, ohtlike kemikaalide ladudesse ja range tuleohutuskontrolliga rajatistesse.

4.2 Klaasvillast tekid: paksus 50–150 mm; soojusjuhtivus ≤0,042W/(m·K); pakub suurepärast kulutasuvust; kasutatakse laialdaselt standardsetes kergterasest tööstushoonetes ilma eriliste tuleohutusnõueteta. 4.3 Abikomponendid: isolatsiooni tugivõrk ja spetsiaalsed isolatsiooniklambrid on paigutatud piki ore risti, et vältida painduva isolatsioonivilla longust või rebenemist.

5 Aurutõke

Kõrge õhuniiskusega hoonetes (nt siseruumides toiduvalmistamise, pesemise või niisutamise korral) tuleb paigaldada PE aurutõke membraan. See asetatakse ääriste peale ja isolatsioonikihi alla, et takistada kuuma niiske siseõhu liikumist ülespoole, vältides seeläbi ulatuslikku kondenseerumist ja tilkumist isolatsioonikihi sees talvel.

6 Sekundaarne katusekonstruktsioon

Kandev aluskonstruktsioon kasutab kuumtsingitud C- ja Z-profiiliga terasest rõngaid (spetsifikatsioonid vahemikus C100–C250 ja Z140–Z220), mis on poltidega kinnitatud terastalade või ruumiraami ülemiste nööride külge. Abikomponente, sealhulgas ristlõike vardaid, horisontaalseid tugitugesid ja põlvetugesid kasutatakse selleks, et piirata võre külgmist väändumist ja takistada katuse põikisuunalist tuulekoormust.

7 trimmi- ja vilkuritarvikute komplekt

Sisaldab katuseharja katteid, viilu servade ääristust, sisemist nurgatagust, räästasulgurit ja päevavalgustuspaneelide servaliistu, mis tagab kõigi katusevuukide ja nurkade (nii sisemise kui ka välise) tervikliku katmise. Süsteem sisaldab tehases valmistatud värvikattega terasest või 304 roostevabast terasest vihmaveerennid, mis on ühendatud PVC korrosioonivastaste vihmaveetorude, tsingitud vihmavee punkrite ja paisumisvuukidega, et moodustada terviklik ja organiseeritud äravoolusüsteem.

8 Päevavalgustuse komponendid

Kasutab FRP (klaaskiuga tugevdatud plastik) või PC (polükarbonaat) päevavalgustuspaneele. Nendel paneelidel on profiilid, mis sobivad ideaalselt katusepaneeli moodulitega, võimaldades sujuvat kattumist. Need on tavaliselt paigutatud iga 2–3 lahtri tagant, et tagada rajatisele loomulik päevavalgus ja vähendada kunstliku valgustuse energiatarbimist.

Standardsed integreeritud rakenduslahendused

1 Lihtne laokatuse montaaž

Konfiguratsioon: 840-profiililine värvitud terasplekk + ühekihiline 50 mm klaasvill + C120 terasest purlinid + standardsed värvikattega terasest viimistlustarvikud. See konfiguratsioon pakub lihtsat struktuuri ja madalat hinda; see sobib ajutistesse ladudesse või lihtsatesse materjalide, nagu liiv ja kruus, laohoonetesse, kus ei ole rangeid nõudeid soojusisolatsioonile või tulekindlusele.

2 Standardne tööstuslik tehase katusekoost

Konfiguratsioon: Mudel 900 värvi terasest katusekate + 100mm paksune kivivillast isolatsioon + PE aurutõke + C/Z-sektsiooniga terasest purlinid + kokkupandavad vihmaveerennide ja vihmaveetorude süsteem. See koost pakub tasakaalustatud kombinatsiooni tulekindlusest, soojusisolatsioonist ja veekindlusest. See sobib üldistele tööstuslikele tehastele vihmastes sisemaa piirkondades ja esindab seni kõige laialdasemalt rakendatud standardlahendust.

3 Pikaajaline ruumiraam ja võrkkattega katusekoost

Konfiguratsioon: Mudel 470 seisva õmblusega paneelid + veekindel hingav membraan + 100–150 mm kivivill + kuumtsingitud liugtoed + täiskomplekt kohandatud liistu ja roostevabast terasest vihmaveerennid. Süsteemil pole katmata kinnitusavasid, see talub ±25 mm soojuspaisumist/kokkutõmbumist ning tagab suurepärase vastupidavuse deformatsioonile, tugevale tuulele ja vee sissepääsule. Konstruktsioonihoonete lainepapist teraskatusepaneelid sobivad ruumikarkass- ja kõverate võrkkatuste jaoks, mille sildeulatus on üle 60 meetri.

Korrosioonivastased standardid

1 Katusepaneel aluspinna korrosioonivastane

Standardsete kuivade sisemaaprojektide puhul ei ole Al-Zn katte kaal väiksem kui AZ150; nõrga happevihmaga jõgede äärsete piirkondade jaoks valitakse AZ180; soolapihustusega rannikualadel või keemilise suitsu korrosiooniga keskkondades kasutatakse AZ275 katet, mis on ühendatud PVDF fluorosüsiniku pealisvärviga, et aeglustada värvi vananemist.

2 Korrosioonivastane metallist tarvik

Terasest tarvikute, nagu purlinid, varjatud klambrid ja kinnitusvardad, tehases rakendatud kuumtsingitud katte paksus on vähemalt 80 μm. Lõigatud servad parandatakse kohapeal külmpihustustsinkkattega (tsingisisaldusega >95%), et vältida rooste levikut lõikepindadelt.

Peamised tööeelised

1 Hüdroisolatsiooni ja drenaaži eelised

Katusekalle on projekteeritud 1:100–1:200 kaldega, tagades sujuva veevoolu piki orgusid. Kattuvad paneelid kasutavad butüülteibiga tihendatud topeltliidet, samas kui seisvatel paneelidel on mehaaniline perforatsioonita lukk; see välistab veelekke kinnitusdetailide aukudest või lünkadest allika juures, muutes süsteemi sobivaks pideva tugeva vihmasaju korral.

2 Kerge koormuse eelis

Nende paneelide omakaal on vaid 0,05–0,12 kN/m² – vähem kui üks kahekümnendik betoonkatuse omast –, mistõttu ei ole vaja tugevdada esmaseid terastalasid, ruumikarkassi elemente või iseseisvaid hoone vundamente. suure avaga sambavabade katuste puhul vähendab see esmase teraskonstruktsiooni maksumust otseselt 12–18%.

3 Vastupidavuse ja ilmastikukindluse eelis

Värviviimistlusi on saadaval kolmes vastupidavusastmes: PE (polüester) sisemaale (garantii 5–8 aastat), HDP (kõrge vastupidavusega polüester) vihmastele piirkondadele (10–15 aastat) ja PVDF (fluorosüsinik) rannikualadele (20+ aastat). Aluspinnal olev Al-Zn (alumiinium-tsink) kate pakub ohverdavaid korrosioonivastaseid omadusi, võimaldades kahjustatud aladel automaatselt moodustada kaitsva oksiidkile.

4 Ehitus- ja tarneeelis

Paigaldamine toimub täielikult kuivalt; pole vaja betooni kõvenemist, raketist ega märgtööd ning tööd ei peata miinustemperatuurid, vihm ega lumi. Mehaaniliselt rullvormitud paneelid paigaldatakse otse kohapeal, mis võimaldab 10 000 m² katuse valmimist kõigest 15 tööpäevaga – viiendiku betoonkatuse katmiseks kuluvast ajast.

5 O&M ja tagantjärele paigaldamise eelis

Paneelid toetavad hoolduseks ühe inimese raskust; lokaalset roostet või kahjustusi saab kõrvaldada üksikute paneelide väljavahetamisega ilma kogu katust lahti võtmata. Fotogalvaaniliste kinnituste või aksiaalventilaatorite tagantjärele paigaldamine nõuab minimaalset konstruktsiooni tugevdamist, mis hoiab muutmiskulud väga madalal. Kasutuselt kõrvaldatud paneelid on terasena 100% taaskasutatavad ning neid saab ümber sulatada ja uuesti valtsida.

6 Tuleohutus ja keskkonnaeelised

Värviga kaetud aluspind on mittesüttiv; kui see on ühendatud A-klassi kivivillast isolatsiooniga, vastab see tööstusrajatiste jaoks nõutavale 0,5-tunnisele tulepüsivusele. Tootmine ja paigaldamine ei tekita ehitusprahti, vähendades tahkete jäätmete heitkoguseid 90% võrreldes betoonkatustega ja vastates rahvusvahelistele roheliste hoonete sertifitseerimisstandarditele.

Võrdlev analüüs sarnaste toodetega

1 Võrdlus betoonkatusega

Betoonkatustel on kõrge omakaal ja vundamendikulud, need nõuavad 3–6 kuud kohapealset märgehitust, neid ei saa painutada nii, et need sobiksid kõverate võrega kestadega ning neil esineb aja jooksul pöördumatuid pragusid ja lekkeid. Seevastu need konstruktsioonihoonete lainepapist terasest katusepaneelid on kerged, pakuvad lühikest ehitusaega, neid saab painutada kohandatud kujuga ja võimaldavad lihtsat lekkeparandust.

2 Võrdlus alumiinium-magneesium-mangaan (Al-Mg-Mn) katusekattega

Kuigi Al-Mg-Mn pakub veidi paremat hüdroisolatsiooni, on selle materjali ühikukulu üle 40% kõrgem kui värviga kaetud terasel ja selle madalam kõvadus muudab selle kukkuvate esemete tõttu mõlkimisohtlikuks; standardse tuulesurve ja söövitavate tingimuste korral toimib Al-Zn-kattega teras võrdselt hästi, pakkudes samas tohutult paremat kuluefektiivsust.

3 Võrdlus saviplaatide/asbestplaatidega

Saviplaadid on pika avaga teraskonstruktsiooniga katuste jaoks liiga rasked ja sobivad ainult madala kõrgusega tellisbetoonhoonetele; asbestplaadid kannatavad halva vastupidavuse ja suure rabeduse tõttu ning asbesti keelavate keskkonnaeeskirjade tõttu on välismaistes projektides keelatud, samas kui värviga kaetud teras on täielikult nõuetele vastav ja pakub suurepärast löögikindlust.

Standardiseeritud töötlemise töövoog

1 Tooraine sissetulemise kontroll

Kontrollige kuumtsingitud või Al-Zn-kattega teraspoolide originaalseid tootja materjaliaruandeid ja tsinkkatte katseprotokolle; kasutage AZ väärtuste kohapealseks kontrollimiseks katte paksuse mõõtjaid ja kontrollige pinda kriimustuste, katte tühimike või valgete oksüdatsioonilaikude suhtes; tagastama nõuetele mittevastavad toorained otse terasetehasesse.

2 Lahtikerimine, joondamine ja söötmine

Kasutage sildkraanat, et laadida mähis hüdraulilisele lahtikerimisseadmele; lahtirullija tasandab terasriba konstantsel kiirusel, kasutades fotoelektrilist joondussüsteemi, et hoida kõrvalekallet ± 2 mm piires, vältides paneeli viltumist vormimise ajal.

3 Mitmekäiguline rullimine

Ümberõmbluspaneelide moodustamiseks kasutatakse 12 rullide komplekti, mille servade ülekattelaius on 50 mm; Püstõmbluspaneelid kasutavad 16 komplekti spetsiaalseid vormimisrullikuid, et luua omavahel lukustuvad isas- ja emasliigendid, tagades õmbluse vahekauguse ≤0,3 mm.

4 Fikseeritud pikkusega hüdrauliline lõikamine

Lõika kindlaksmääratud pikkusteks jooniste alusel; standardsed paneelid (≤12m) lõigatakse maanteetranspordi jaoks, eriti pikad paneelid aga osadeks; lõigatud servad on eemaldatud ja pingevabad, et vältida edaspidist korrosiooni lõikekohas.

5 Valmistoote põhjalik kontroll

Mõõtke efektiivne katte laius, ribi kõrgus ja paneeli paksus ning kohapeal kontrollige värvikile nakkumist; seisva õmblusega paneelid läbivad täiendava õmbluse tõmbekatse, et tagada blokeeringu tuulekoormuse vastavus standarditele.

6 Kaitsev pakkimine ja saatmine

Transpordikriimustuste vältimiseks kantakse paneeli pinnale läbipaistev PE kaitsekile; Konstruktsioonihoonete lainepapist terasest katusepaneelid on ristkimpudega kokku pandud ja asetatud täispuidust alusplokkidele; spetsifikatsioonid (profiili tüüp, pikkus, projekti ID) on välisküljele pihustatud; ja meretranspordi tellimuste puhul rakendatakse täiendavat veekindlat venitusmähist.

7 Tarvikute valmistamine eritellimusel

Pärast värviga kaetud terasest põhipoolide lõikamist valmistatakse CNC-painutusmasinatega sellised komponendid nagu harjakatted, katted, vihmaveerennid ja otsasulgurid; painderaadiused on standardiseeritud kolmekordseks paneeli paksuseks, et vältida pragunemist või värvi koorumist painutamisel.

8 Laiaulatuslik tarvikute pakkumine

Kuumtsingitud isekeermestavad kruvid, EPDM seibid, liugklambrid ja tihendusteibid pakitakse eraldi tüübi järgi ja tarnitakse katusepaneelidega samas partiis, tagades tarvikute katete ja värvide järjepidevuse.

Peamised jõudlusparameetrid

1. Paneeli mõõtmete parameetrid

2. Substraadi ja pinnakatte tehniline indeks

Substraadi klass: TS280 (tavaline ala), TS350 (kõrge tuulerõhu piirkond)

Tõmbetugevus: 380 ~ 520 MPa

Soojuspaisumise koefitsient: 1,2 × 10⁻⁵/℃

Pinnavärvi kuivkile: PE 20-25 μm, HDP 25-30 μm, PVDF 25-35 μm

Võrdluskaal: 0,5 mm = 4,0 kg / ㎡, 0,6 mm = 4,8 kg / ㎡

3. Tuule ja soojuse tugiparameetrid

Tuulekindlus: 0,55 ~ 1,0 kPa tuule põhirõhk koos Z-punni tugevdusega

Libiseva toe libisemisulatus: ±25 mm

Kivivilla parameeter: Tihedus 100-150kg/m³, A-klassi tulekindel

HAISHENGi ühekordne kohaletoimetamisteenus

1 Müügieelne kohandamine ja valik

Tuginedes kohalikele projektitingimustele – sh tuulesurve, lumekoormus, korrosiooniklass ja tuleohutuskoodid – pakume tasuta sobituslahendusi katuseprofiilidele, katetele ja isolatsioonikihtidele, vähendades edaspidiste hüdroisolatsiooni või tuulekindlusega seotud ümbertööde riski.

2 Piiriülene logistikakaitse

Spetsiaalne niiskuskindel ja õhukindel pakend meretranspordi jaoks sisaldab nurgakaitseid ja sektsioonpaneelide eraldamist, et vältida ookeanisoola pihustamise ja pinna deformatsiooni põhjustatud kahjustusi.

3 Müügijärgne tehniline tugi ja garantii

Kaugpaigaldamise juhised nii hiina kui inglise keeles; aluspinnakatte garantii sisemaal 15 aastat ja rannikualadel 8 aastat; värviviimistluse garantii konkreetse katte kasutusea alusel; ja asendustarvikute tarnimine eluea jooksul.

KKK

1 Kas fluorosüsiniku (PVDF) viimistlus on rannikuprojektide puhul kohustuslik?

Kohtades, mis asuvad rannikust 5 km kaugusel või keemiatööstusparkides, on AZ275 substraat kombineeritud PVDF fluorosüsiniku viimistlusega kohustuslik; 5–20 km kaugusel rannikust nõrga soolapihustusega aladel võib kulude ja pikaealisuse tasakaalustamiseks kasutada HDP (kõrge vastupidavusega polüester) viimistlusega AZ275 substraati.

2 Kas konstruktsioonihoonete terasest lainepapist katusepaneele saab kasutada kõverate ruumiraamiga katuste jaoks?

Kõverate katuste puhul, mille raadius on suurem kui 50 m, saab 900-tüüpi lapppaneeli kasutada piiratud ulatuses; tihedamate raadiustega keeruliste kõverate pindade puhul on 470-tüüpi seisev õmbluspaneel kohustuslik, et vältida deformatsiooni, pragunemist või lekkimist vööühenduskohtades.

3 Kas on võimalik valida aurutõkke ja veekindla hingava membraani vahel?

Kasutage aurutõket siseruumides, mis on altid niiskusele, ja veekindlat hingavat membraani vihmaga kokkupuutuvate välisruumide jaoks; piirkondades, kus on kõrge õhuniiskus ja sagedased sademed, tuleb paigaldada mõlemad kihid, samas kui lihtsate kuivade ladude puhul võib mõlemad täielikult ära jätta.
