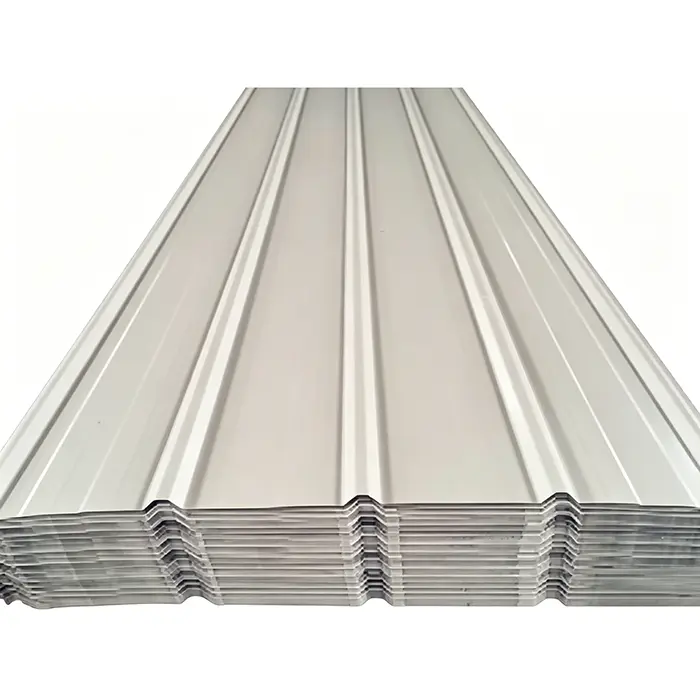

Kokkupandavad terasest seinakattepaneelid

HAISHENGi monteeritavad terasest seinakattepaneelid on tehases toodetud külmvaltsvormitud välisvoodrielemendid. Erinevalt tavalistest katuseplekkidest on neil spetsiaalne profiil, mis on mõeldud vertikaalseks äravooluks ja optimaalseks ribi kõrguseks. Pakume terviklikke ja terviklikke voodrilahendusi – sealhulgas välispaneele, isolatsioonisüsteeme, kandvaid alamkonstruktsioone ja avanemisliistud – selle asemel, et müüa üksikuid lehti. 12-aastase ekspordikogemuse toel pakume sorteeritud korrosioonivastaseid lahendusi, mis on kohandatud erinevatele välismaistele kliima- ja söövitavatele keskkondadele. Meie tooted lahendavad tõhusalt neli levinumat projekti valupunkti: seina lekkimine, pikaajaline roostetamine, ehitusviivitused ja liigsed konstruktsioonikoormused. Kõik spetsifikatsioonid vastavad rahvusvahelistele tööstusrajatiste vooderdiste standarditele ja toetame nii laokaupade otsesaadetist kui ka eritellimusel valmistamist.

Mis vahe on standardsetel teraslehtedel ja nendel kokkupandavatel terasest seinakattepaneelidel?

1. Drenaaži struktuur:

Seinapaneelidel on tavaliselt 25–35 mm ribi kõrgus ja lühikesed kattuvad servad koos vertikaalseks paigaldamiseks mõeldud äravooluteedega; katusepaneelide ribi kõrgus on tavaliselt üle 50 mm, mis sobib suuremahuliseks horisontaalseks äravooluks.

2. Kinnitusmeetod:

Seinapaneelid kinnitatakse eranditult katmata isekeermestavate kruvidega (millel puudub katuste jaoks kasutatav 470-ne konstruktsioon), mis hõlbustab edaspidist hooldust, lahtivõtmist ja uuesti paigaldamist.

3. Vormi täpsus:

Seinapaneelide rullvormimisvormid läbivad serva passiveerimise, et vältida soola kogunemist teravatesse välisnurkadesse, mis kiirendab korrosiooni. Seda protsessi katusepaneelide puhul ei rakendata.

Substraatide ja katete valikukriteeriumid

1 Kahepoolne Al-Zn (alumiinium-tsink) aluspinna katte valik

- Kuivad sisemaa piirkonnad (Kesk-Aasia, Ida-Euroopa sisemaa): AZ150 g/m²; tagab aluspinna korrosiooni puudumise 5–8 aasta jooksul; sobib tavalistesse ladudesse ja tehastesse.

- Vihmased ja kõrge õhuniiskusega piirkonnad jõgede ääres (Jangtse jõgikond, Kagu-Aasia sisemaa): AZ180 g/m²; pakub 20% suuremat vastupidavust niiskuse läbitungimisele; sobib tootmistöökodadeks.

- Ranniku/keemilise korrosiooni tsoonid (Kagu-Aasia rannik, naftakeemiapargid): AZ275 g/m²; sellel on kõrgem alumiinium-tsingisulami sisaldus, et blokeerida kloriidioonide korrosiooniteed.

2 Pealmise külje katte ilmastikukindlus ja garantiitingimused

- PE (standardne polüester): 20–25 μm kuivkile paksus (DFT) pealmisel küljel, 5–10 μm epoksüst roostevastane põhi; garantii 5-8 aastat; sobib ainult sisemaa tolmuvabadele tehastele.

- HDP (kõrge vastupidavusega polüester): 25–30 μm DFT ülemisel küljel; UV-kindel; 10-15-aastane garantii; sobib tugeva vihma ja intensiivse päikesevalgusega piirkondadele.

- PVDF (fluorosüsinik): 25–35 μm DFT ülemisel küljel; hapete ja leeliste korrosioonikindel; 20+ aastat garantiid; kohustuslik sidumine AZ275 substraadiga.

3 paneeli paksuse diferentseeritud valikustandardit

- - Välisseinapaneelid: Standardne 0,4-0,5mm (piirkondadele, kus tuule kiirus on ≤24m/s); 0,55–0,7 mm tugeva tuulega rannikualadel (tuule kiirus ≥28 m/s)

- Siseseina voodripaneelid: Ühtsed 0,3–0,4mm helehallid peenribidega "Model 900" paneelid; mõeldud ainult siseruumides tolmu tõkestamiseks, ei vaja kõrge ilmastikukindlusega värviviimistlust

Kokkupandavate terasest seinakattepaneelide mõõdetud parameetrite tabel

Mõõdud: Ühe paneeli maksimaalne pikkus on 12m; Kohapealset splaissimist toetatakse eriti pikkade vahekauguste korral spetsiaalsete veetõkkeribadega, et kõrvaldada ühenduskohtades lekkeohtu.

Põhjalik tarvikute loend

Erinevalt tootjatest, kes tarnivad ainult paneele ise, pakub HAISHENG kokkupandavate terasest seinakattesüsteemide täielikke tarvikukomplekte koos komponentidega, mis on kohandatud konkreetsete kohapealsete paigaldusprobleemide lahendamiseks:

1. Välimised dekoratiivpaneelid: saadaval kolmes profiilis (900/820/750) tuule/vihma kaitseks ja esteetikaks; värvi viimistlusi saab kohandada värvikaardi abil.

2. Hüdroisolatsiooni- ja kinnitustarvikud: kuumtsingitud isekeermestavad kruvid (φ4.8/φ5.5) EPDM veekindlate seibidega; 15/20mm butüülist tihenduslint; ja spetsiaalsed veetõkkeribad horisontaalseks paigaldamiseks – mis lahendavad levinud lekkeprobleemid kruvide läbimiskohtades.

3. Soojusisolatsioonikiht: valikud hõlmavad klassi B1 klaasvilla (standardsete tehaste jaoks; tihedus 12–16 kg/m³; paksus 50/75/100 mm) ja A-klassi kivivill (keemia-/süttimis-/plahvatusohtlike töökodade jaoks; tihedus 100–150 kg/m³; paksus 50–150 kg/m³; paksus 50–10 meshmmmm).

4. Sisemine aurutõke: isolatsioonikihi siseküljele paigaldatud PE aurutõkkekile; spetsiaalselt loodud selleks, et vältida niiskuse tagasivoolu kõrge õhuniiskusega töökodades ja vältida hallituse kasvu või isolatsiooni ebaõnnestumist.

5. Sisevoodripaneelid: 0,3–0,4 mm "Model 900" peenribiga värvitud teraspaneelid; varjata isolatsioonimaterjali karedad servad, parandada sisemise esteetikat ja vältida sisetolmu väljapääsu.

6. Kandevõimeline sekundaarne seinakonstruktsioon: kuumtsingitud C-sektsiooni terasest seinavööd (C80–C180) tsinkkatte paksusega ≥80 μm; varustatud φ12 tõmbevarrastega ja φ32 × 2,0 nõtkumisvarrastega, et vältida vöökohtade külgsuunalist kõverdumist suure tuulekoormuse korral.

7. Spetsiaalsed avamisdetailid: aluse nurgad, räästaliistud, uste/akende liistud, nurgaliistud (sisemised ja välimised) ja paisumisvuukide katted; kõik on valmistatud samast materjalist ja viimistlusest, et vältida värvide mittevastavust ja korrosiooni.

8. Päevavalgustuskomponendid: FRP päevavalgustusega seinapaneelid, mis vastavad metallpaneelide profiilile; lainetuse samm ja ülekatte mõõtmed on täielikult ühilduvad, tagades sujuva integreerimise välisseina päevavalgustusribaga ilma lekkevahedeta.

9. Ventilatsiooni trimmitarvikud: hingavad võred ja spetsiaalsed ventilaatori viimistluspaneelid; loodud sobima töökoja soojuseraldus- ja ventilatsioonipunktidesse, säilitades samal ajal ühtse välisfassaadi välimuse.

Terviklikud, juurutamiseks valmis lahendused

1 Lihtne soojustamata lao välissein

Konfiguratsioon: 900-seeria 0,45mm PE-kattega AZ150 seinapaneel + C100 kuumtsingitud seinavöö; puudub isolatsioon, aurutõke ega vooderduspaneel; Kasutusala: Kuiv sisemaa materjali ladustamine; kasutusiga < 5 aastat.

2 Tavaline konstantse temperatuuriga tootmistsehhi välissein

Konfiguratsioon: 900-seeria 0,5 mm HDP-kattega AZ180 seinapaneel + 75 mm klaasvill + PE aurutõke + C120 seinavöö + täielik avanemisviimistluskomplekt; Kasutamine: Üldtöötlemistöökojad vihmastes jõeäärsetes piirkondades; tasakaalustab soojusisolatsiooni kuluefektiivsusega.

3 Kahekihiline ümbris keemiliste/rannikualade kõrge korrosiooniga keskkondade jaoks

Konfiguratsioon: 0,6 mm PVDF-kattega AZ275 välispaneel + 100 mm A-klassi kivivill + paksendatud PE aurutõke + 0,35 mm vooderpaneel + C140 vastupidav seinavöö; Kasutusala: rannikualad (soolapihustus) ja keemiatöökojad (süttimis-/plahvatusoht); A-klassi tulekindlus; kasutusiga > 20 aastat.

Konstruktsiooni- ja tehnilised parameetrid

1. Aluspinna terase klassid: TS280 ja TS350 kõrgtugev konstruktsiooniteras; voolavuspiir vastavalt 280 MPa ja 355 MPa; tõmbetugevus 380–520 MPa; on võimeline vastu pidama deformatsioonile, mida põhjustab lühiajaline suure kiirusega tuulerõhk.

2. Mõõdetud omakaal: 0,5 mm paneelide puhul 4,0 kg/m² ja 0,6 mm paneelide puhul 4,8 kg/m² – oluliselt väiksem müüritise koormusest.

3. Soojuspaisumise parameetrid: lineaarpaisumise koefitsient 1,2 × 10-⁻⁵/°C; 20 mm paisumisvuuk on vajalik iga 60 meetri seinapikkuse järel, et vältida paneeli kõverdumist või pragunemist kõrge temperatuuri tõttu.

4. Sekundaarne konstruktsiooni korrosioonikaitse: Kuumtsingitud katte paksus on ≥80 μm seinavööde ja kõigi metallist kinnitusdetailide puhul, mis vastab ISO 1461 kuumtsingitud korrosioonikaitse standardile.

Millised on eristavad eelised võrreldes konkureerivate toodetega?

1 Struktuurse koormuse eelised

Kokkupandavad terasest seinakattepaneelid kaaluvad vaid 3–5 kg/m², võrreldes punastest tellistest müüritise puhul 220 kg/m² ja ALC-paneelidega 45 kg/m². Värvkattega teraspaneelide kasutamine võimaldab vähendada terassammaste ristlõiget ja väiksemaid vundamendi mõõtmeid, alandades suure avaga ruumiraamiga tehaste tsiviilehituskulusid 12–18%.

2 Ehituse ja tarne eelised

Kasutab täielikult kuiva kokkupandavat montaažimeetodit – välistades märjad protsessid, nagu mört ja krohvimine –, võimaldades ehitusel jätkuda vihmas, lumes või madalatel temperatuuridel. 10 000 m² suuruse välisseina katmine võtab aega vaid 12–15 päeva, müüritiseintel aga 45–75 päeva, mis lühendab tootmiseni kuluvat aega.

3 eelist mittestandardsete kujundite jaoks

Võimaldab kohapeal painutada, et luua kumerad nurgad ja ebakorrapärased viilu otsad; Uste, akende, soklite ja paisumisvuukide jaoks on ette nähtud sobivad viimistlusdetailid (valmistatud samast materjalist). Seevastu ALC-paneele ja punaseid telliseid ei saa kohapeal painutada, mistõttu ebakorrapärased osad võivad aja jooksul väga praguneda ja vett lekkida.

4 Niiskus- ja imbumiskindlus

Omab kahekordset hüdroisolatsiooni paneelide ühenduskohtades ja kruvipunktides, kasutades butüülteipi ja EPDM seibe; seina üldine veeauru läbilaskvus on alla 0,05 g/(m²·h). Müüriseinad kannatavad tavaliselt kolme aasta pärast väljast imbumise ja sisemise pahtli koorumise all.

5 soojus- ja heliisolatsiooni eeliseid

Soojusisolatsioon, aurutõkked ja sisevoodri paneelid paigaldatakse ühe monteerimisetapiga, saavutades heliisolatsiooni 32–38 dB. Müüriseinad vajavad eraldi sisemist soojustamist ja krohvimist ning suure tõenäosusega isolatsioonikiht kihistub või eraldub pärast 2–3 aastat kasutamist.

6 ilmastiku ja vastupidavuse eelist

Täielikult kaetud kolmekihilise korrosioonivastase värviga, mis ei vaja rannikualadel 20 aastat renoveerimist. Müüritise välisseintel esineb sageli viie aasta jooksul õisikuid, murenemist ja koorumist ning renoveerimiskulud võivad ulatuda 40%-ni uue seina maksumusest.

7 lahtivõtmise ja taaskasutamise eeliseid

Üksikuid seinapaneele saab eemaldada iseseisvalt, välistades vajaduse suuremahuliseks lammutamiseks ventilaatorite paigaldamisel või hilisemal uste ja akende muutmisel. Teras on 100% taaskasutatav, jääkväärtuse määr on demonteerimisel üle 35%; Seevastu punased tellised ja ALC-paneelid muutuvad 100% ehitusjäätmeteks, millel puudub taaskasutusväärtus.

8. Üldised kulueelised

Masstoodetud rullvormimise teel pakuvad peamised materjalid madalamaid tootmiskulusid ja nõuavad lihtsamat teisest struktuuritoetust. Kulud on 45% madalamad kui alumiiniumplastist kardinaseinad ja 22% madalamad (koostöö ja materjalid) kui ALC-paneelidel, pakkudes tööstuslike rakenduste jaoks parimat kulu ja jõudluse suhet.

HAISHENGi tehase standardiseeritud töötlemise töövoog

1. Sissetuleva tooraine kontroll:

Teraspooli tsinkkatte kaalu, värvi paksuse ja pinna välimuse kontrollimine; kattedefektide või transpordikriimustustega materjalide tagasilükkamine; kolmanda osapoole pinnakatte ülevaatuse aruanded iga partii kohta.

2. Lahtikerimine ja joondamine:

Kahepoolne fotoelektriline joondussüsteem kontrollib riba kõrvalekaldeid täpsusega ±0,5 mm, vältides moodustatud paneeli kaldus servade tekkimist.

3. Spetsiaalsed rullvormimisvormid:

Spetsiaalsed madala profiiliga ribivormid seinapaneelidele (katusevormidest eristuvad) tagavad ühtlased blokeerivad õmblused.

4. Täppislõikamine:

Hüdrauliline jämevaba lõikamine serva passiveerimisega, et kõrvaldada võimalikud roostealgatuspunktid lõigatud servadel.

5. Valmistoote kohapealne kontroll:

Profiili, laiuse ja tasasuse proovide võtmine iga 200 paneeli järel; mittevastavad esemed isoleeritakse ümbertöötamiseks.

6. Kaitsekile pealekandmine:

Välistingimustes kasutatava PE kaitsekile hoiab ära värvikriimude teket, mis on põhjustatud hõõrdumisest meretranspordi ajal.

7. Kohandatud trimmi painutamine:

Ettevõttesisesed CNC-painutusmasinad võimaldavad kõigi avade jaoks kohandatud viimistluskomponentide valmistamist, tagades ühtlase värvivärvi kogu partii ulatuses.

8. Tarvikute konsolideerimine:

Kinnitusvahendid, hermeetikud ja isolatsioonimaterjalid sorteeritakse, pakitakse niiskuskindlalt ja tarnitakse seinapaneelidega samas konteineris, et vältida osade kadumist tarnimisel.

KKK

1. K: Mis on laos olevate kaupade tarneaeg?

V: Meil ​​on 50 000 m² valmisvaru standardsete 900/820 profiilpaneelide jaoks, konteineri laadimine 3 tööpäeva jooksul pärast makse sooritamist; mittestandardsed suurused töödeldakse 7 tööpäeva jooksul.

2. K: Kas kokkupandavad terasest seinakattepaneelid toetavad kolmandate isikute kontrolli?

V: Jah, me toetame SGS või BV kohapealseid tehasekontrolle ja anname nii tooraine päritolusertifikaadid kui ka värviviimistluse garantiilepingud.

3. K: Kuidas valida vertikaalse ja horisontaalse paigalduse vahel?

A: Vertical installation is recommended for rainy regions to facilitate faster drainage; Kuivade piirkondade jaoks eelistatakse horisontaalset paigaldust, et saavutada sujuvam ja ühtlasem fassaadi välimus.
