Kuumvaltsitud konstruktsiooniterasplaadid

Kuumvaltsitud konstruktsiooniterasplaadid on teraskonstruktsioonide, raskete masinate, linnateede ja sildade ehitamise põhitooraine. Toodetud vastavalt riiklikele standarditele GB/T 700-2006 ja GB/T 1591-2018, need liigitatakse kuumvaltsitud plaatideks, külmvaltsplaatideks, keskmise paksusega plaatideks ja libisemisvastasteks ruudulisteks plaatideks. Integreeritud konstruktsiooniterasplaadid, millel on tasakaalustatud mehaanilised omadused ja suurepärane jõudlus keevitamisel, külmpainutamisel ja mulgustamisel, tagavad pideva jõuülekande ilma splaissimisvahedeta, mis sobivad ideaalselt suure pindalaga kandepindade ja ühendusplaatide jaoks.

HAISHENG pakub laias valikus kuumvaltsitud konstruktsiooniterasplaatide paksuse spetsifikatsioone, kohandatavat lõikamist erikujuliste osade ja sisseehitatud plaatide jaoks, täielikke materjalide mehaaniliste katsete aruandeid ja korrosioonivastast töötlemist, nagu värvimine ja kuumtsinkimine, et rahuldada teraskonstruktsioonide, masinate ja munitsipaalprojektide hulgitarnete nõudmisi ühes kohas.

1. Applicable Production Standards

GB/T 700-2006 süsinikkonstruktsiooniteras

GB/T 1591-2018 madala legeeritud ülitugev konstruktsiooniteras

GB/T 3274 Süsinikkonstruktsiooni paksude plaatide mõõtmete ja kuju aktsepteerimine

2. Core Product Features

2.1 Materjali ja mehaanilised omadused

Küpsed süsiniku ja madala sulamiga materjalide seeriad peavoolu Q235B ja Q355B klassidega saavutavad tasakaalustatud tugevuse, plastilisuse ja sitkuse, stabiilsed mehaanilised omadused toatemperatuuril, taluvad staatilisi koormusi, dünaamilisi koormusi ja teatud temperatuurierinevusi.

Integreeritud valtsitud plaatidel on ühtlane sisemine tekstuur ja pidev jõuülekanne ning suurepärane surve-, painde- ja voltimiskindlus suure pindala kandepinna ja korpuse aluspindade jaoks.

Erinevad teraseklassid alates tavalisest tugevusest kuni suure tugevusega, mis sobivad erinevatele koormustasemetele, sealhulgas kerged korpused, rasked kandevõime ja seadmete survet kandvad komponendid.

2.2 Erinevused kategooriate ja protsesside vahel

Kuumvaltsitud plaadid: hea sitkus, lai paksusvahemik, madal hind, vastupidavus kõrgele temperatuurile ja suurepärane kohapealne keevitusjõudlus kui peamine tehniline materjal; kaetud oksiidkatlaga ja mõõduka mõõtmete täpsusega.

Külmvaltsitud plaadid: sile pind, tihe mõõtmete tolerants, kõrge tasasus ja suurepärane painutusvõime täppistöötluseks, stantsimiseks ja dekoratiivkomponentide jaoks; õhuke paksus ja nõrgem kõrge temperatuuritaluvus kui kuumvaltsitud plaadid.

Funktsionaalsed tuletisvariandid: ruudulised plaadid on libisemis- ja kulumiskindlad kõnniteede ja platvormide jaoks; keskmise paksusega plaadid on suunatud suure koormusega suurtele komponentidele; lõigatud plaadid ja originaalsed pooliplaadid toetavad paindlikku lõikamist suure materjalikasutusega.

2.3 Töötlemise ja montaaži eelised

Põhjalik töötlemine toetab lõikamist, painutamist, stantsimist, valtsimist, keevitamist, poleerimist ja katmist, mis ühildub kõigi teraskonstruktsioonide tootmisprotsessidega.

Lamedad plaadid võimaldavad lihtsat splaissimist, lappimist ja põkkvuukide ehitamist, sobitades sujuvalt sektsiooniterase, torude ja kinnitusdetailidega keeruliste ühenduste jaoks.

Paindlikud suurused võimaldavad terveid plaate lõigata erikujulisteks tükkideks, väikesteks plaatideks ja tugeva universaalsusega sisseehitatud osadeks.

2.4 Kohanemisvõime keskkonnaga

Alusterasel on korralik ilmastikukindlus; pärast rooste eemaldamist, värvimist või kuumtsinkimist korrosioonivastast töötlust saab seda kasutada siseruumides, väljas ja niiskes keskkonnas pikaajaliseks kasutamiseks.

Lai kohaldatav temperatuurivahemik: tavalised süsinikterasest plaadid töötavad tavaliselt vahemikus -20 ℃ kuni 350 ℃; spetsiaalsed teraseklassid vastavad madala või kõrge temperatuuriga töötingimustele.

2.5 Kulude eelised ja piirangud

Piisav toorainevaru, täielikud spetsifikatsioonid ja masstootmine vähendavad ühikukulusid, pakkudes kõrget kõikehõlmavat kulutasuvust teraskonstruktsioonide kõige elementaarsema üldise terasena.

Õhukesed plaadid näitavad nõrka vastupidavust kohalikele löökidele ja mõlkimisele; eriti paksud plaadid kannavad suurt omakaalu ja suurendavad üldist konstruktsioonikoormust.

Paljad plaadid on avatud tingimustes altid roostele ja peavad olema varustatud korrosioonivastase töötlusega; Kõrgtugevate plaatide külmpainutamiseks ja stantsimiseks on vaja ranget parameetrite kontrolli, et vältida pragunemist.

3. Kuumvaltsitud konstruktsiooniterasplaatide kasutusala

3.1 Peamised rakendused

Hoonete teraskonstruktsioonide ehitus: põranda alusplaadid, katusepaneelid, seinapaneelid ja platvormplaadid; jäigastajad, vaheseinaplaadid, peaplaadid, ühendusplaadid ja sisseehitatud terasplaadid terassammastele ja -taladele, südamiku materjalid peamiste kande- ja liiteühenduste jaoks.

Seadmete ja masinate tootmine: seadmete kestad, alused, raamid, kaitsed, silod, vormide alusplaadid ja kulumiskindlad vooderdised ehitusmasinatele.

Korpused ja kõnniteeplatvormid: ruudulised plaadid töökodade käiguteede, treppide ja kraavikatete jaoks; tavalised plaadid tehase korpuste ja vaheseinte deflektoritele.

Surveanumate ja torude tarvikud: atmosfääripaagid, veepaagid, torupead, torutoed ja silindrite tugevdusplaadid mittekõrgsurve kandvate komponentide jaoks.

Kommunaal- ja sildade ehitus: sildade abiplaadid, teekaitseplaadid, kommunaalpiirded, kaevukaane alusplaadid, jõekatteplaadid ja liiklusrajatiste komponendid.

Riistvara ja mittestandardne töötlemine: lõigake erikujulisteks serva sulgevateks osadeks, veetõkkeplaatideks, tugevdusplaatideks ja ajutisteks tugiplaatideks erinevate mittestandardsete varuosade jaoks.

3.2 Kasutusviiside sobitamine tootekategooria järgi

Kuumvaltsitud keskmise paksusega plaadid: Peamiselt paksud plaadid raskete teraskomponentide, seadmete aluste, sildade, mahutite ja suurte kandepaneelide jaoks.

Kuumvaltsitud lõigatud plaadid: tavaline õhuke ja keskmise paksusega kõrge kulutasuvus, kasutatakse laialdaselt tehase talade, sammaste ja korpuste jaoks, millel on suurim insenerikulu.

Külmvaltsitud õhukesed plaadid: sile ülitäpne pind täppisstantsimiseks, dekoratiivpaneelid, elektrikilbid ja kerged väliskestad.

Ruudulised terasplaadid: silmapaistev libisemisvastane jõudlus jalakäijate platvormidele, trepiastmetele ja sõidukite põrandalaudadele.

3.3 Lihtsad valikunõuanded

Eelistada kuumvaltsitud plaate kande-, keevitus- ja välistingimustes vabas õhus töötamiseks;

Valige külmvaltsitud plaadid välimusnõuete, täppisstantsimise ja sisekujunduse stsenaariumide jaoks;

Võtke jalakäijate läbipääsude ja libisemisvastaste alade jaoks kasutusele ruudulised plaadid.

4. Täielikud jõudlusparameetrid

4.1 Peamised klassid ja ruumitemperatuuri mehaanilised omadused

4.2 Üldised füüsikalised konstandid

Tihedus: 7,85 g/cm³

Elastsusmoodul: 2,06 × 10⁵ MPa

Poissoni koefitsient: 0,3

Soojusjuhtivus: 45 W/(m·K)

4.3 Paksuse klassifikatsioon ja standardmõõtmed

Tööstusharu paksuse klassifikatsioon

Õhuke plaat: 0,5–3,0 mm (külmvaltsitud / kuumvaltsitud)

Keskmine plaat: 3,0～14,0 mm

Paks plaat: 14,0-60,0 mm

Eriti paks plaat: ＞60 mm (rasked teraskonstruktsioonid, seadmete alused)

Standardsed fikseeritud suurused

Tavalised laiused: 1000 mm, 1220 mm, 1500 mm, 1800 mm, 2000 mm

Tavalised pikkused: 2000mm, 2440mm, 6000mm, 12000mm

Tolerants: Paksus ±0,3～±10%; Pikkus ja laius ±5 mm

Peamised kategooriad ja paksuse vahemik

Kuumvaltsitud lõikeplaat: 2,0–12 mm, suurim tarbimine ehitusprojektides

Kuumvaltsitud originaalplaat: 12–60 mm, raskete koormate, sildade, mahutite jaoks

Külmvaltsitud terasplaat: 0,5–3,0 mm, sile ülitäpne pind

Ruuduline terasplaat: 3,0–8,0 mm (läätsekujuline / rombikujuline libisemisvastane muster)

4.4 Töötlemise jõudlus

Külmpainutusomadused: Q235 ja Q355 toetavad 180° külma painutamist, mille südamiku läbimõõt on ≤ 2 korda suurem plaadi paksusest, paindeasendites puuduvad praod ega delaminatsioon.

Keevitusomadused: Madala süsinikusisaldusega ekvivalent tagab suurepärase keevitatavuse, ühildub käsitsi kaarkeevitusega ja gaaskaitsega keevitusega ilma keeruka eelsoojenduseta.

Tembeldamine ja painutamine: külmvaltsitud lehed tagavad optimaalse stantsimise; paksude plaatide puhul ei soovitata suure nurga all painutada.

Kasutustemperatuur: üldised süsinikterasest plaadid on vahemikus -20 ℃ kuni 350 ℃; Q355D/E klassid madala temperatuuriga projektidele minimaalse vastupidavusega ülimadalatele temperatuuridele.

4.5 Viitejaotis Mehaanilised parameetrid

Paindeosa moodul tõuseb plaadi paksusega eksponentsiaalselt

Nihketugevus võrdub 0,5–0,6-kordse voolavuspiiriga

Õhukesed plaadid on kokkusurumisel kohaliku ebastabiilsuse suhtes altid, samas kui paksud plaadid säilitavad stabiilse survetakistuse

4.6 Pinnakvaliteet ja korrosioonivastane töötlus

Tarnepinna olek: kuumvaltsitud oksiidkatlaga, sile külmvaltsitud pind, marineeritud, haavelpuhastatud, liivapritsiga töödeldud

Korrosioonivastased lahendused

Värvi-/epoksiidkrunt: Tavaliste siseruumide jaoks

Kuumtsinkimine: tsinkkatte paksus 60–120 μm pikaajaliseks välitööks

Haavelpuhastus + roostevastane kate: teraskonstruktsioonide projektide standardprotsess

Pinna vastuvõtmise standard: pragude, voltide, armide, delaminatsiooni ja tugeva roosteta.

4.7 Rakenduse valiku juhend

✅ Sobivad stsenaariumid Terasest tala ja sammaste jäigastajad, vaheseinaplaadid, sisseehitatud terasplaadid, põranda alusplaadid, seadmete alused, platvormplaadid, trepiastmed, ümbrisplaadid, silla abiplaadid, atmosfääri akumulatsioonipaagid, mehaanilised raamid.

❌ Sobimatud stsenaariumid Kõrgsurveanumate siseseinad, kõrge temperatuuri ja kõrgsurve torujuhtmed, tugevalt söövitavad ained (vajalik on spetsiaalne anumateras või roostevaba teras).

Kiirvaliku reeglid

Tavalised tehased, korpused ja väikesed liitmikud: Q235B kuumvaltsitud plaat

Suure koormusega talad ja paksud plaadid, sillad: Q355B keskmine ja paks plaat

Välimuse kaunistus ja tembeldamine, kapi kestad: Külmvaltsitud õhuke plaat

Kõnniteed, juhtimisplatvormid ja trepid: libisemisvastane ruuduline plaat

5. Kuumvaltsitud konstruktsiooniterasplaatide ühised spetsifikatsioonitabelid

5.1 Kuumvaltsitud tavaline terasplaat (lõigatud plaat / originaalplaat, Q235B/Q355B)

Standardlaiuse × pikkuse suurused: 1500 × 6000, 1800 × 6000, 2000 × 6000, 1500 × 12000, 1800 × 12000, 2000 × 12000

Õhuke plaat 2,0–3,0 mm (ümbris, servade viimistlus, õhuke plaadi liitmine)

Keskmine plaat 4,0–10 mm (suurim insenerikulu, jäigastajad ja sisseehitatud plaadid)

Paks plaat 12–60 mm (rasked teraskonstruktsioonid, sillad, seadmete alused)

5,2 külmvaltsitud terasplaat (0,5–3,0 mm, sile ülitäpne pind)

Standardne lehe suurus: 1000 × 2000, 1220 × 2440, 1500 × 3000 Tavaline paksus: 0,5, 0,8, 1,0, 1,2, 1,5, 2,0, 2,5, 3,0 mm Südamiku kasutamine: elektrikilpide valgustusdetailid, detailid, dekoratiivpaneelid, viimistlusdetailid, esemed kestad Funktsioon: Suur mõõtmete täpsus, oksiidivaba pind, ei sobi kõrge temperatuuri ja suure koormusega töötingimustesse.

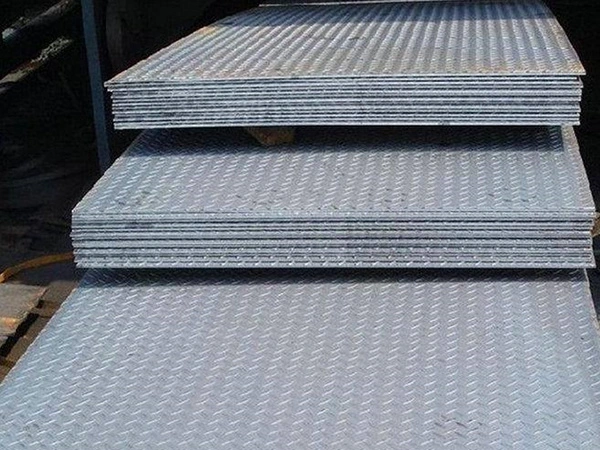

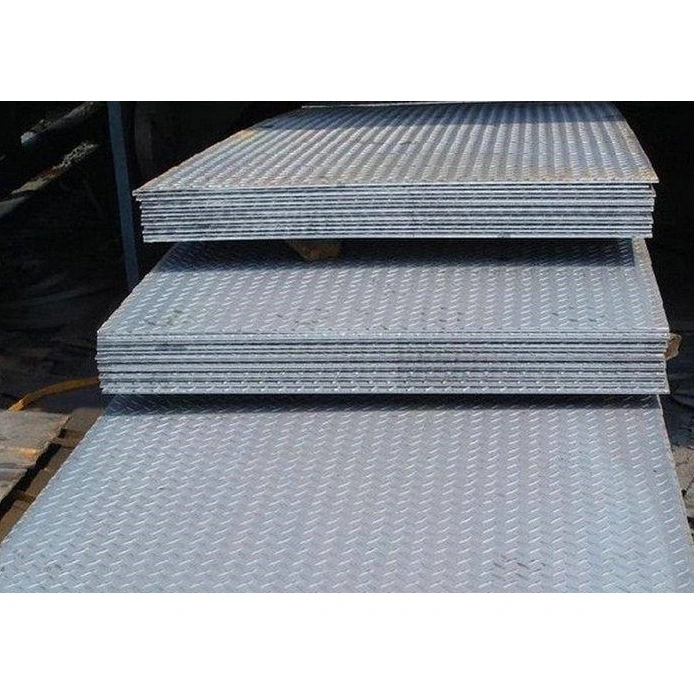

5.3 Ruuduline libisemisvastane terasplaat (läätsekujuline / teemantmuster, spetsiaalselt terasplatvormidele)

Standardsuurus: 1500×6000, 1800×6000 Alusplaadi paksus: 3,0, 4,0, 5,0, 6,0, 8,0 mm

3,0/4,0 mm: töökoja käiguteed, lihtsad platvormid, trepiastmed

5,0/6,0/8,0 mm: raskeveokite platvormid, veoautode põrandaplaadid, tööstuslikud kõnniteed

5.4 Suuruse ja materjali valiku reeglid

Eelistatud laius: 1500 mm (kõige levinum, madalad lõikejäätmed), 1800 mm, 2000 mm

Eelistatud pikkus: 6000mm (üldkonstruktsioon), 12000mm (pikade komponentide kogu plaadi kasutamine)

Materjali valiku standard

Tavaline tehas, korpus, sisseehitatud osad, ühendusplaadid: Q235B

Raske koormusega talad, paksud plaadid, sillad, suured teraskonstruktsioonid: Q355B

Erinevus lõigatud plaadi ja originaalplaadi vahel

Lõikeplaat: 2–12 mm, odav, keskmine tasapinnaline, esimene valik tsiviil- ja tavaliste teraskonstruktsioonide jaoks

Originaalplaat: paksus üle 12 mm, ühtlane sisemine struktuur, stabiilne mehaaniline jõudlus, kohustuslik suure koormuse ja sillaprojektide jaoks

5.5 Üldine kaalu arvutamise valem

Ruutmeetri kaal (kg/㎡) = paksus (mm) × 7,85

Ühe plaadi kogukaal = pikkus (m) × laius (m) × paksus (mm) × 7,85

6. HAISHENGi tehase tarne eelised

Otsene tarnimine tehase alglaost: omanduses olev plaatide lõikamise töökoda, kus on laos olevad kuumvaltsitud, külmvaltsitud ja ruudulised keskmise paksusega plaatide täielikud spetsifikatsioonid, ilma vahendajate juurdehindluseta, ilmne kulueelis suurte välismaiste inseneriprojektide jaoks.

Stabiilne kiire tarne: Regulaarse paksusega ja laiusega plaate varutakse aastaringselt, toetades partiide tarnimist ning erikujuliste sisseehitatud plaatide ja jäigastajate kiiret lõikamist, et järgida tihedaid ehitusgraafikuid.

Täieliku protsessi kvaliteedikontrolli jälgitavus: tooraine mehaaniline korduskontroll enne ladustamist, proovide võtmine valtsimise ajal ning valmis suuruse ja välimuse täielik visuaalne kontroll. Igale partiile on lisatud täielik materjalisertifikaat, tõmbe- ja löögikatsete aruanded, mis toetavad kolmanda osapoole kohapealset proovivõtukontrolli, et ülemereprojektid saaksid sujuvalt vastu võtta.

Ühekordne tugitöötlusteenus: saadaval on CNC lõikamine, painutamine, mulgustamine, soonte lõikamine ja kuumtsinkimine korrosioonivastane eeltöötlemine, mis on sobitatud H-talade, I-talade, kanalite ja ülitugevate poltidega integreeritud ekspordipakendi jaoks.

Standardne ekspordipakend: terasplaadid, mis on kaetud kilega ja komplekteeritud terasribadega, tugevdatud puidust alustega niiskuse ja rooste vältimiseks, täielikud Hiina ja Inglise sertifikaadid ning materjalide aruanded tollivormistuse ja objekti vastuvõtmise jaoks.

7. Korduma kippuvad küsimused

K: Kas valime tehase siseruumide jaoks plaadid Q235B või Q355B?

V: Tasuv Q235B kergete korpuste ja väikeste sisseehitatud osade jaoks; kõrgtugevad Q355B keskmise paksusega plaadid raskete tala otsaplaatide, seadmete aluste ja sildade kandekomponentide jaoks.

K: Milline korrosioonivastane töötlus tagab rannikualade vabaõhuprojektides kasutatavate plaatide pikema kasutusea?

V: Kogu plaadi kuumtsinkimine on prioriteediks pikaajalises välistingimustes soolapihustuskeskkonnas; liivaprits pluss kaks kihti roostevastast epoksiidkrunti lühiajaliste siseruumide niiskete tingimuste jaoks.

K: Kuidas eristada lõigatud plaate ja originaalplaate, millist valida raskete projektide jaoks?

V: 2–12 mm õhukesed ja keskmised plaadid on madalama hinnaga lõigatud plaadid; üle 12 mm plaadid on valtsitud originaalplaadid, millel on ühtlane sisemine metallograafiline struktuur ja stabiilne jõudlus, mis on kohustuslikud sildade ja raskete seadmete aluste jaoks.

K: Kas tõstetud ruudukujulise mustri paksus läheb arvesse kandevõime arvutuspaksusena?

V: Konstruktsiooniprojekti arvutamisel kasutatakse ainult alusplaadi paksust, libisemisvastased väljaulatuvad osad jäetakse jõukande paksusest välja, valige plaadid aluse paksuse järgi vastavalt koormusnõuetele.

K: Kas külmvaltsitud plaate saab kasutada seadmete kandvate aluste jaoks?

V: Pole soovitatav. Külmvaltsitud plaatidel on õhuke paksus ja nõrk kõrge temperatuuritaluvus; Kuumvaltsitud keskmise paksusega plaate kasutatakse ühtlaselt suure koormusega aluste ja keevitatud jõudu kandvate komponentide jaoks.
