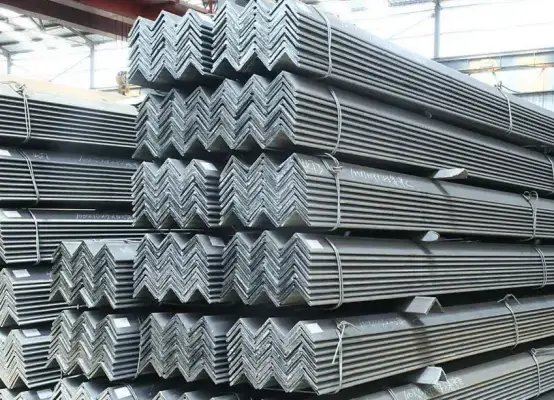

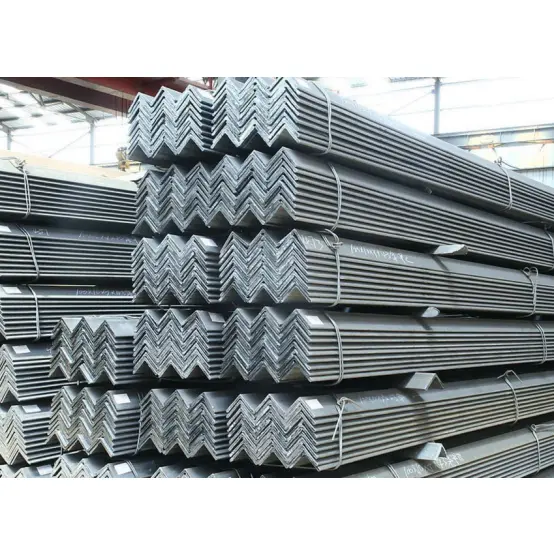

Tsingitud konstruktsiooniterasest nurgavardad

Tsingitud konstruktsiooniterasest nurkvardad on kerged, kulutõhusad ning kergesti töödeldavad ja paigaldatavad. Nende kompaktsete ja mitmekülgsete ristlõigetega kasutatakse neid sageli konstruktsiooniühenduste, toestuste, sarruse, piirete, tugede, sisseehitatud osade ja erinevate abikomponentide jaoks. Neid kasutatakse laialdaselt tööstusrajatistes, munitsipaalprojektides, elektromehaanilistes paigaldistes ja ladudes ning need on teraskonstruktsioonide suures mahus abimaterjal.

Nurgavarraste omadused

I. Mehaanilised ja ristlõike omadused

1. L-kujuline ristlõige; kerge konstruktsioon. Need taluvad peamiselt aksiaalseid jõude, nihkejõude ja kohalikke paindemomente. Suhteliselt madala üldise jäikuse tõttu ei sobi need kasutamiseks südamiku kandekomponentidena, nagu näiteks põhitalad või sambad.

2. Kuumvaltsitud ühes tükis konstruktsioon tagab madala jääkpinge ja ühtlased materjaliomadused, muutes need vastupidavaks pragunemisele või deformatsioonile koormuse all.

3. Võrdsete jalgade nurgad pakuvad sümmeetrilist koormuse jaotust, samas kui ebavõrdsed jalanurgad võimaldavad paindlikku valikut jõu suuna alusel, mahutades erinevaid paigaldusvuuke.

II. Majandus- ja hankeomadused

1. lai valik spetsifikatsioone ja mudeleid; rohked turuvarud ja mitmekesised hankekanalid; madal hind ja madalad üldkulud.

2. Kerge, vähendades oluliselt üldist konstruktsioonikoormust ja vundamendi kulusid.

III. Töötlemis- ja ehitusomadused

1. Lõikamine, mulgustamine, painutamine, keevitamine ja splaissimine on lihtsad, võimaldades paindlikku kohapealset sekundaarset töötlemist.

2. Kompaktne suurus muudab käsitsemise ja tõstmise lihtsaks; mitmekülgsed montaažimeetodid (keevitamine või poltidega kinnitamine) tagavad ehituse kõrge efektiivsuse.

3. Paindlikud splaissi- ja kombineerimisvõimalused; Mitme varda koos kasutamine võib suurendada üldist kandevõimet ja stabiilsust.

IV. Kasutus- ja ühilduvusomadused

1. Tarnitakse kuumvaltsitud "mustana" (veski mastaabis); ühildub korrosioonivastaste töötlustega, nagu rooste eemaldamine, värvimine ja kuumtsinkimine; sobib kasutamiseks tavalistes sise- ja välistingimustes. 2. Väga mitmekülgne; sobib mitmesuguste abikomponentide, näiteks pistikute, tugede, korpuse karkasside, piirete ja sisseehitatud osade valmistamiseks.

V. Piirangud

Ristlõike kuju tõttu on neil piiratud vastupidavus paindumisele ja külgsuunalisele nihkele. Need toimivad peamiselt kandvate, ühendus- või tugevdavate komponentidena ega talu suuri koormusi pikaajaliste või raskeveokite korral.

Kasutusalad ja rakendusala

I. Peamised kasutusalad

1. Vuukide ühendus ja tugevdamine: tsingitud konstruktsiooniterasest nurkvardad toimivad ühendusplaatidena, jäigastajatena ja ühendusdetailidena primaarsete ja sekundaarsete terasdetailide (nt talad ja sambad) vahel, suurendades vuukide terviklikkust.

2. Erinevad toed ja toed: torutugede, kaablirennide kronsteinide, seadmete aluste, kommunaalkoridoride tugede ja katusetugede valmistamine.

3. Korpused ja karkassid: Tööstusettevõtete seina-/katuseribid, värvilise teraskatte karkassid, vaheseinte raamid ja ukse-/aknaraamid.

4. Piirded, kaitsepiirded ja redelid: tehase piirdeaiad, treppide käsipuud, kõnnitee piirded, platvormide piirded ja juurdepääsuredelite põhikomponendid.

5. Sisseehitatud osad ja ankrud: konstruktsiooni sisseehitatud osad, alusplaadi ühendused ja seinakinnitused.

6. Kerged raamid ja ajutised rajatised: lihtsad varjualused, ehitusplatsi kaitseraam, ajutised toed ja tellingute komponendid.

7. Teraskonstruktsiooni tugevdamine: H-talade, kanalite terase, I-talade ja muude konstruktsioonielementide tugevdamise, sidumise ja külgtugede tagamine.

II. Kohaldamisala

1. Tööstushooned: tugisüsteemid, korpuse konstruktsioonid ja abimaterjalid seadmete platvormide jaoks tehastes, ladudes ja töökodades.

2. Kommunaalehitus: teede kaitsepiirded, platsi varrased, stendiraamid, kommunaalliinide toed ja väikesed kõnniteed.

3. M&E ja HVAC: spetsiaalsed toed ja riidepuud õhukanalite, veetorude ja kaablite jaoks elektrijaamades, keemiarajatistes ja ärihoonetes.

4. Kokkupandavad ja tsiviilehitised: mitmekorruseliste teraskonstruktsioonide, moodulhoonete ja lihtsate elamuüksuste abikarkassid.

5. Ladustamine ja logistika: kerged riiulid, laoruumide vaheseinad ja kaitsekonstruktsioonid laoplatside jaoks. 6. Muud valdkonnad: ehitusmasinate abikonstruktsioonid, laevade abimaterjalid, põllumajandusmasinate raamid ja jõuülekandetornide abidetailid.

Peamised jõudlusparameetrid

Standard: GB/T 706-2016 (tsingitud konstruktsiooniterasest nurgavardad); liigitatakse võrdsete ja ebavõrdsete jalgade nurkadeks.

I. Tavalised materjalid ja mehaanilised omadused

Elastsusmoodul: 2,06 × 10⁵ MPa; toatemperatuuri löögienergia ≥ 27 J.

II. Klassifikatsioon, nimetus ja põhilised spetsifikatsioonid

1. Klassifikatsioon ja nimetus

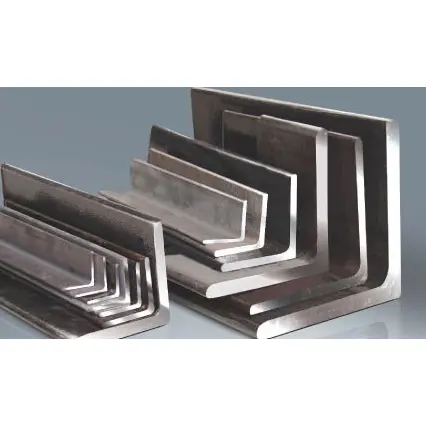

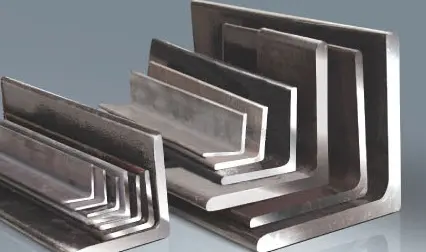

· Võrdsete jalgade nurk: jalgade laiused on võrdsed; tähistus: sääre laius × sääre paksus (nt ∠50 × 5).

· Ebavõrdne säärenurk: sääre laiused erinevad; tähistus: pika sääre laius × lühikese sääre laius × sääre paksus (nt ∠63 × 40 × 5).

2. Levinud võrdse jalaga nurgad (inseneriteaduse põhiosa)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Tavalised ebavõrdsed jalanurgad

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Mõõtmed ja pikkuse parameetrid

1. Standardsed fikseeritud pikkused: 6m, 9m, 12m; saadaval kohandatud lõikamine; pikkuse tolerants ±5 mm.

2. Kujutolerantsid: kumerus ≤ 2 mm meetri kohta; kogukõverus ≤ 0,2% kogupikkusest; olulist keerdumist pole.

IV. Struktuuriomadused

1. L-kujuline avatud sektsioon; madal väände- ja paindejäikus; sobib aksiaalsetele jõududele, nihkejõududele ja kohalikele paindemomentidele.

2. Võrdsete jalgade nurkadel on sümmeetriline koormus ja neid kasutatakse sageli kahesuunaliste toestuste või sümmeetriliste tugede jaoks; ebavõrdsed jalanurgad sobivad ühesuunaliste koormusvuukide jaoks.

3. Üksiku liikme kandevõime on piiratud; liikmete ühendamine või rühmitamine võib suurendada üldist jäikust.

V. Pinna ja töötlemisomadused

1. Tarneseisund: Kuumvaltsitud, must viimistlus (freeskaalaga).

2. Töödeldavus: lihtne lõigata, puurida, keevitada ja painutada; mugav kohapeal valmistamiseks.

3. Pinnakaitse: ühildub rooste eemaldamise ja värvimisega, kuumtsinkimisega või pulbervärvimisega; sobib nii sise- kui väliskeskkonda.

VI. Töökeskkonna parameetrid

1. Rakendatav temperatuurivahemik: [Min]°C kuni [Max]°C

2. Korrosioonikindlus: alusmaterjalil puudub omane korrosioonikindlus; pinnakaitse on kohustuslik välistingimustes või korrodeerivas keskkonnas.

3. Ühendusmeetodid: Ühildub keevitamise, standardse poltidega või tsingitud poltidega.

Tsingitud konstruktsiooniterasest nurkvarraste tehniliste andmete tabel
