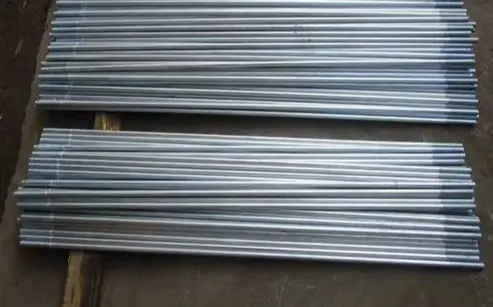

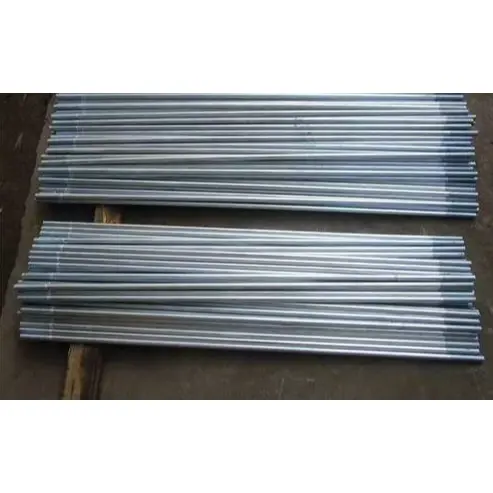

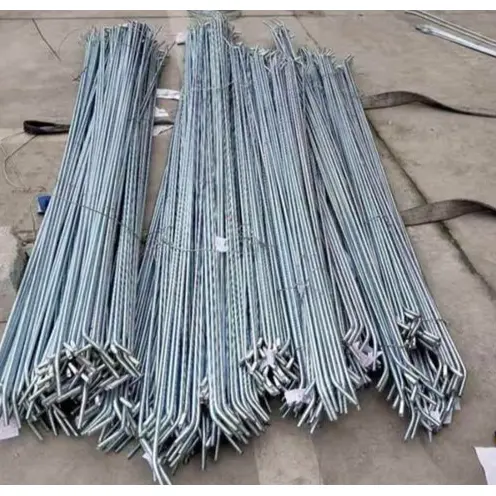

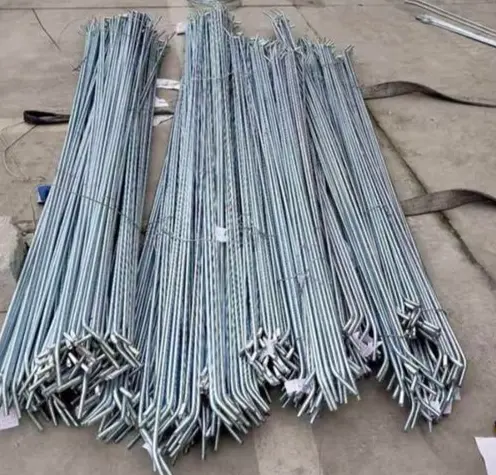

Tsingitud terasest kinnitusvardad konstruktsioonide kinnitamiseks

Tsingitud terasest tõmbevardad konstruktsioonide tugevdamiseks (tuntud ka kui kuumtsingitud tõmbevardad või terasest pingutusvardad) on ümmargused teraskonstruktsioonikomponendid, mida kasutatakse teraskonstruktsioonides (nt tööstusrajatistes, katustes, seintes ja fotogalvaanilistes kinnitussüsteemides), mis taluvad tõmbejõude, kannavad üle horisontaalseid koormusi, stabiliseerivad külgsuunalisi ristlõikeid ja takistavad seina vööde tekkimist.

Toote määratlus ja konfiguratsioon

I. Toote põhiteave

Materjal: standardne Q235B; Q355B suure koormusega rakendustele. Ümmargune teras läbib külmtõmbamise, karastamise ja karastamise ning mõlemas otsas keermestamise.

Korrosioonivastane: kuumtsingitud (HDG); tsinkkatte paksus ≥70–100μm; sobib kasutamiseks välistingimustes või väga söövitavas rannikukeskkonnas.

Funktsioon: tüüpide hulka kuuluvad sirged tõmbevardad (horisontaalsed tõmbevardad), diagonaalsed tõmbevardad (põlvetoed/tuuletugi) ja pöördklambriga reguleeritavad tõmbevardad (reguleeritav pinge).

II. Täielik konfigureerimine (standardne koost)

1) Roolivarda korpus (1 tk)

Läbimõõt: φ8/10/12/14/16mm (kõige levinum on φ12).

Keermed: M8/M10/M12/M14/M16 mõlemas otsas (sobitatud läbimõõduga); keerme pikkus on 2d–3d otsas.

Pikkus: kohandatud ulatuse alusel; tolerants ±5mm; saadaval täiskeermega või kahe otsaga keermega versioonidena.

Pind: kuumtsingitud; soola pihustuskindlus ≥500h.

2) Kinnitustarvikud (1 komplekt kummagi otsa jaoks)

Kuuskantmutrid: klass 4,8 / klass 8; kuumtsingitud. ·Lamedad seibid: Q235 / tsingitud; jaotada survet ja vältida kriimustamist.

· Vedruseibid / lukustusmutrid: Vältige vibratsioonist tingitud lõdvenemist (kohustuslik katusekatte / tuulekoormuse tsoonide jaoks).

3) Reguleerimis-/ühendustarvikud (valikuline vastavalt nõuetele)

·Pöördpandlad (raudte reguleerijad): hargi otsaga või suletud korpusega tüübid; sepistatud 45# terasest, kuumtsingitud; reguleerimisvahemik: ±50–150 mm.

·Hangplaadid / ühendusplaadid: Q235B/Q355B; paksus ≥10mm; kuumtsingitud; ühendamiseks võredega / taladega / sammastega.

·Keermekaitsed: vältige keerme kahjustamist või korrosiooni transportimise/paigaldamise ajal.

·Tugede torud (survevarraste jaoks): φ42/48 terastoru sisemise kinnitusvardaga; tagab stabiilsuse kokkusurumisel.

III. Peamiste parameetrite kiire ülevaade

·Materjal: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

·Tõmbetugevus: ≥400MPa (Q235) / ≥470MPa (Q355).

·Tsingitud kate: ≥85μm (välistingimustes), ≥100μm (rannikul).

·Üldsed näitajad: φ12 (M12), pikkus 1–6m.

IV. Tüüpilised rakendusestsenaariumid

·Tehase katusekate: Sirged kinnitusvardad (ormide vahel) + diagonaalsed kinnitusvardad (tuuletakistus) + pöörded (pinge reguleerimine).

·Seinakatted: Diagonaalsed kinnitusvardad seinavöödele; vältida seina paisumist või külgsuunalist nihkumist.

·PV kinnitussüsteemid: piki-/ristisuunalised kinnitusvardad; suurendada stabiilsust tuule- ja lumekoormuste vastu. Põhilised eelised

1. Rooste- ja korrosioonikindlus: tsingitud kate muudab need sobivaks välistingimustes ja niisketes töötingimustes.

2. Kõrge tõmbetugevus: piirab tõhusalt võre kõikumist ja suurendab üldist konstruktsiooni jäikust.

3. Reguleeritav pikkus: Pikkusi saab kohapeal peenhäälestada, tagades paigaldamise suure kohanemisvõime.

4. Tõhusus: kerge ja kulutõhus, hõlbustades mugavat partiide paigaldamist.

Eristavad esiletõstmised

I. Võrreldes musta terase / värvitud roolivarrastega

1. Suurepärane korrosiooni- ja ilmastikukindlus

Läbib põhjaliku kuumtsinkimise; paks metallurgilise sidemega kate blokeerib niiskuse ja soolapihustuse, võimaldades pikaajalist kasutamist välistingimustes, niisketes või rannikuäärsetes keskkondades. Seevastu tavalised mustad terasdetailid roostetavad kergesti ja värvikatted kooruvad või ketendavad, mistõttu on vaja sagedast rooste eemaldamist ja ülevärvimist, mille tulemuseks on kõrged hoolduskulud.

2. Pikem kasutusiga

Kasutusiga ületab normaaltingimustes üle 20 aasta – tunduvalt rohkem kui värvitud osad (3–5 aastat), mistõttu need sobivad ideaalselt välistingimustes püsivate teraskonstruktsioonide jaoks, nagu tehasehooned ja fotogalvaanilised kinnitussüsteemid.

3. Suurepärane pinna terviklikkus

Tsinkkate on kulumis- ja löögikindel, minimeerides transpordi ja paigaldamise ajal tekkivaid kahjustusi. Keermed on rooste- ja kinnikiilumiskindlad, tagades edaspidise hoolduse käigus sujuva lahtivõtmise.

4. Ühtlane välimus ja lihtne ülevaatus

Sellel on ühtlane hõbehall viimistlus, mis võimaldab hõlpsalt visuaalselt tuvastada tehnilisi andmeid ja kvaliteeti kohapeal.

II. Võrreldes roostevabast terasest roolivarrastega

1. Silmapaistev kulu- ja tasuvussuhe

Hankekulud on oluliselt madalamad kui roostevabast terasest trossivarraste omad; standardsetes söövitavates tingimustes on üldine jõudlus võrreldav, mis viib projekti kulude olulise vähenemiseni.

2. Stabiilsed mehaanilised omadused

Peamiselt toodetud Q235B/Q355B terasest; tugevus ja sitkus vastavad teraskonstruktsioonide tõmbekoormuse nõuetele, tagades usaldusväärse kandevõime ja vastupidavuse deformatsioonile.

3. Kõrge töötlemise kohanemisvõime

kohandatavad pikkused ja keermestamine; compatible with accessories such as turnbuckles and spacer tubes, offering flexibility for on-site installation, alignment, and tensioning.

III. Unikaalsed eelised

1. Fokuseeritud kandevõime ja lihtne konstruktsioon: Peamiselt talub tõmbekoormusi; kerge ja ruumisäästlik; piirab tõhusalt võre ja seinavööde külgsuunalist nihkumist, suurendades üldist konstruktsiooni stabiilsust; toimib lihtsa ja tõhusa pingutuselemendina teraskonstruktsioonides.

2. Laiaulatuslik tugisüsteem: Ühildub täieliku tarvikute komplektiga – nagu tsingitud mutrid, seibid, pöörded ja kinnitusplaadid –, millel on sobivad korrosioonivastased töötlused galvaanilise korrosiooni vältimiseks ja ühtlase kaitse tagamiseks.

3. Mugav paigaldamine: kahe otsaga keermestatud disain võimaldab pinget ja joondamist mutrite abil peenhäälestada, mille tulemuseks on kõrge efektiivsus ehituse ja reguleerimise ajal.

IV. Lühikesed piirangud

1. Toimivus karmides keskkondades: korrosioonikindlus on tugevalt söövitavas või tugevalt happelises/aluselises keskkonnas madalam kui roostevaba teras.

2. Maksumus: ühiku hind on kõrgem kui tavalistel mustast rauast tõmbevardad, mille tulemuseks on veidi suurem alginvesteering.

V. Valiku kokkuvõte

· Kuiv sisekeskkond, ajutised ehitised või range kulude kontroll → Valige must terasest või värvitud tõmbevardad.

· Õues/väljas, rannikualad, standardsed korrosioonitingimused või vajadus pikaajalise hooldusvaba töö järele → Eelistage tsingitud terasest kinnitusvardaid.

· Tugevate korrosiooni- või kõrgete puhtusnõuetega keemiline keskkond → Valige roostevabast terasest tõmbevardad.

Kohapealne ehitusprotsess

Tsingitud terasest tõmbevardad konstruktsiooni kinnitamiseks on kasutatavad: tehases valmistatud rõngasvarraste, seinakinnitusvarraste, PV-kinnitusvarraste ja pöördklambriga reguleeritud kinnitusvarraste jaoks. Alusmaterjal on tavaliselt Q235B/Q355B kuumtsingitud ümmargune teras; paigaldus vastab teraskonstruktsioonide standarditele.

I. Ehituse ettevalmistamine

1. Materjali kontroll: kontrollige ühendusvarda läbimõõtu, pikkust ja keerme spetsifikatsioone; kontrollige usaldusväärse tsingitud katte olemasolu ja veenduge, et keermetel poleks mõlke, roostet ega katkisi sektsioone; veenduge, et tarvikud (tsingitud mutrid, tasapinnalised seibid, vedruseibid, pöördklambrid, kinnitusplaadid) oleksid heas seisukorras. Keelake rangelt erinevate spetsifikatsioonide või tootmisprotsessidega tarvikute segamine.

2. Tööriistade ettevalmistamine: mutrivõtmed, pistikupesad, mõõdulindid, tihvtid ja käsihaamrid; roolivarda reguleerimiseks valmistada ette raudkangid ja pingutusvõtmed; tagage, et kõrgustes töötamiseks on olemas täielik turvavarustus. 3. Aluse kontrollimine: veenduge, et talade, sammaste, ääriste ja seinavööde ühendusplaadid ja eelpuuritud augud/läbimõõdud vastavad joonistele; veenduge, et komponendid on õigesti paigutatud ja ajutiselt kindlalt kinnitatud.

4. Tehniline instruktaaž: määratlege selgelt tõmbevarraste paigutus, kalle ja pingutusnõuded, tehes vahet sirgete, diagonaalsete ja pöördevarraste paigaldusspetsifikatsioonidel.

II. Paigaldusprotsess ja tööpõhimõtted

(A) Standardsed kaheotsalised keermestatud vardad (sirged/diagonaalsed roolivardad)

1. Sisestamine: viige ühendusvarda mõlemad otsad järjestikku läbi komponentidesse eelnevalt puuritud aukude, tagades, et varras püsib sirgena ilma murdude ja keerdudeta.

2. Tarvikute paigutus: paigaldage komponendid lameseib → vedruseib → mutter; lõdvenemisvastase efekti tagamiseks liigutage vedruseibiga lõhe.

3. Esialgne pingutamine: pingutage sümmeetriliselt mõlemas otsas mutreid, et rakendada põhipinget ja kõrvaldada komponentide lõtvus.

4. Lõplik pingutamine: pingutage järk-järgult, rakendades jõudu samaaegselt mõlemas otsas, et tagada ühtlane pinge ja üldine sirgus; Ärge pingutage ühte külge korraga täielikult, kuna see põhjustab komponentide ebaühtlust ja lokaalset pinge kontsentratsiooni.

5. Joondamine: kontrollige sirgust ja kallet nööri või joondusnööri abil; peenhäälestage vastavalt vajadusele mutri asukohti.

(B) Pöördraudade kinnitusvardad (reguleeritav tüüp)

1. Ühendage tugivarda mõlemad otsad konstruktsioonisõlmedega ja paigaldage mutrid lõdvalt.

2. Pöörake pöördemehhanismi korpust, et reguleerida pinget, kontrollides üldist tihedust, et tagada konstruktsiooni geomeetria ja vertikaalsus vastavad konstruktsiooni spetsifikatsioonidele.

3. Pärast reguleerimist lukustage pöördehoova mõlemal küljel olevad lõdvenemisvastased mutrid, et vältida pöörlemist või lahtitulekut hoolduse ajal.

4. Paralleelsete roolivarraste rühmade puhul tagage ühtlane pingutamine ja tasakaalustatud koormuse jaotus.

(C) Paigaldamine vahetorudega

Keerake kinnitusvarras läbi terasest vahetoru sisemuse; paigaldage seibid ja mutrid mõlemast otsast väljaulatuvatele keermestatud osadele. Veenduge, et vahetoru sobiks komponentidega samal tasapinnal (vertikaalselt või horisontaalselt) ilma kallutamata või vahesid jätmata.

III. Ehitusnõuded asukoha järgi

1. Katuse sarvpuitvardad: Horisontaalsed trossid peavad jääma tasaseks ja diagonaalsed tugivardad peavad olema paigaldatud projekteeritud nurkade alla; kõik tõmbevardad peavad olema pingutatud ja pingul, et kõrvaldada lõtvus ja suurendada ore üldist stabiilsust.

2. Seina kinnitusvardad: paigaldage järjestikku ülalt alla, kontrollides samal ajal seinakomponentide vertikaalsust; veenduge, et kinnitusvardad ei segaks uksi, aknaid ega kattepaneele.

3. Nurga- ja otsaühendused: veenduge, et kõik liitmikud on terviklikud, rakendage kahekordseid lõdvenemisvastaseid meetmeid ja lisatugevdage piirkondades, kus on suur tuulekoormus.

IV. Valmistööde ülevaatus ja kaitse

1. Visuaalne kontroll: Rootsvardad peavad olema sirged, paindumata ja tsingitud kate peab olema ilma ulatuslike kahjustusteta; liitmikud peavad olema komplektsed, mutrid on täielikult pingutatud ja vedruseibid täielikult kokku surutud.

2. Funktsionaalne kontroll: koost ei tohi olla lõtvunud ega võnkuma; konstruktsiooni mõõtmed ja kaldenurgad peavad vastama joonistele.

3. Lõpetatud töö kaitsmine: ühendusvarraste või tsingitud katte peale astumine, löömine või keevituspõletuste tekitamine on keelatud; vältida mördi või õli saastumist keermestatud aladel.

4. Parandage tsingitud katte lokaalsed kriimud koheselt, kandes korrosioonikaitse taastamiseks peale tsingirikka värvi.

V. Ehituskeelud

1. Lame- või vedruseibide väljajätmine, mittetäielike liitmike komplektide paigaldamine või tsingitamata liitmike sisse segamine on rangelt keelatud.

2. Materiaalsete kahjustuste või tsingitud katte rikke vältimiseks on tõmbevarraste sirgendamiseks sundimine, väänamine või leekkuumutamine keelatud.

3. Ärge kasutage kahjustatud keermega, tugevalt kooruvate tsingitud kattekihtidega või deformatsiooni/painutusega kinnitusvardaid.

4. Keerme eemaldamise või komponendi deformatsiooni vältimiseks on mutrite ülepingutamine rangelt keelatud.

5. Vihmase ilmaga välistingimustes ehitamisel rakendage kaitsemeetmeid, et vältida rooste tekkimist, mida põhjustab vee pikaajaline kogunemine keermetele.

Tsingitud terasest kinnitusvarraste peamised jõudlusparameetrid konstruktsioonide tugevdamiseks

Standardid: GB/T 700, GB/T 13912, GB 50017

I. Põhimaterjal ja mehaanilised omadused

1. Tavalised materjalid

· Standard: Q235B; Tugev/pika ulatusega: Q355B

2. Mehaanilised indikaatorid

3. Varda tehnilised andmed: tavalised läbimõõdud: φ8, φ10, φ12, φ14, φ16 mm; Pikkus: kohandatud vastavalt joonistele (standard 1–6 m); Pikkuse tolerants: ±5 mm

II. Lõime parameetrid

1. Keerme tehnilised andmed: sobib ümmarguse terase läbimõõduga (M8, M10, M12, M14, M16)

2. Keerme tüüp: kahe otsaga väliskeere; niidi pikkus mõlemas otsas on 2–3 korda suurem nimiläbimõõdust

3. Keerme täpsus: 6g; sile istuvus, kinnikiilumisvastane

III. Tsingitud katte omadused (eelistatud kuumtsinkimine)

1. Katte paksus

· Standardne välikasutus: ≥70 μm

· Rannikuala / väga söövitav keskkond: ≥85 μm

2. Adhesioon: Metallurgiline side; löök ei kooru ega ketenda

3. Korrosioonikindlus: soolapihustuskatse ≥500 h; kasutusiga >20 aastat tavalistes välistingimustes

IV. Lisaseadmete parameetrid

1. Mutriklass: klass 4,8 / klass 8; kuumtsingitud (samast materjalist); täppissobivus keermetega

2. Lameseib: Q235 materjal, kuumtsingitud; jaotab kontaktsurvet; kaitseb komponentide värvi/kattekihti

3. Vedruseib: kõrge elastsus; kasutatakse peamiselt kõrge vibratsiooniga või tugeva tuulega piirkondades, et vältida lõdvenemist

4. Pöördlukk (reguleeritav): Materjal: sepistatud 45# teras, täielikult kuumtsingitud; standardne reguleerimisvahemik: ±50–150 mm mm

V. Kasutus- ja paigaldusparameetrid

1. Laadimisrežiim: mõeldud ainult tõmbekoormuste jaoks; surve-, painutus- või külgkoormustega kokkupuude on rangelt keelatud.

2. Paigaldusnõuded: Roolivarras peab jääma sirgeks, ilma väändumise või paindumiseta; mutrid mõlemas otsas tuleb pingutada sümmeetriliselt.

3. Keskkonnasobivus: töötemperatuuri vahemik -20°C kuni 80°C; vältige pikaajalist kokkupuudet tugevate hapete või tugevate leelistega.

VI. Täiendavad omadused

1. Pinnaviimistlus: ühtlase värvusega matt hõbehall; vastupidav kulumisele ja löökidele.

2. Korduvkasutatavus: tsingitud keermekate tagab loomuliku määrimise, vältides koostu kinnijäämist või niitide eemaldamist hoolduseks lahtivõtmise ajal.
