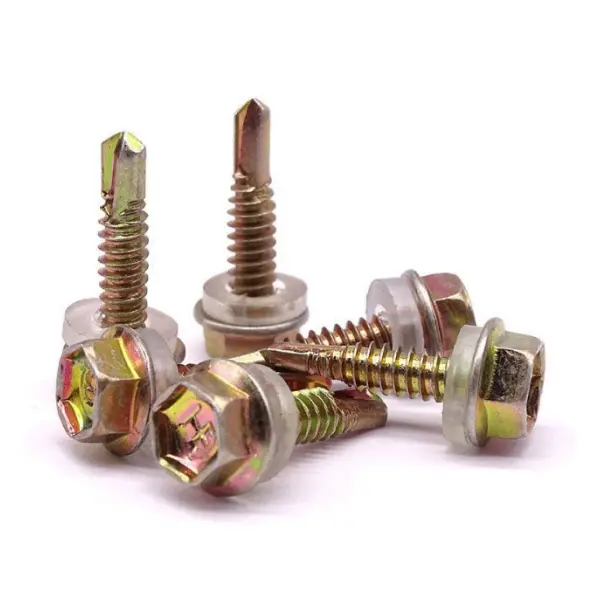

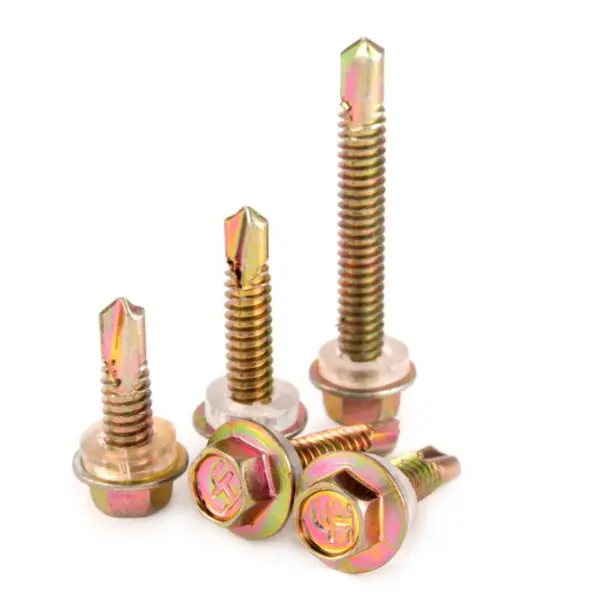

Teraskattesüsteemide isekeermestavad kruvid

Terasvoodrisüsteemide isekeermestavad kruvid on loodud spetsiaalselt teraskonstruktsioonide ehituspiirete jaoks, sealhulgas katusekatted, seinakatted ja viimistlusdetailid (nagu katted ja nurganurgad).

Materjal: keskmise süsinikusisaldusega teras (1022) või roostevaba teras (410/304); kuumtöödeldud ja viimistletud tsinkimise või komposiitkatetega.

Põhifunktsioon: välistab vajaduse eelpuurimise järele; teostab puurimist, koputamist ja kinnitamist ühe sammuga. Sobib õhukeste metalllehtede (0,5–6 mm), nt värvitud terase, tsingitud lehtede ja kergete terasest lehtede ühendamiseks.

Pea: Hex pesuri pea; ühildub pistikupesade draiverite või jõuvõtmetega; pakub suurt pöördemomendi vastupidavust ja hoiab ära libisemise.

Punkt: integreeritud puurimisotsak (miniatuurne keerdpuur) koos laastueemaldussõlmidega; võimeline puurima otse läbi terasplaatide.

Keerme: Jämekeere (14 TPI); pakub tugevat isekeermestavat võimet ja suurt kinnitusjõudu.

Pinna viimistlus: kuumtsingitud, värviline tsink või Dacromet; korrosioonikindel ja sobib kasutamiseks välitingimustes.

Toote konfiguratsioon

Standardkomplekt sisaldab kruvikorpust ja veekindlat tihendusseibi (eelmonteeritud); valmis koheseks kasutamiseks kohapeal, ilma et oleks vaja käsitsi pesurit paigaldada.

1) Kruvi korpus (südamikkomponent)

Pea tüüp: kuuskantseibi pea; pakub suurt kandevõimet ja kindlat ühtlast sobivust. Tehnilised andmed (tavalised):

o Läbimõõt: 5,5 mm (nr 12), 6,3 mm (nr 14)

o Pikkus: 25–150 mm (peab tungima läbi paneeli ja isolatsioonikihi, ≥ 25 mm manustamisega võrku)

Puuripunkt: ST4.2–ST6.3, mis vastab erinevatele teraslehe paksustele.

2) Tihendusseib (kriitiline veekindluse jaoks; eelmonteeritud/integreeritud)

Struktuur: Komposiitseib, mis koosneb metallseibist (tsingitud teras / roostevaba teras) + EPDM-kummist.

Funktsioonid: Veekindlus, lekke vältimine, vananemiskindlus ja ilmastikukindlus (töövahemik: -40°C kuni 120°C).

Mõõdud: Välisläbimõõt ≥19mm; tagab suure kontaktpinna usaldusväärseks tihendamiseks. 3) Nõutavad tööriistad (paigaldamiseks hädavajalikud)

Draiverid: 1/4″ kuuskantpesad (8mm/10mm); aku löökvõti või elektritrell

Abitööriistad: Vesiloodi, mõõdulint, turvarihm (kõrguses töötamiseks)

Peamised jõudlusparameetrid

Tõmbetugevus: ≥450 MPa

Pinna kõvadus: HRC 35–45 (kõva puuriots, sitke südamik)

Väljatõmbetugevus: ≥8700 N (Q235, 4 mm terasplaat)

Pöördemoment: ≥10,9 Nm

Soola pihustuskindlus: ≥500 tundi (kuumtsingitud)

Kasutatav plaadi paksus: 0,5–6 mm (olenevalt puurimispunkti spetsifikatsioonist)

Tüüpilised rakendusestsenaariumid

Katusekate: värvitud teraslehtede kinnitamine terasormidele (tuuletõstekindlus ja veekindlus)

Seinakatted: Värvkattega teraslehtede kinnitamine seinavööde/sõrmede külge

Trimm/vilkumine: katuseharja korkide, räästa ja ukse/akna nurgaliistude kinnitamine

Muud: fotogalvaanilised (PV) kinnitussüsteemid, õhukanalid ja kerged terasest hoonekarbid

Teraskattesüsteemide isekeermestavate kruvide peamised eelised

1. Kõrvaldab eelpuurimise ja keermestamise etapid; kiire ja töömahukas paigaldus

2. Tihe kihlus; vastupidav lõdvenemisele ja eraldumisele

3. Ühildub erinevate materjalidega; väga mitmekülgne

4. Kompaktne suurus; sobib õhukeseseinaliste ja kergekaaluliste komponentide ühendamiseks

Eristajad

Võrdlus: standardsed terava otsaga isekeermestavad kruvid, standardsed poldid ja pimeneedid

I. Peamised eristajad

1. Integreeritud puurimine ja kinnitamine; äärmiselt kõrge paigaldusefektiivsus

Sisaldab sisseehitatud puurimispunkti lõikestruktuuri; välistab vajaduse eelpuurimise või keermestamise järele. Puurimine, keermestamine ja kinnitamine viiakse lõpule ühe sammuga, vähendades oluliselt protsessi etappe – ideaalne suuremahuliste ümbriste paigaldamiseks ehitusplatsidele.

2. kuuskantääriku pea; tugev kinnitusjõud ilma libisemiseta

Kombineerib välise kuuskantajami äärikupinnaga, võimaldades elektriliste mutrivõtmetega suure pöördemomendi kasutamist. Suur kandepind minimeerib keerme eemaldamise või pea lõikamise riski, muutes selle sobivaks tingimustes, kus teraskonstruktsioonides esineb vibratsiooni või tuule survet.

3. Integreeritud komposiitseib; suurepärane veekindel tihendus

Tehases kokku pandud metall- ja EPDM-komponentidega. Kummist komposiitseib: sobib pärast pingutamist tihedalt vastu paneeli pinda; vastupidav vananemisele ja äärmuslikele temperatuuridele; hoiab ära vee lekke allikas; spetsiaalselt ette nähtud hoonete välispiirete süsteemide hüdroisolatsiooniks.

4. Karastatud materjal, sobib metallühendusteks

Kõrge pinnakõvadusega läbikarastatud; on võimalik usaldusväärselt puurida läbi 0,5–6 mm värviga kaetud teraslehtede ja tsingitud terasprofiilide; tasakaalustatud sitkus tagab vastupidavuse purunemisele või keerme eemaldamisele paigaldamise ajal, pakkudes tavaliste isekeermestavate kruvidega võrreldes paremat kandevõimet.

5. Korrosiooni- ja ilmastikukindlus, sobib väliskeskkonda

Omab standardseid pinnatöötlusi, nagu värviline tsinkimine, kuumtsinkimine või Dacromet-kate; pakub suurepärast vastupidavust soolapritsmete ja rooste suhtes; vastupidav pikaajaliseks kasutamiseks vabaõhu- või ranniku tööstusrajatistes; ideaalne välitingimustes kasutatavate teraskonstruktsioonide ümbriste jaoks.

6. Tugev keerme haardumine, vastupidav tuule tõusule ja lõdvenemisele

Spetsiaalsed jämedad isekeermestavad keermed tagavad tiheda haardumise terasest otstega; tagab suurepärase väljatõmbe- ja libisemiskindluse; talub tugevat tuulekoormust katustele ja talub aja jooksul lõdvenemist.

II. Võrdlus teiste kinnitusvahenditega (piirangud)

1. Vs. standardsed terava otsaga isekeermestavad kruvid: kõrgem ühikuhind; ei sobi mittemetallilistele aluspindadele nagu puit või plast.

2. Vs. standardpoldid: Madalam kandevõime; ei saa kasutada primaarsete konstruktsioonide kandevuukide jaoks; sobib ainult ümbrikusüsteemide ja õhukese lehe ühenduste jaoks.

3. Vs. rulooneedid: võimaldab korduvalt lahti võtta ja hooldada (erinevalt ühekordselt kasutatavatest neetidest); seismiline vastupidavus ja tolerantsus korduvale deformatsioonile on aga madalam kui kõrgtugevatel konstruktsioonikinnititel.

Kohapealne paigaldusprotsess

Teraskattesüsteemide isekeermestavad kruvid Kohaldatavad stsenaariumid: tehase katusekate, seinakatted (värvikattega teraslehed), ääris- ja nurgaliistud, kerged terasümbriste süsteemid jne; paigaldamine järgib teraskonstruktsioonide ümbriste konstruktsiooni üldisi spetsifikatsioone.

I. Ehituse ettevalmistamine

1. Materjali kontroll

Kontrollige tehnilisi andmeid, pikkust ja korrosioonivastast katet; kontrollige eelnevalt kokkupandud komposiit-seibid, et veenduda, et need on terved ega eraldunud ega pragunenud; eristama puurpunkti spetsifikatsioone, et need vastaksid paneelide kogupaksusele.

2. Tööriista ettevalmistamine

Kuusnurkne pistikupesa draiver, muutuva kiirusega elektriline mutrivõti / Valmistage ette käeshoitav jõutrell, reguleerides eelnevalt kiiruse ja pöördemomendi sätteid; valmistage ette ka mõõdulint, marker ja nuga.

3. Aluspinna ettevalmistamine

Veenduge, et paneelide ja võrepindade pinnal ei oleks prahti, lahtist roostet ega eendeid; veenduge, et paneelide kattumise vuugid oleksid siledad ja paneelide pinnad ei kõverduks.

4. Paigutus ja positsioneerimine

Kruvide vahekauguse määramiseks kinnitage joonistele vastavad jooned, tagades horisontaalse ja vertikaalse joonduse.

II. Positsioneerimis- ja kinnitustoimingud

1. Joondage ja paigaldage paneelid kokku, kinnitades need ajutiselt, et kattuvuse laius vastaks konstruktsiooninõuetele.

2. Puurimise ajal rakendage paneeli pinnaga risti survet; hoidke vertikaalset joondust – kruvide kallutamine või keeramine nurga all on rangelt keelatud.

3. Puurige ja kinnitage ühtlase kiirusega, võimaldades isepuurival otsal läbistada paneeli ja võre; vältige äkilist või liigset jõudu, et vältida puuri otsa purunemist või paneeli deformeerumist.

4. Kinnitusstandard: äärik peaks komposiitseibi kokku suruma nii, et kummitihend oleks ühtlaselt kokku surutud ja laieneks veidi väljapoole; ärge pingutage üle, kuna see võib kummitihendit pragundada või põhjustada paneeli pinna sissevajumist ja lekkimist.

5. Paigaldamise järjekord. Paneelide kogunenud pinge minimeerimiseks liikuge paneelide keskelt mõlema otsa poole ja keskelt väljapoole.

III. Peamised paigalduspunktid erinevate piirkondade jaoks

1. Katusepaneelide puhul asetage kruvid laineharjadele; kruvide keeramine süvenditesse on keelatud (kuna see põhjustab vee kogunemist ja lekkimist); vahekaugus... Järgige täpselt jooniseid, pöörates erilist tähelepanu kinnitusdetailide tiheduse suurendamisele harja, räästa ja vihmaveerennide ümber.

2. Paigaldage vertikaalsed seinapaneelid ülalt alla; veekindla tihendi tagamiseks suurendage kruvide tihedust kattuvates ühenduskohtades.

3. Kinnitage topeltkinnitus ääris-, nurgatõmbe- ja sulgemiskohtadesse, jaotage kruvid nurga mõlemale küljele ühtlaselt, et vältida servade kõverdumist või veelekke.

IV. Valmistööde ülevaatus ja kaitse

1. Põhjalik visuaalne kontroll: veenduge, et kruvid on vertikaalsed ja ühtlaselt paigutatud ning et seibid on terved ja õigesti paigutatud.

2. Veenduge, et paneelide pindadel ei oleks olulisi mõlke ega kriimustusi ning et ülekattetihendid oleksid terved.

3. Keelake lõpetatud aladele peale astumine, kangutamine või löömine, et vältida kruvide lõdvenemist või tihendi rikkeid.

4. Vahetage koheselt välja või töötage ümber kõik kahjustatud seibid või valesti paigutatud kruvid.

V. Ehituskeelud

1. Ärge eemaldage ega asendage originaalseibe; paigaldamine ilma seibideta on rangelt keelatud.

2. Ärge keerake kruvisid viltu ega pingutage neid liigse pöördemomendiga, kuna see võib põhjustada lekkeid või kruvide purunemist.

3. Ärge kasutage kulunud puurimisotsaga või kahjustatud keermega kruvisid.

4. Vältige paigaldamist välitingimustesse vihma ajal või siis, kui paneelipinnad on märjad.

Teraskattesüsteemide isekeermestavate kruvide peamised jõudlusparameetrid

I. Alusmaterjal ja pinnatöötlus

1. Alusmaterjal: Standard 1022 teras Keskmise süsinikusisaldusega teras (karastatud); 410/304 roostevaba teras kõrge korrosiooniga keskkondadele

2. Kuumtöötlus: läbikõvenemine (kõva pind, sitke südamik)

3. Pinna korrosioonivastane: värviline tsinkimine, kuumtsinkimine, Dacromet, fosfaatimine

4. Sobiv seib: tsingitud terasest alus + EPDM-kumm (ilmastikukindel tihend)

II. Kõvadus ja mehaanilised omadused

1. Pinna kõvadus: HRC 35–45 (tagab puurimisvõime, hoiab ära otsiku purunemise)

2. Tõmbetugevus: ≥450 MPa

3. Lõplik pöördemoment: ≥10,9 N·m (standardspetsifikatsioonid)

4. Väljatõmbevõimsus (ühildatud 0,5–4 mm teraslehega + võrega): ≥8700 N

III. Tehnilised andmed ja keerme parameetrid

1. Tavalised nimisuurused: ST5.5, ST6.3 (tavalised inseneriprojektide jaoks)

2. Keerme tüüp: Jäme isekeermestav niit; terav profiil, tugev haare

3. Puurpunkti tüüp: standardne isepuurimispunkt; sobib 0,5–6 mm paksustele lehtedele

IV. Tihendusseibi parameetrid

1. Töötemperatuur: -40°C kuni 120°C; vastupidav kõrge/madala temperatuuriga vananemisele

2. Toimivus: veekindel, lööke neelav, hoiab ära lehtede muljumiskahjustused; kasutusiga ≥10 aastat

3. Struktuur: tehases ühe üksusena eelnevalt kokku pandud; mitte eemaldatav

V. Korrosiooni- ja ilmastikukindluse parameetrid

1. Värviline tsink: soola pihustuskindlus ≥200 h; sobib sise-/kuivade tehasepindade jaoks

2. Kuumtsinkimine / Dacromet: soolapihustuskindlus ≥500 h; sobib kasutamiseks välistingimustes, niisketes ja rannikukeskkondades

VI. Paigaldus- ja kasutusparameetrid

1. Kinnitusnõuded: Seib peab olema ühtlaselt kokku surutud; vältige üle pingutamist, et vältida kummi pragunemist või lehe pinna sissetungimist

2. Puurimissügavus: pärast värvilise lehe läbistamist peab efektiivne kinnitus terasest äärikusse olema ≥25 mm

3. Kasutusala: Õhukeste voodriplekkide ühendamine (katusekate, seinapaneelid, liistud/liistud); ei ole mõeldud kasutamiseks primaarsetes kandvates konstruktsiooniühendustes
