Ümmargune terassammas

Ümmargused terassambad on vertikaalsed kandvad konstruktsioonielemendid, mis koosnevad peamiselt ümmargustest õõnsatest terastorudest. Insenerirakendustes taluvad need peamiselt aksiaalset survet, võttes samal ajal arvesse ka paindemomente, väändemomente ja muid kombineeritud koormusi, olenevalt konstruktsiooni konfiguratsioonist. Neid sambaid saab valmistada õmblusteta või keevitatud ümmargustest terastorudest; spetsiifilised parameetrid, nagu toru läbimõõt, seina paksus, materjali klass ja ühenduse üksikasjad – määratakse kindlaks kavandatud koormuste, sildeulatuse, hoone kõrguse, paigaldustingimuste ja teeninduskeskkonna põhjal. Toodete pakkumine ulatub torukujulisest korpusest kaugemale, hõlmates kõikehõlmavat komponentide süsteemi, nagu alusplaadid, korgiplaadid, jäigastajad, rõngad, kinnitusplaadid, äärikud, ühendusplaadid, ülitugevad poldid ja tõstekinnitused.

Eritellimusel projekteerimine koos täielike ühenduskonfiguratsioonidega, et rahuldada teraskonstruktsioonide projektide erinevaid vajadusi:

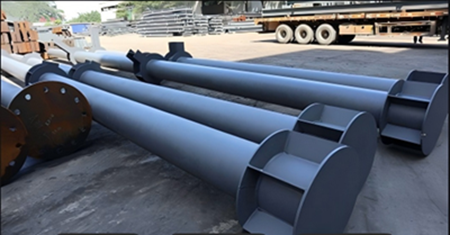

Ümmargused terassambad valmistatakse kindla pikkusega ja ühendusdetailide järgi konstruktsiooni konstruktsioonijooniste alusel. Süsteem koosneb peamisest torukujulisest korpusest, ülemise ja alumise otsa ühendustest, ühendustarvikutest ja abikomponentidest, mis on jagatud viieks mooduliks: samba korpus, samba aluse/vundamendi liides, samba korgi ühendus, tala-samba ühendus ja lisatarvikud. Spetsifikatsioonid on tavaliselt tähistatud kui φD × t × L, kus D tähistab välisläbimõõtu, t seina paksust ja L komponendi pikkust (nt φ219 × 8 × 6000 tähistab välisläbimõõtu 219 mm, seina paksust 8 mm ja pikkust 6000 mm). Standardsed välisläbimõõdud hõlmavad φ89, 114, 165, 219, 273, 325, 426, 530, 630 ja suuremaid suurusi ning seinapaksusi saab valida vastavalt projekti nõuetele.

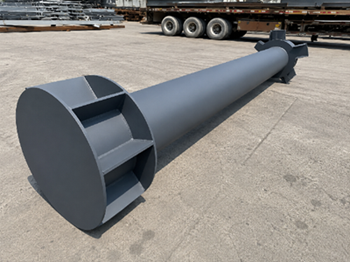

Eriti pikkade sammaste puhul võib transportimise, tõstmise ja kohapealse ehitusega seotud piirangute arvessevõtmiseks kasutada segmentide valmistamist, kusjuures ühendused tehakse äärikute või keevisliidete kaudu. Sõltuvalt vundamendi tüübist saab kolonni alustele paigaldada alusplaadid, ankrupoldid, seibid ja tasanduskomponendid; samba ülaosasid saab varustada korgiplaatide, ühendusaluste või äärikutega; ja tala-samba ühendused võivad sisaldada torukujulisi sambaid ülemiste konstruktsioonidega, nagu terastalad, sõrestikud või ruumiraamid, nagu joonistel täpsustatud.

Terasest ümmarguste konstruktsioonitulpade peamised eelised ja müügiargumendid:

1. Tasakaalustatud koormuse jaotus, tõhustatud struktuuriline stabiilsus

Ringikujuline ristlõige tagab koormuse ühtlase jaotumise kõikides suundades, mistõttu on see ideaalne aksiaalse kokkusurumise ja mitmesuunaliste koormustingimuste jaoks.

2. Stiilne välimus, esteetiline välimus

Sile, kumer profiil pakub keerukat välimust, tasakaalustades konstruktsiooni kandevõimet üldise arhitektuurilise esteetikaga.

3. Madal tuuletakistus, sobib väliprojektidele

Ümmargune profiil vähendab tuuletakistust, muutes selle sobivaks vabaõhurajatiste jaoks, nagu varikatused, pergolad ja staadionid.

4. Õõneskonstruktsioon, mugav transport ja tõstmine

Optimeerib tasakaalu kandevõime ja omakaalu vahel, täites samal ajal projekteerimisnõudeid, hõlbustades transporti, tõstmist ja kohapealset paigaldamist.

5. Mitmekülgsed korrosioonivastased võimalused keerulistes keskkondades

Toetab erinevaid korrosioonivastaseid töötlusi, nagu pihustuskatmine ja kuumtsinkimine, võimaldades lahendusi, mis on kohandatud konkreetsetele keskkondadele, nagu niisked või välistingimused.

6. Kohandamine jooniste alusel, paindlik projekti kohandamine

Kohandatavad spetsifikatsioonid, sealhulgas välisläbimõõt, seina paksus, pikkus, ühendusplaadid, alusplaadid ja sisseehitatud osad, vastavad teraskonstruktsioonide projektide erinevatele vajadustele.

Standardiseeritud töötlemise töövoog, mis tagab valmis ümmarguste teraskolonnide kvaliteedi:

Ringikujulised terassambad on eritellimusel valmistatud konstruktsioonikomponendid; nende kvaliteet ei sõltu mitte ainult terase toormaterjalist, vaid ka kriitilistest töötlemisetappidest, nagu lõikamine, valtsimine, keevitamine, sirgendamine, ühenduse kokkupanek ja korrosioonivastane töötlemine.

Peamised tootmise ja töötlemise etapid hõlmavad järgmist:

Tooraine ülevaatus → Paigutus ja lõikamine → Valtsimine ja vormimine → Kolonni kere keevitamine → Keevisõmbluse kontroll → Ümardamine ja sirgendamine → Otsa- ja kaldtöötlus → Alusplaatide, pealisplaatide ja ühenduste kokkupanek → Ühenduskeevitus → Aukude lõikamine ja lõplik joondamine → Rooste eemaldamine ja korrosioonivastane töötlemine → Lõplik kontroll, märgistamine, tarnimine, pakendamine.

Õmblusteta ümmargused kolonnid toodetakse valmis õmblusteta terastorude edasise töötlemise teel. Keevitatud ümmargused sambad hõlmavad täiendavaid samme, nagu terasplaadi lõikamine, valtsimine ja pikisuunaline keevitamine, mistõttu need sobivad eriti hästi projektidele, mis nõuavad suurt läbimõõtu, paksu seinu või mittestandardseid mõõtmeid.

Pärast keevitamist tehakse asjakohastele keevisõmblustele mittepurustav katse (NDT) vastavalt projekteerimisnõuetele; valmis komponent läbib lõpliku kontrolli, mis hõlmab mõõtmete täpsust, keevisõmbluse kvaliteeti ja korrosioonivastase katte terviklikkust. Erinevate projektide keevisõmbluste klassid, kontrollisuhted ja vastuvõtukriteeriumid määratakse kindlaks vastavalt projekteerimisdokumentidele ja kehtivatele standarditele.

Peamised kasutusalad ümmarguste terastorude sammaste jaoks:

Teraskonstruktsiooniga hooned:

Vertikaalsed tugielemendid tööstusettevõtetele, ladudele ja kokkupandavatele teraskonstruktsioonidele.

Suuremahulised kohad:

Terassambad ja konstruktsiooni toed staadionitele, näitusekeskustele, pikaajalistele hoonetele, transporditerminalidele jne.

Varikatused ja käiguteed:

Ehitada sissepääsu varikatused, terasest kõnniteed, ühenduskoridorid ja nendega seotud tugistruktuurid.

Maastikuarhitektuur:

Maastikupergolad, dekoratiivsambad, hoonete fassaadid ja muud projektid, mis nõuavad konstruktsiooni terviklikkuse ja esteetilise disaini tasakaalu.

Kommunaal- ja transporditehnika:

Kohaldatav inseneriprojekti alusel munitsipaalehitistele, sillaga seotud ehitistele, piirdepostidele jne.

Spetsiaalsed teraskonstruktsioonide projektid:

Projektide puhul, mis hõlmavad kõrgkõrgusi, pikki sildevahesid, mitmesuunalisi ühendusi või keerulisi liitekohti, saab ümmarguste torusammaste spetsifikatsioonid ja ühenduste üksikasjaliku kujunduse määrata struktuurianalüüsi abil. Algses tootedokumentatsioonis loetletud rakendusala hõlmab tööstusettevõtteid, sildu, tegevuskohti, munitsipaalrajatisi, haljastust ja kokkupandavaid ehitisi.

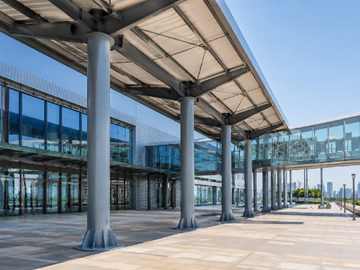

Juhtumiuuring: ümmargused terastorust sambad messikeskuse sissepääsu varikatuse ja ühenduskoridori jaoks:

Kaasaegse messikeskuse sissepääsu juures on kasutatud pika avaga terasest varikatust, mis on ühendatud hoone koridorisüsteemiga. Projekt nõudis varikatuse ja koridoride vertikaalset tuge, nõudes samal ajal kõrgeid arhitektuurse esteetika, ringlusruumi ja üldise visuaalse mõju nõudeid. sellest tulenevalt valiti peamisteks tugielementideks ümmargused terastoru sambad.

Ringikujulistel torusammastel on puhas, voolujooneline profiil, mis loob klaaskardinate seinte ja kaasaegse terasest katusekonstruktsiooni kõrvale ühtse arhitektuurikeele. Struktuurselt on sambad vundamendi külge ankurdatud alusplaatide ja jäigastavate elementide kaudu, nende ülemised sektsioonid aga ühenduvad terastalade ja katusekonstruktsiooniga, moodustades varikatuse tervikliku tugisüsteemi.

KKK

K: Kas neid saab kohandada?

Jah. Ringikujulisi torusambaid saab kohandada välisläbimõõdu, seina paksuse, pikkuse, materjali ja ühenduse tüübi tehniliste jooniste põhjal. Pakume ka alusplaatide, pealisplaatide, jäikusplaatide, ühendusplaatide, rõngaste, äärikute, sisseehitatud osade jne tugitootmist. Erakordselt pikkade komponentide puhul võib tootmist teostada sektsioonide kaupa – olenevalt transpordi- ja paigaldusnõuetest – äärikute või keevitamise teel tehtud ühendustega.

K: Kuidas tagatakse ühtlane kvaliteet?

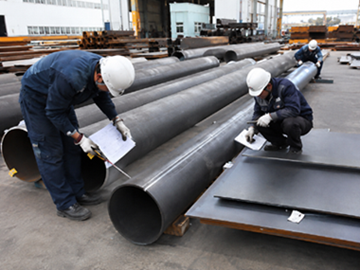

Tootmisprotsess hõlmab selliseid etappe nagu tooraine kontroll, lõikamine, keevitamine, ümardamine ja sirgendamine, liigendite kokkupanek, aukude puurimine, korrosioonivastane töötlemine ja lõpptoote kontroll. Mittepurustav katse (NDT) viiakse läbi pärast keevitamist vastavalt projekteerimisnõuetele. Valmistoote etapis kontrollitakse mõõtmete täpsust, keevisõmbluse kvaliteeti ja korrosioonivastaseid katteid; komponendid märgistatakse seejärel enne lattu paigutamist või saatmist.

K: Kas transport on usaldusväärne?

Ringikujulisi terassambaid saab valmistada sektsioonidena vastavalt pikkusele ja projekti tingimustele, kasutades ääriku- või keevisühendusi. Valmis komponendid märgistatakse, kontrollitakse ja pakitakse saatmiseks, mis hõlbustab eriti pikkade komponentide käsitsemist.
