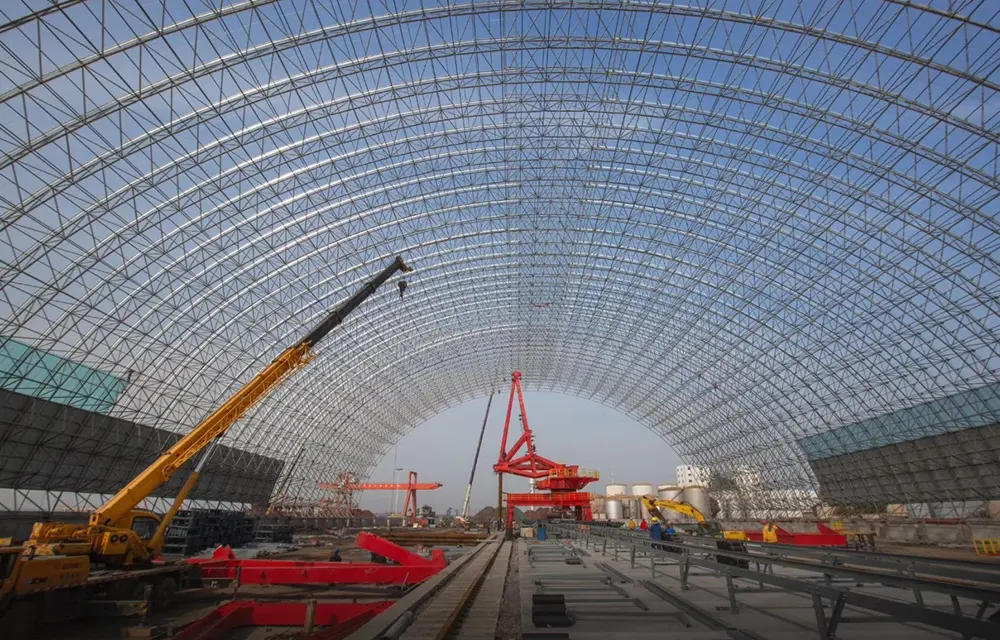

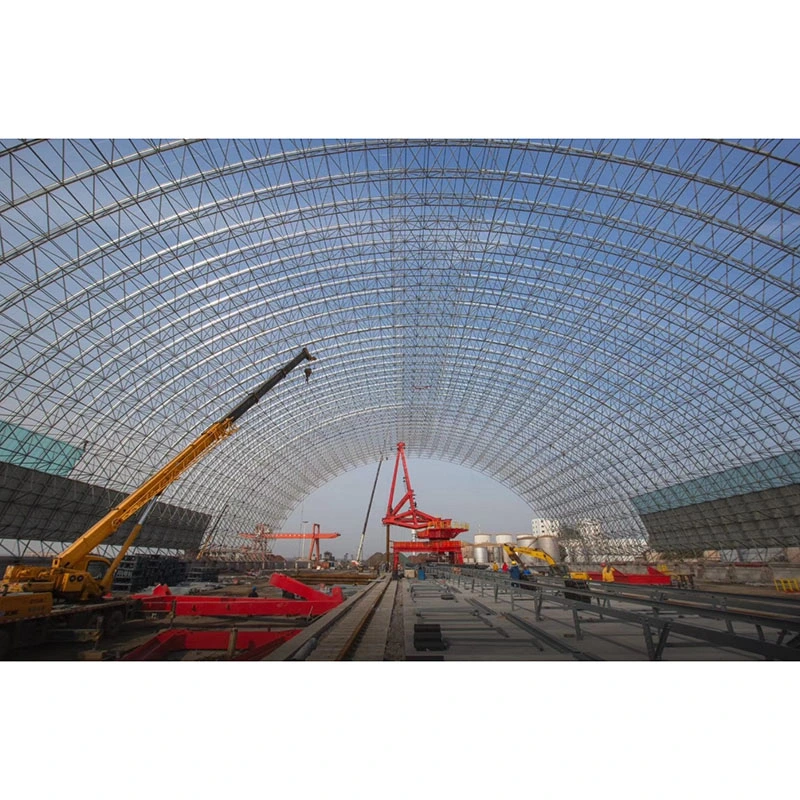

Pikaajalise terasest võre kesta struktuur

Erinevalt tavalistest tasapinnalistest raamidest või portaali jäikadest raamidest kasutab pikaajaline terasvõrestruktuur kumerat ruumilist ruudustiku kandesüsteemi. Kui lamedad konstruktsioonid sõltuvad peamiselt paindejõust, saavutab see süsteem kandevõime kesta-kaare tõukejõu ja ruumiliste osade aksiaalse toime kombinatsiooni kaudu.

See süsteem ei ole pelgalt üksikute osade koost, vaid terviklik integreeritud lahendus, mis sisaldab konstruktsioonisõlmesid, liuglaagriid, tõukekindlaid vundamendielemente, katusekatteid ja pikse-/korrosioonikaitset. See on spetsiaalselt konstrueeritud nii, et see lahendaks konstruktsiooniprobleeme, mis on seotud üle 60-meetrise sildeulatusega sambavabade katuste, keeruka kõvera geomeetria ning tugeva tuule- ja lumekoormusega kohtadega. Tasakaalustades arhitektuurilist esteetikat pikaajalise tööohutusega, on sellest saanud ülisuure avaga tööstusrajatiste ja avalike ruumide katusekatete peamine valik.

Valikukriteeriumid ja eristused

1.1 Tööstusharu määratlus

Pikaajaline terasvõre kestastruktuur - mida sageli nimetatakse lihtsalt "terasvõre kestaks" - on kõvera, staatiliselt väga ebamäärase ruumilise ruudustiku tüüp. See on sisuliselt tasane ruumiraam, mis on kaarekujuline, et moodustada pidev kõver pind, mis hõlmab sfäärilisi, ellipsoidseid, silindrilisi ja hüperboolseid paraboolseid geomeetriaid. Määravaks tunnuseks on väljapoole suunatud horisontaalse kaare tõukejõu tekitamine, mis nõuab sisemiste jõudude vastu võitlemiseks tugesid, ringtalasid või tõukekindlaid vundamente. Seevastu tasapinnalised raamid kannavad koormust peamiselt vertikaalsuunas ega tekita horisontaalset kaare tõukejõudu; kahte süsteemi reguleerivad mehaanilised põhiprintsiibid on täiesti erinevad.

1.2 Struktuurse käitumise visuaalsed omadused

- Liikmete laadimine: peamiselt aksiaalne pinge ja surve; lokaalsete paindepingete puudumine tagab ühtlase pingejaotuse.

- Koormuse ülekandmine: katuse vertikaalsed koormused jaotuvad piki kõvera pinna tangentsiaalset suunda telgjõududeks kestas; koormustee on lühike, mille tulemuseks on minimaalne energiakadu.

- Kasutussobivus: staatiliselt väga ebamäärane üleliigne struktuur; lokaliseeritud liikme rike ei käivita globaalset kokkuvarisemist, pakkudes suurepärast vastupidavust äkilise tuule, lume ja seismiliste sündmuste vastu.

1.3 Klassifikatsioon ulatuse ja 3D-sõlme konfiguratsiooni järgi

- Ühekihiline terasvõre kest: ühekihiline väga väikese omakaaluga liigendite paigutus; sobib väikese kuni keskmise laiusega (15–60 m) klaasitud kuplitele ja väikestele maastikupaviljonidele; rakendatav ainult madala tuule- ja lumekoormusega piirkondades; kasutab valdavalt valatud terasest rummu sõlme.

- Kahekihiline polt-kuulivõrega kest: kahekihiline ruudustiku konfiguratsioon, mis sisaldab ülemisi ja alumisi nööre koos ühendavate võrguelementidega; pakub suurt jäikust; sobib standardsetele suure avaga (30–100 m) söekuuridele ja silindrilistele hoiukarpidele; eelistatud valik sisemaale tavapäraste tuule- ja lumeoludega.

- Kahekihiline keevitatud kuulvõrega kest: sfäärilistes sõlmedes on läbitungiv keevitus, mis tagab erakordse vastupidavuse deformatsioonile; sobib ülisuurte avauste (60–200 m) ja raskete laoruumide jaoks rannikualadel, kus on tugev tuul ja tugev lumi.

Peamised materjali valikukriteeriumid: Q235B teras on valitud sildeulatustele ≤60m ja katusekoormustele ≤0,9 kN/m²; Q355B terast kasutatakse üle 60 m avauste, raskete söekuuride ja rannikualade jaoks.

Pikaajaliste terassõrestikstruktuuride kõikehõlmavad süsteemikomponendid

2.1 Primaarsed võrgustruktuuriüksused

Sisaldab eritellimusel lõigatud ümmarguse õõnesprofiili (CHS) elemente ja kolme tüüpi spetsiaalseid sõlme; kõik elemendid lõigatakse kindlateks pikkusteks pinna kumeruse alusel, mitte standardsete pikkuste järgi. Alusmaterjalide hulka kuuluvad õmblusteta terastorud ja kõrgsageduskeevitatud terastorud, mille spetsifikatsioonid on vahemikus φ60 × 3,5 kuni φ219 × 10. Diferentseeritud rakendusstsenaariumid sõlmetüüpide jaoks:

- poltidega õõnsad kerad: madala kumerusega silindrilised kestad ja kahekihilised tavalised võrkkestad; monteeritakse kohapeal poltide abil, mis nõuab kohapealset nullkeevitamist.

- Keevitatud õõnsad sfäärid: suure ulatusega, suure koormusega ja paksu kestaga konstruktsioonid; on sisemised rõngakujulised jäikusribid, mis takistavad kohalikku muljumisdeformatsiooni.

- Valatud terasest rummu sõlmed: spetsiaalselt ühekihiliste kumerate kuplite jaoks; kasutada pistikühendusi ja pakkuda komponentide kõrgeimat standardimist.

Seotud kinnitusdetailid: poltidega kerasüsteemides kasutatakse standardseid 10.9 klassi ülitugevaid polte, koonusekujulisi päid, tihendusplaate ja hülsseid; keevitatud kerasüsteemidel puuduvad standardsed kinnitusdetailid, mis tuginevad täielikult kaldservadega põkk-keevisõmblustele.

2.2 Diferentseeritud tugisüsteemid

Võrkkujulise kesta horisontaalkaare tõukejõud on 3–5 korda suurem ruumiraami omast; vale toe valik võib otseselt kaasa tuua katuse kokkuvarisemise. Neli tüüpi tuge ja nende rakendusstsenaariumid:

- Fikseeritud hingedega toed: Asuvad hoone nurkades; piirata vertikaalset ja kahesuunalist horisontaalset nihet, kanda üle 60% kesta kaare tõukejõust ja võimaldada pinge leevendamiseks väikest pöörlemist.

- Ühesuunalised liugtoed: libistage mööda ring- või radiaalsuunda; spetsiaalselt ette nähtud hooajalistest temperatuuride erinevustest põhjustatud termilise tõukejõu vabastamiseks, vältides soojuspaisumisest ja kokkutõmbumisest tingitud pragude tekkimist.

- Tõmbe hingedega toed: kasutatakse rannikul või avatud, avatud kohtades; seista vastu negatiivsetele tuule imemisjõududele ja takistada võrkkesta kere ülestõstmist või tuule poolt lahti rebimist.

- Elastsed toed: kasutatakse ebaühtlase vundamendiga kohtades või ebakorrapäraste topeltkõverate võrkkestade jaoks; kohaneda vundamendi deformatsiooniga, et kohandada koormuse jaotust.

Tugitarvikud: 18–30 mm paksused alusplaadid, 12–20 mm külgmised jäikusribid, Q355B sisseehitatud ankrupoldid ja tasandus-/libisemisvastased alusplaadid.

2.3 Aluskonstruktsiooni ja tõukejõu vastupanu toetavad meetmed

Standardsed isoleeritud vaiakatted ei suuda neutraliseerida võrkkesta kesta tekitatud väljapoole suunatud tõukejõudu; seetõttu on vaja sihipärast tugevdamist. Vundamentides kasutatakse C30–C35 raudbetoonist isoleeritud vaiakatteid, lintvundamente või vaiakatteid. Väljapoole nihkumise piiramiseks paigaldatakse vundamendi välisküljele ülestõusmisvastased maatalad ja betoonist vastukaalud. Sisseehitatud terasest laagriplaatide tasasuse tolerants on seatud ≤2 mm, et tagada laagrite sujuv libisemine.

2.4 Katusekatte ja külgstabiilsuse toetavad meetmed

Katusepiirdesüsteem koosneb kolmest tüüpi: alumiinium-magneesium-mangaan aluse õmblusega paneelid kumerate tünnide kestade jaoks, karastatud isoleerklaas päevavalgustusega kuplite jaoks ja profiilvärviga kaetud terasplekid suletud söekuuride jaoks. Sekundaarsed konstruktsioonielemendid koosnevad täielikult kuumtsingitud C- ja Z-profiilidest, mida täiendavad katuse tugivardad ja räästatoed. Külgstabiilsuse tagab välimine raudbetoonist rõngastala, mis sisaldab üldist kaare tõukejõudu, ning täiendavad terasest toestused viilu otstes ja sammaste vahel, et vältida külgsuunalist nihkumist otstes.

2.5 Integreeritud korrosiooni-, tule- ja piksekaitsesüsteemid

- Korrosioonivastane: kuumtsingitud katte paksus ≥ 85 μm standardsete sisemaa alade ja ≥ 120 μm rannikualade puhul, mis puutuvad kokku soolapihustusega; kahjustatud galvaniseerimise kohapealne parandamine hõlmab Sa2.5 abrasiivpuhastust, millele järgneb kolmekihiline epoksütsinkirikas kattesüsteem.

- Tulepüsivus: avalikud ruumid on kaetud õhukese kilega paisuvate tulekindlate katetega (tulekindluseks 0,5–2,0 tundi); kinnised tööstuslikud söekuurid ei vaja standardseid tulekindlaid katteid.

- Piksekaitse: ülemised nöörielemendid toimivad loomuliku välku püüdva võrguna, mis on ühendatud vundamendi peamiste tugevdusvarrastega laagriankrupoltide kaudu, et moodustada täielik maandusring; täiendavaid piksekaitseribasid pole vaja.

Rakendusvalmis lahendused

1. Kahekihiline polt-kuuliga võrkkest:

Terasest toruelemendid + poltidega kuulid + ühesuunalised libisevad hingedega toed + riba tõukekindlad vundamendid + värviga kaetud terasvooder; ideaalne suletud kuivsöekuuride ja täitematerjali silode jaoks; madalaim maksumus ja lühim ehitusperiood.

2. Kahekihiline keevitatud kuuliga sfääriline võrkkest:

Paksuseinalised keevistorud + jäigastatud keevitatud õõneskerad + fikseeritud tõmbekindlad toed + vaivundamendid + alumiinium-magneesium-mangaan katusekate; sobib suure avaga kuplitele staadionitel ja lennujaama terminalides; pakub kõrgeimat koondamist tuule- ja lumekoormuse vastu.

3. Ühekihiline rummu ja sõlmega terasest võrkkest:

Standardsed kumerad ümmargused torud + valatud terasest rummu sõlmed + kerged hingedega toed + klaasist katuseakna katus; sobib maastiku aatriumitesse ja väikestesse näitusesaalidesse; pakub suurepärast esteetilist atraktiivsust.

Peamised praktilised eelised

1. Struktuuri tõhusus ja kulutõhusus:

100-meetrise ava puhul on terasekulu 18–25% väiksem kui kahekihiliste tasapinnaliste raamide puhul; kesta kaare efekt jaotab loomulikult koormusi, välistades vajaduse edaspidise konstruktsiooni tugevdamise järele.

2. Mitmekülgne kumer geomeetria:

Võimaldab moodustada sfäärilisi või keerukaid topeltkõveraid katusevorme; ületab portaali jäikade raamide majandusliku ulatuse 36 m piiri ja vastab ainulaadsete arhitektuurivormide heakskiitmise nõuetele.

3. Loomulik äravool ja lekkeoht:

Kumer geomeetria tagab drenaažile omase kalde, välistades vajaduse täiendavate täitekihtide järele kalde tekitamiseks ning vähendades katuselekke ja veekogudega seotud hooldusriske.

4. Kõrge stabiilsus äärmuslikes tingimustes:

Staatiliselt väga ebamäärase struktuurina ületab see kõik tasapinnalised teraskonstruktsioonid Beauforti 12. skaala tuultele, lumetormidele ja piirkondlikule seismilisele aktiivsusele.

5. Moodulkonstruktsioon vähendab riske kõrgel kõrgusel:

Toetab integreeritud maandussõlme, millele järgneb hüdrauliline tõstmine; vähendab kõrgmäestikutööd 70%, vähendades seeläbi kohapealsete ohutusõnnetuste arvu.

6. Madalad elutsükli O&M kulud:

Ühtsed ümmargused õõnsad sektsioonid hõlbustavad rooste eemaldamist ja kontrolli; kumer katus laseb vihmaveel ja tolmul loomulikult maha libiseda, vähendades puhastussagedust poole võrra.

Võrdlev analüüs konkureerivate toodetega

5.1 Struktuurilised käitumise erinevused

Portaali jäigad raamid kogevad ainult tasapinnalist ühesuunalist painutamist; kulud suurenevad, kui vahekaugused ületavad 36 m, ja need ei saa moodustada kõveraid kujundeid. Lamedad ruumiraamid tuginevad puhtalt ruumilisele pingele ja kokkusurumisele ilma horisontaalse kaare tõukejõuta; nende kohandamine kõverate pindadega nõuab arvukalt mittestandardseid komponente, mis suurendab kulusid üle 40%. Pikaajalise terasest võre kestastruktuurid kasutavad kahesuunalist ruumikaare tegevust, muutes need loomulikult sobivaks kõverate pindade jaoks ja pakkudes märkimisväärseid kulueelisi ülisuurte vahemike korral.

5.2 Erinevused ehituses ja korpuses

Ruumiraamid nõuavad üldiselt tükikaupa kokkupanekut kõrgusel, piirates saidi paindlikkust; terasest võrega kestad võimaldavad valida nelja ehitusmeetodi vahel, sealhulgas suletud ruumide jaoks sobiva pöörleva libisemise tehnika. Mis puutub korpusesse, siis terasvõre kesta kumerus ühtib ideaalselt alumiinium-magneesium-mangaan paneelide ja kumera klaasiga, välistades katusepaneelide väändepinge ja vähendades tulevase pragunemise ohtu.

5.3 Korrosioonivastase töötluse erinevused

Konstruktsioonielemendid koosnevad täielikult õmblusteta ümmargustest torudest, kõrvaldades mustust püüdvad "surnud tsoonid", mis on leitud nurk- või kanaliterasest; see tagab täieliku katvuse kuumtsinkimise ja katmise ajal, pikendades korrosioonivastast eluiga rannikukeskkonnas 8–12 aasta võrra võrreldes tasapinnaliste ruumiraamidega. Standardiseeritud töötlemise töövoog kategooriate kaupa

6.1 Tavaline töötlemise töövoog kahekihiliste polt-kuuliga ruumiraamide jaoks

1. Pold-kuuli täppistöötlemine: ümmargune terasest sepistamine → sfäärilise pinna treipingiga töötlemine → mitme jaamaga puurimine ja keermestamine teatud nurkade/kõveruste all → Magnetosakeste kontroll (MPI) sisemiste pragude jaoks → Kuumtsinkimine.

2. Liikmete täppistöötlus: terastorude CNC lõikamine pikkusega → kooniliste peade töötlemine → Täisläbiv CO2 ringkeevitus mõlemas otsas → Ultraheli testimine (TÜ, II klass) 20% kriitilistest detailidest → Haavelpuhastus (Sa 2.5) rooste eemaldamiseks → Kuumtsinkimine.

3. Lisaseadmete töötlemine: 10.9 klassi poltide karastamine, karastamine ja kontrollimine; varrukate ja kinnituskruvide samaaegne tsinkimine, et tagada keerme sobivuse tolerantsid.

4. Tehase eelmonteerimine: 1:1 mõõtkavas kõvera montaaži rakise paigaldamine → Lehvikukujuliste sõlmede proovimonteerimine → Sfäärilise tõusu ja poldi sisestamise sügavuse kontrollimine → Mittestandardsete osade reguleerimine.

5. Tsooniline pakend: kategoriseeritud pakkimine, mis põhineb ring- ja radiaalnumeratsioonil → kohapealse montaažijärjestuse märgistus.

6. Kohapealne paigaldamine: Toe tasandamine → Alumise võlli resti kokkupanek → Ribade ja ülemise võlli sulgemise paigaldamine → Kõrge tugevusega poltide lõplik pingutamine → Tsingimine ja tulekindel kate.

6.2 Spetsiaalne töövoog kahekihiliste keevitatud kuuliga ruumiraamide jaoks

Terasplaadi poolkerade stantsimine → Faasimine → Sisemiste rõngakujuliste jäikusribide kokkupanek → Sukelkaarkeevitus (SAW) kera sulgemiseks → 100% UT (II klass) keevisõmbluse kontroll → Kerade lihvimine ja tsinkimine; detailide kohapealne täielik kaldkeevitus keradesse koos iga keevisõmbluse kontrollimise ja vastuvõtmisega.

6.3 Spetsiaalne töövoog ühekihiliste jaoturi-sõlme ruumiraamide jaoks

Valuterasest sõlmede täppisvalu → Mitmesuunaliste ühenduspilude töötlemine → Kumerate toruotste freesimine → Tehaseüksuse proovimontaaž → Üldtsinkimine; kohapealne kokkupanek sisestamise ja poltide lukustamise kaudu – kohapeal pole vaja kuumatööd ega keevitamist.

6.4 Tugide standardiseeritud töötlemise töövoog

Alusplaatide ja jäikusplaatide CNC-lõikamine → Faasimine, monteerimine ja keevitamine → Liugpindade täppisfreesimine → Keevituse kontroll → Ankrupoltide galvaniseerimine ja komplektpakend.

Põhjalikud ingliskeelsed jõudlusparameetrid

7.1 Liikmete ja liigendite geomeetrilised parameetrid

Üldine terastoru spetsifikatsioon: φ60 × 3,5, φ76 × 4, φ89 × 4, φ114 × 4, φ140 × 6, φ159 × 8, φ180 × 10, φ219 × 10

Tavaline ruudustiku vahe: 1,5 m ~ 3,5 m sfääriliste ja silindriliste võrekestade jaoks

Detaili töötlemise tolerants: kogupikkuse hälve ±1,0 mm, lineaarsus ≤ L/1000

Poltidega sfääriline sõlm: läbimõõt φ120 ~ φ400 mm, seina paksus 12–20 mm, kruviaugu nurga tolerants ±15′

Keevitatud õõnes sfääriline sõlm: läbimõõt φ200 ~ φ500 mm, seina paksus 14 ~ 22 mm koos sisemise jäikusrõngaga

Tugialusplaat: paksus 18-30 mm, jäikusplaat 12-20 mm, ankrupoldi materjal Q355B

7.2 Materjali mehaaniliste omaduste tabel

7.3 Sirge- ja kandevõime parameetrid

Ühekihilise võre kesta ökonoomne ulatus: 15-60 m

Kahekihilise poltidega sfäärilise võre kesta ökonoomne ulatus: 30-100 m

Kahekihilise keevitatud sfäärilise võre kesta maksimaalne ulatus: 60-200 m

Katuse koormusindeks: tühikoormus 0,35~0,90kN/㎡, pingeline koormus 0,5~1,2kN/㎡; suletud söekuuri pinge all kuni 2,5 kN/㎡

Temperatuuri deformatsiooni kontroll: ülipikad silindrilised kestad peavad temperatuurikaare tõukejõu vabastamiseks kasutama ühesuunalisi libisevaid tugesid

7.4 Keevisõmbluste kontrollimise standardid

Poltidega kerakujulise toru ümbermõõduga keevisõmblus: 2. klassi keevisõmblus, 20% TÜ ultrahelikontroll võtmeelementide jaoks, 100% kontroll riiklike võtmeprojektide jaoks

Keevitatud kerakujuline põkk-keevitus: Täielik läbitungimisaste 2 keevisõmblus, 100% UT kontroll suure koormusega võrekestade jaoks

7.5 Korrosioonivastane ja tulekindel tehniline indeks

Tehase kuumtsinkimine: ≥85 μm sisemaal, ≥ 120 μm rannikusoola udualadel

Kohapealse remondi standard: Sa2.5 liivapritsiga töötlemine, kuiva kihi kogupaksus ≥120 μm kolmekihilise värvisüsteemi jaoks

Tulekindluse kestus: 0,5h/1,0h/1,5h/2,0h ühiskondlike hoonete õhukesekihilise tulekindla kattekihi puhul

7.6 Kohapealse paigalduse täppisjuhtimine

Rõngastala ja tugitelje kõrvalekalle ≤±5mm, toe kõrguse kõrvalekalle ≤±3mm

Kõrvuti asetsevate tugede kõrguse kõrvalekalle ≤2 mm, kogu kesta tõusu kõrvalekalle ≤1/1000 projekteeritud kõrgusest

7.7 Projekti terasetarbimise viide (projektsiooniala)

Ühekihiline päevavalgustusega kuppel: 10–20 kg/㎡

Tavaline kahekihiline silindriline kest: 20–33 kg/㎡

Kahekihiline suletud söekuuri võre kest: 33–55 kg/㎡

Projektitingimustele vastavad kohapealsed paigaldusmeetodid

Pikaajaliste terasest võrekestade konstruktsioonide paigaldusskeemid valitakse saidi tingimuste alusel, et lahendada probleeme, nagu piiratud ruum ja kraana juurdepääsupiirangud:

1. Kõrge kõrgusega puistekomplekt: sobib väikese vahega hajutatud kohtadele, pole vaja suuri tõsteseadmeid

2. Ploki kokkupanek: jagage kest lehvikukujulisteks plokkideks, pange maapinnale kokku ja tõstke eraldi

3. Üldine hüdrauliline tõstmine: eelistatud suure vahega siseruumides, minimeerida kõrgel töötamise riske

4. Pöörleva libisemispaigaldus: sobib kitsastele rannikualadele piiratud kraana pöörderaadiusega

KKK

1. küsimus Kuidas kiiresti valida ühe- ja kahekihiliste pikaajaliste terassõrestikstruktuuride vahel?

Avade jaoks ≤60 m rannikuvälistel aladel, kus lund ei kogune ja kus loomuliku valgustuse nõuded on kõrged, eelistatakse ühekihilist rummu-sõlme võrekest (30% madalam hind). Üle 60 m avauste või ranniku, tugeva lume või suure koormuse (materjali ladustamise) stsenaariumide korral on kahekihiline võre kest kohustuslik, et vältida ühekihiliste struktuuridega seotud lokaalset paindumise ebastabiilsust.

Q2 Kas võre kestade puhul võib libisevad toed ära jätta?

Ei. Üle 45 m pikkuste tünnide või üle 50 m läbimõõduga kuplite puhul tekitab termiline deformatsioon sisemisi tõukejõude, mis ületavad oluliselt terase kandevõimet; libisevate tugede väljajätmine põhjustaks otseselt elemendi paindumise või purunemise.

Q3 Kas pärast kuumtsinkimist saab kohapeal teha sekundaarset lõikamist või puurimist?

Teisene lõikamine või puurimine on keelatud. Kõik avade asukohad ja elementide pikkused valmistatakse tehases ette, kohapeal tehakse ainult poltidega kokkupanek; lõikamine kahjustab tsingitud katet, mida ei saa täielikult parandada, vähendades oluliselt konstruktsiooni korrosioonikindlat eluiga.

Q4 Mis vahe on terasvõrekestade ja ruumiraamide pikaajalistes kasutus- ja hoolduskuludes?

Sama ulatuse korral pakub võrekesta kumer pind suurepäraseid isepuhastusvõimeid, vähendades iga-aastaseid katusepuhastuskulusid 45%. Lisaks ei kannata aksiaalkoormusega elemendid väsimusest tingitud painde all, mistõttu 30 aasta jooksul ei ole vaja konstruktsiooni tugevdada; seega on O&M jõudlus palju parem kui tasapinnalistel raamidel.
